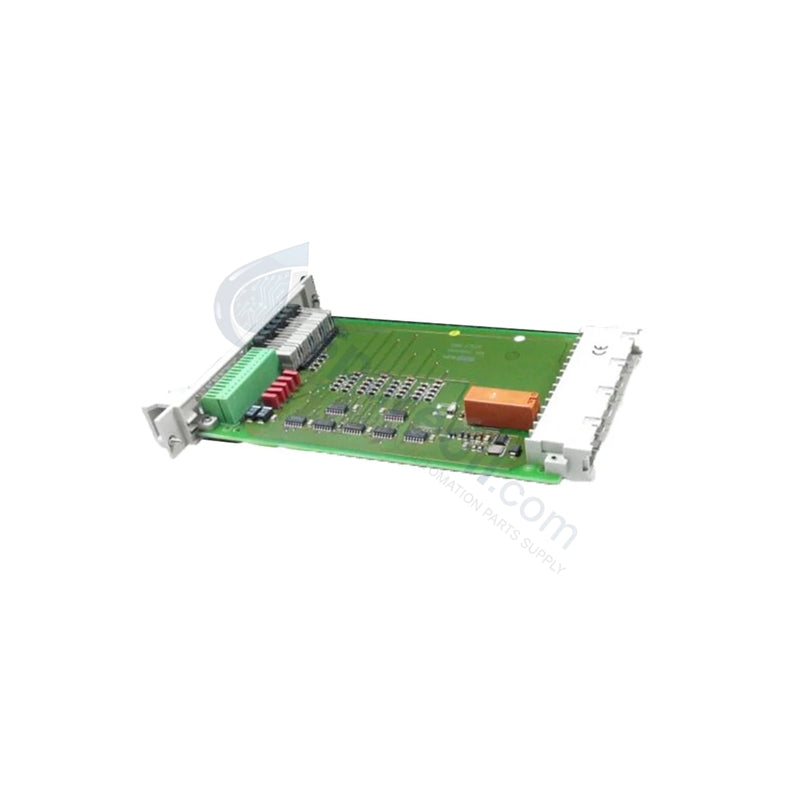

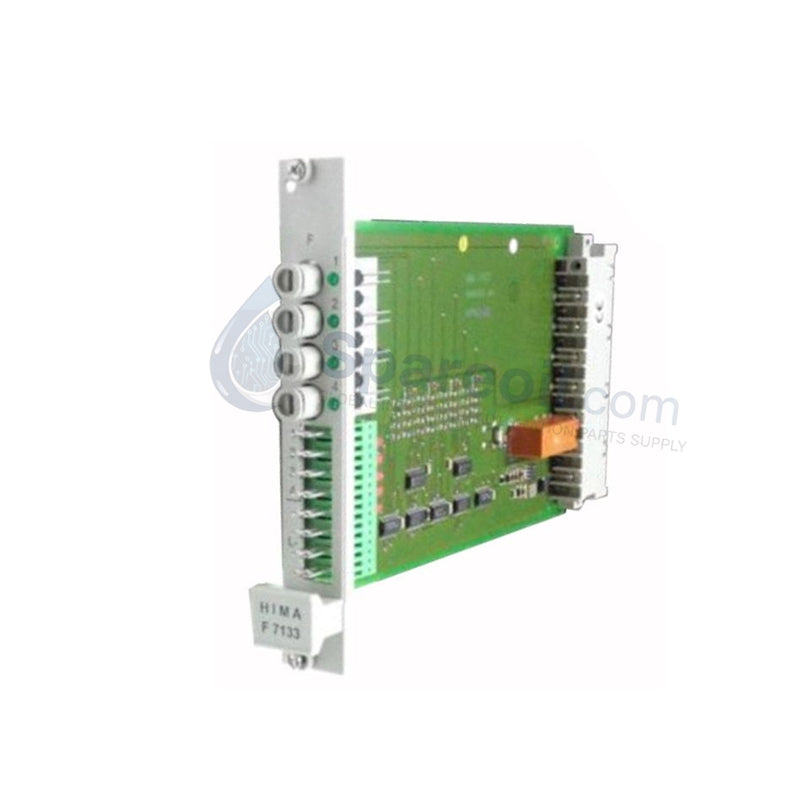

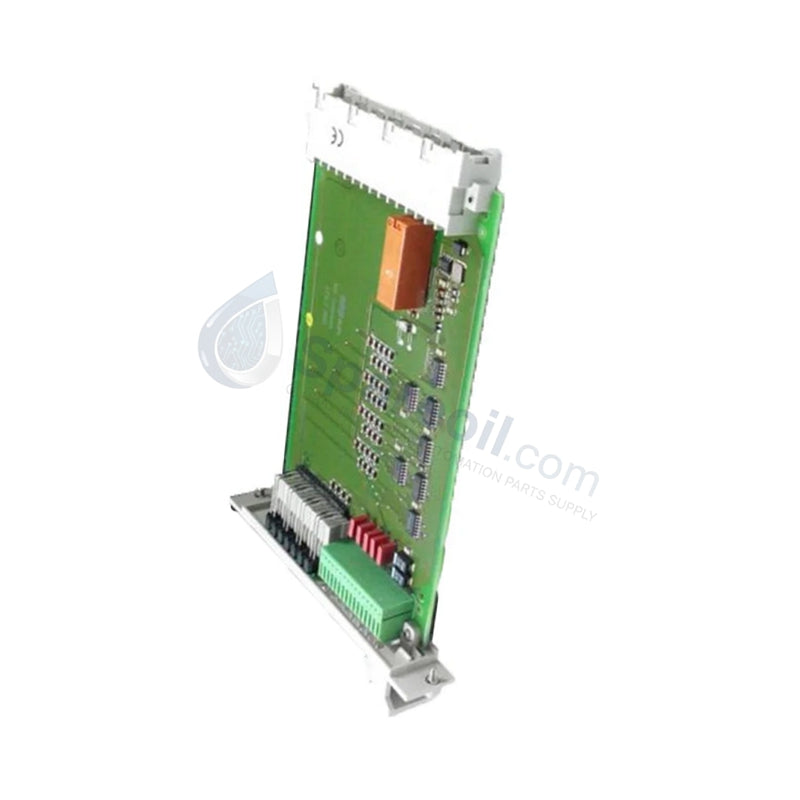

وحدة توزيع الطاقة الآمنة رباعية القنوات HIMA F 7133

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة HIMA F7133 (رقم قطعة المصنع: 98 4713302 01) كوحدة توزيع طاقة رباعية عالية التكامل...

رمز المنتج: F7133

Manufacturer: HIMA
Product No.: F7133
Product Type: وحدات توزيع الطاقة
Product Origin: Germany
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة HIMA F7133 (رقم قطعة المصنع: 98 4713302 01) كوحدة توزيع طاقة رباعية عالية التكامل مثبتة على رف ومصممة لأنظمة الأتمتة المتعلقة بالسلامة H51X و H51q. تقوم هذه المجموعة المتخصصة بتقسيم مصدر 24 VDC الرئيسي إلى أربع قنوات خرج مستقلة ومراقبة لتوفير طاقة كهربائية معزولة مباشرة لبطاقات الإدخال/الإخراج (I/O) الخاصة بالسلامة النهائية. تم تحسين F7133 للدمج داخل هيكل التوسيع F-BASE RACK 11، وتنفذ خصائص إزالة الطاقة الفاشلة الحقيقية، مما يفرض بصمة طاقة صفرية مطلقة أثناء الأعطال الكهربائية للحفاظ على أقصى درجات سلامة النظام في مصانع البتروكيماويات ومنصات النفط ومحطات توليد الطاقة.

المواصفات الفنية

المعلمة	قيمة المواصفة
المُصنع	HIMA
رقم الموديل	F7133
معرف الجزء البديل	98 4713302 01
تصنيف الوحدة	توزيع / مراقبة طاقة رباعي
توافق النظام	أنظمة التحكم في السلامة HIMA H51X و H51q
هيكل الشاسيه المستهدف	علب التوسيع F-BASE RACK 11
عدد قنوات الإخراج	4 مسارات توزيع منظمة مستقلة تمامًا
درع التيار الزائد للقناة	صمامات مصغرة 5x20 مم بطيئة الانصهار 4 أمبير (4 A-T, H)
تأخير تبديل المرحل	ملف استجابة ميكانيكي حوالي 100 مللي ثانية
سعة تلامس المرحل	30 VDC عند 4 أمبير حمل كهربائي مستمر
الجهد المتبقي للصمام المقطوع	0 فولت حالة ميتة مطلقة
التيار المتبقي للصمام المقطوع	0 مللي أمبير عزل مطلق
الجهد المتبقي للإمداد المفقود	حد أقصى 3 فولت تسرب
التيار المتبقي للإمداد المفقود	أقل من 1 مللي أمبير تسرب
ملف الطاقة الداخلية	مدخل 24 VDC باستهلاك اسمي 60 مللي أمبير
بصمة الرف الفيزيائية	يشغل 4 فتحات تخصيص مساحة TE
الأبعاد الفيزيائية	163 ملم × 35 ملم × 90 ملم (العرض × الارتفاع × العمق)
الكتلة الصافية للجهاز	0.25 كجم (0.55 رطل)
حدود التشغيل الحرارية	-20 إلى +60 درجة مئوية
ملف إمداد المصدر	100% جديد تمامًا وأصلي في تعبئة المصنع
حماية ضمان المصنع	12 شهرًا من تاريخ الشراء

المزايا الهندسية

استخراج الطاقة الصفرية الآمنة من الأعطال يزيل التيار المتبقي الخطير

غالبًا ما تظهر لوحات توزيع الطاقة الصناعية القياسية تسربًا طفيفًا للجهد حتى بعد انفصال الصمام، مما يعرض الأدوات الحساسة ذات الجهد المنخفض لخطر الاستثارة المستمرة. يحل HIMA F7133 هذا الخطر الحرج عن طريق خفض ملف الخرج إلى 0 فولت و 0 مللي أمبير مطلقًا لحظة انفجار الصمام الداخلي. يمنع هذا العزل الحقيقي تمامًا الدائرة المتصلة من الطاقة الكهربائية، مما يضمن انتقال أنظمة إيقاف التشغيل في حالات الطوارئ (ESD) وملفات عزل الوقود وصمامات الأمان إلى مواضعها الآمنة المقطوعة الطاقة دون تأخير.

التجميع المستقل للصمامات الدقيقة يمنع انقطاعات الطاقة الكلية في الرف

من خلال تقسيم طاقة ناقل خزانة التحكم الرئيسي الواردة عبر أربعة مسارات خرج معزولة تمامًا، كل منها محمي بواسطة صمام مصغر بطيء الانصهار 4A خاص به، يقوم F7133 بتحديد مواقع الدوائر القصيرة. إذا تعرض جهاز ميداني لكسر كارثي في الغلاف أو غمر شديد في الطرف، فإن الصمام المخصص لتلك الدائرة المحددة فقط هو الذي ينفصل. تستمر خطوط الإخراج الثلاثة المتبقية في العمل دون انقطاع، مما يمنع حدوث قصر في سلك ميداني محلي من انهيار الطاقة في رف الإدخال/الإخراج بأكمله أو فرض إيقاف تشغيل كامل غير ضروري للمصنع.

تحليلات بصرية فورية على اللوحة الأمامية تسرع تشخيص الصيانة

يتميز F7133 بنوافذ حالة تشخيصية LED على اللوحة الأمامية مرتبطة مباشرة بدوائر مراقبة المنطق الداخلية. تميز هذه المؤشرات فورًا بين حالة التشغيل السليمة، أو صمام تيار زائد منقطع، أو مصدر طاقة رئيسي مفقود. يمكن لتقنيي المصنع مسح واجهة الخزانة لتحديد القناة المعيبة على الفور دون فتح أغطية الأطراف النشطة أو استخدام أجهزة قياس متعددة خارجية، مما يقلل من وقت استكشاف الأخطاء وإصلاحها في فترات التشغيل عالية الضغط.

الأسئلة الشائعة

ما هي مواصفات الصمام البديل الدقيقة التي يتطلبها HIMA F7133؟

تتطلب كل من القنوات الأربع صمامًا قياسيًا مصغرًا 5x20 مم، بطيء الانصهار 4 أمبير، ومصنف بسعة كسر عالية (يُشار إليه بـ 4 A-T, H). يجب على فرق الأجهزة ألا تستبدلها أبدًا بصمامات سريعة المفعول، حيث ستتسبب تيارات الاندفاع الاستقرائية القياسية من الملفات اللولبية الميدانية في فشل الصمامات غير الضروري أثناء دورات بدء تشغيل القناة الأولية.
كيف تؤثر سرعة تبديل المرحل البالغة 100 مللي ثانية على الأحمال الحثية الميدانية؟

تتعامل مرحلات التبديل المدمجة مع القوس الكهربائي الكثيف المرتبط بعناصر المجال الحثي بالتيار المستمر. يوفر وقت التبديل البالغ 100 مللي ثانية نقلًا سلسًا للتلامس مع تخميد ارتفاعات الجهد الكهرومغناطيسي العكسي العابر، مما يحافظ على المسارات الهيكلية الداخلية للبطاقة ويمنع الضوضاء من التزاوج المتصالب في خطوط اتصالات اللوحة الخلفية المجاورة.
هل يمكن تركيب هذه الوحدة في خزانات السكك الحديدية الصناعية القياسية غير الخاصة بـ HIMA DIN؟

لا. يتناسب التصميم الميكانيكي لـ F7133 مع مواصفات Eurocard بعرض 4 TE للتركيب المباشر في هياكل HIMA الخاصة، وتحديداً نظام F-BASE RACK 11. ويتصل عبر موصلات اللوحة الخلفية بدلاً من مشابك السكك الحديدية القياسية، مما يسمح له بالاتصال مباشرة بشبكة مراقبة الطاقة الرئيسية لنظام H51X أو H51q.
