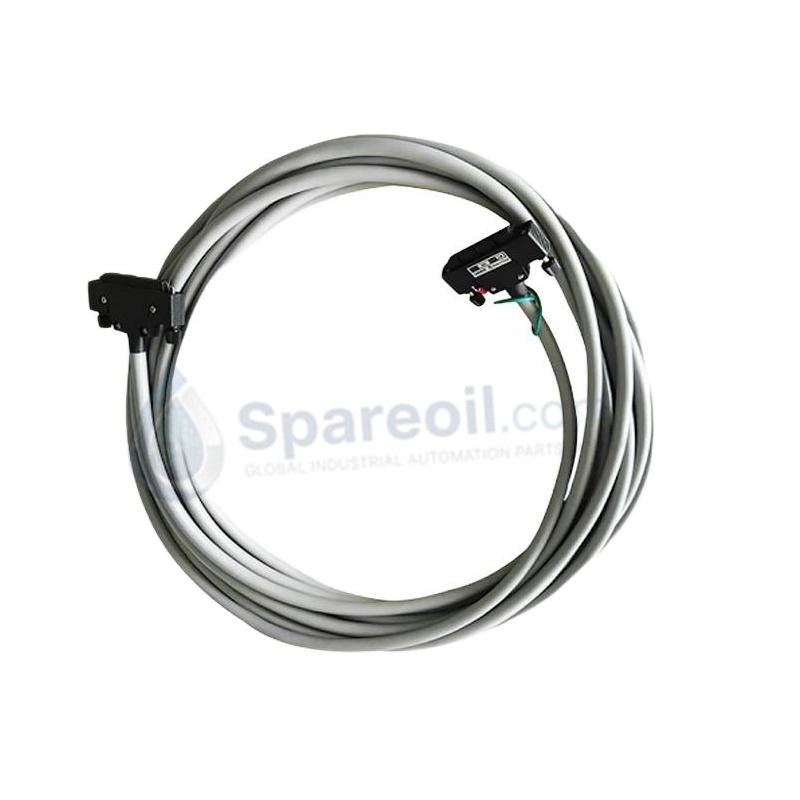

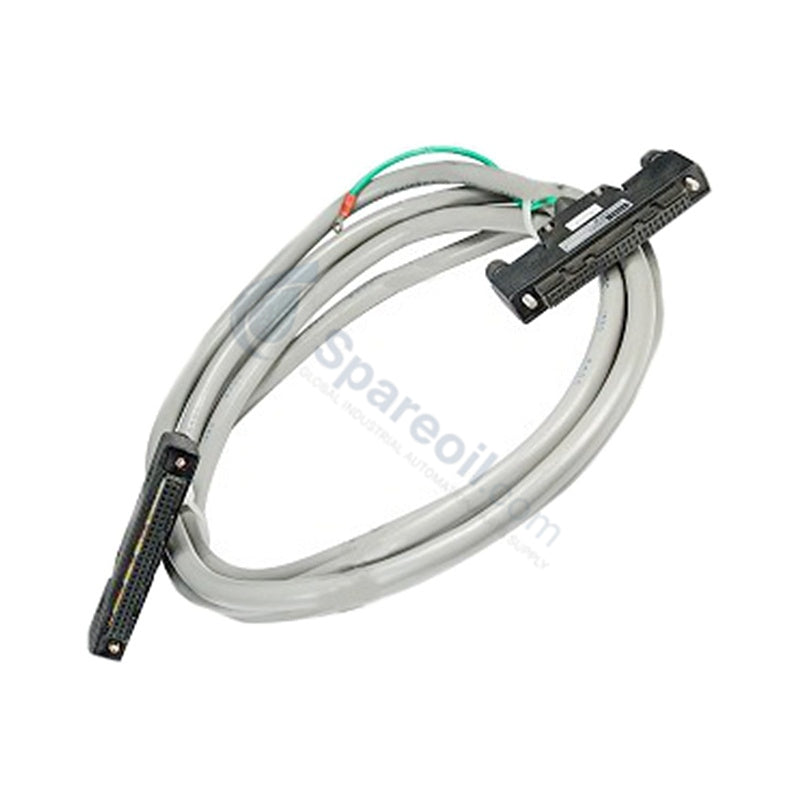

KS1-10*B كابلات إشارة يوكوجاوا CENTUM VP 40-سن بطول 10 متر

التوفر: 20 متوفر في المخزون

كابل إشارة Yokogawa KS1-10*B CENTUM VP يعمل كابل الإشارة Yokogawa KS1-10*B، المصنّف أيضًا تحت اسم KS1 (40-40 سنًا)، كمكون مادي...

رمز المنتج: KS1*B-10 B

Manufacturer: Yokogawa
Product No.: KS1*B-10 B
Product Type: كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

كابل إشارة Yokogawa KS1-10*B CENTUM VP

يعمل كابل الإشارة Yokogawa KS1-10*B، المصنّف أيضًا تحت اسم KS1 (40-40 سنًا)، كمكون مادي مخصص للتوصيل البيني للإشارات التناظرية والرقمية من نقطة إلى نقطة (40-40 سنًا) ضمن شبكات نظام التحكم الموزع Yokogawa CENTUM VP و CS3000 و CS1000.

توضيح اللاحقة ومصفوفة النموذج

النموذج / رمز اللاحقة	المواصفات
KS1	النموذج الأساسي لكابل الإشارة (تصميم موصل 40-40 سنًا)
-10	خيار طول الكابل (طول ثابت 10 أمتار)
*B	مراجعة تصميم رمز النمط B

مواصفات الجهاز

المعلمة	المواصفات
النموذج	KS1-10*B
العلامة التجارية	Yokogawa
المنشأ	اليابان / الصين
الوزن	2.0 كجم (وزن الشحن)
الأبعاد	طول 10 أمتار (القطر الخارجي: 12 مم اسميًا)
درجة حرارة التشغيل	من -20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	موصل إشارة سلبي (استهلاك ذاتي 0 واط)
نوع الموصل	موصلات شريطية صناعية ذكر/أنثى 40 سنًا إلى 40 سنًا
نوع التدريع	درع مضفر عالي الكثافة (مقاوم للتداخل الكهرومغناطيسي)
توافق المنصة	أنظمة Yokogawa CENTUM VP و CS3000 و CS1000

سلامة إشارة حلقة 4-20 مللي أمبير والتدريع الجلفاني

ينقل كابل KS1-10*B إشارات القياس التناظرية عالية الكثافة عبر تكوينات بروتوكول حلقة HART 4-20 مللي أمبير بين لوحات المحطات الطرفية الميدانية ووحدات الإدخال لنظام التحكم الموزع (DCS). تحافظ الأزواج الملتوية والمحمية متعددة الأسلاك على مقاومة منخفضة للموصل وتقلل من التداخل، مما يمنع إدخال الضوضاء ذات النمط المشترك في خطوط الإشارة الحساسة. يتم الحفاظ على العزل بين القنوات من خلال دروع الرقائق والضفائر الأرضية الشاملة، مما يحمي محطات التحكم المتصلة من تغيرات جهد الأرض الميدانية والتداخل الكهرومغناطيسي الصناعي.

الأسئلة المتكررة

س: ما هو الحد الأقصى لنصف قطر الانحناء المسموح به لكابل الإشارة KS1-10*B أثناء تركيب الخزانة؟

ج: حافظ على نصف قطر انحناء داخلي لا يقل عن 60 مم (5 أضعاف القطر الخارجي للكابل) لمنع الإجهاد الميكانيكي على الموصلات الداخلية وأسلاك التدريع المضفرة.

س: هل يمكن توصيل أو فصل الموصلات ذات الـ 40 سنًا على كابل KS1-10*B أثناء تنشيط طاقة الإدخال/الإخراج للوحة الخلفية؟

ج: يعتمد التبديل السريع لتوصيلات أسلاك المحطات الطرفية الميدانية على مواصفات وحدة الإدخال/الإخراج المتصلة المحددة؛ ومع ذلك، يتطلب الإجراء القياسي قفل مسامير التثبيت الجانبية قبل تنشيط الحلقات الميدانية.

إرشادات التركيب الميداني

مرر كابل KS1-10*B عبر قنوات أسلاك منفصلة أو تقسيمات صينية مميزة عن كابلات طاقة التيار المتردد ومخرجات محركات الجهد العالي. افحص محاذاة المسامير قبل إدخال الموصلات ذات الـ 40 سنًا في مقابس لوحة المحطات الطرفية أو رؤوس وحدات الإدخال/الإخراج، وأحكم ربط جميع أدوات التثبيت المدمجة لضمان اتصال كهربائي مستقر في ظل ظروف اهتزاز المصنع.

قم بتأريض درع الكابل المضفر بالكامل إلى قضيب التأريض المخصص للخزانة عند نقطة تأريض واحدة لتجنب تشكيل حلقات أرضية. حافظ على ظروف التشغيل المحيطة في نطاق -20 درجة مئوية إلى +70 درجة مئوية، وامنع ملامسة الكابل للحواف الحادة للصفائح المعدنية داخل صناديق التحكم.
