Controlador Ethernet Allen-Bradley 1769-L32E

Controlador Ethernet Allen-Bradley 1769-L32E | Nuevo y stock original

Disponibilidad: 99 Quedan en stock

Controlador CompactLogix L3 Allen-Bradley 1769-L32E El Allen-Bradley 1769-L32E, también catalogado como el controlador de procesador Ethernet 1769-L32E, funciona como un...

Código: 1769-L32E

Manufacturer: Allen Bradley
Product No.: 1769-L32E
Product Type: Procesadores de CPU
Product Origin: USA
Payment:T/T, Western Union
Weight: 730g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

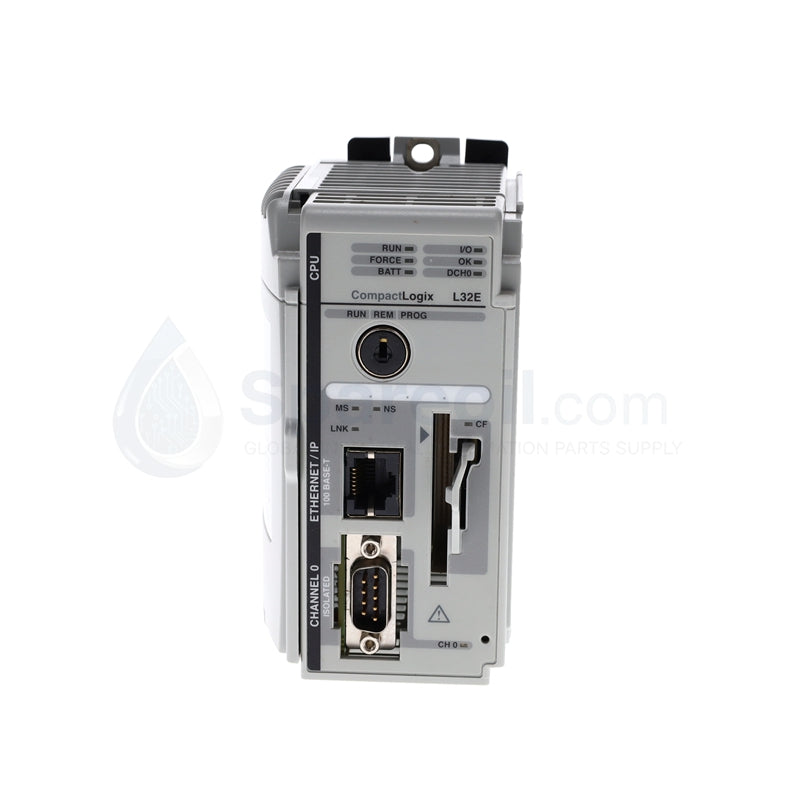

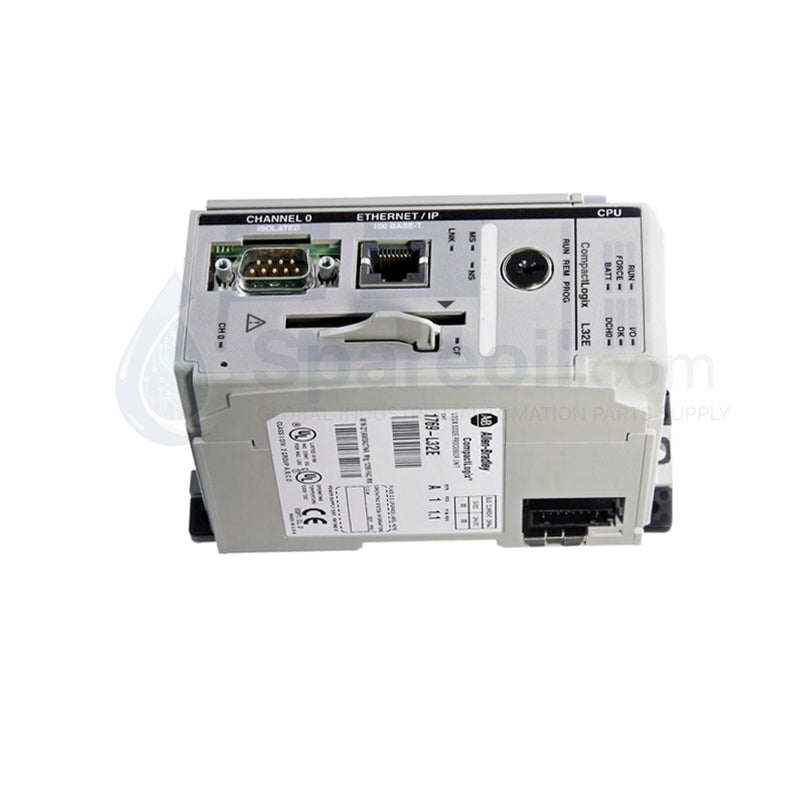

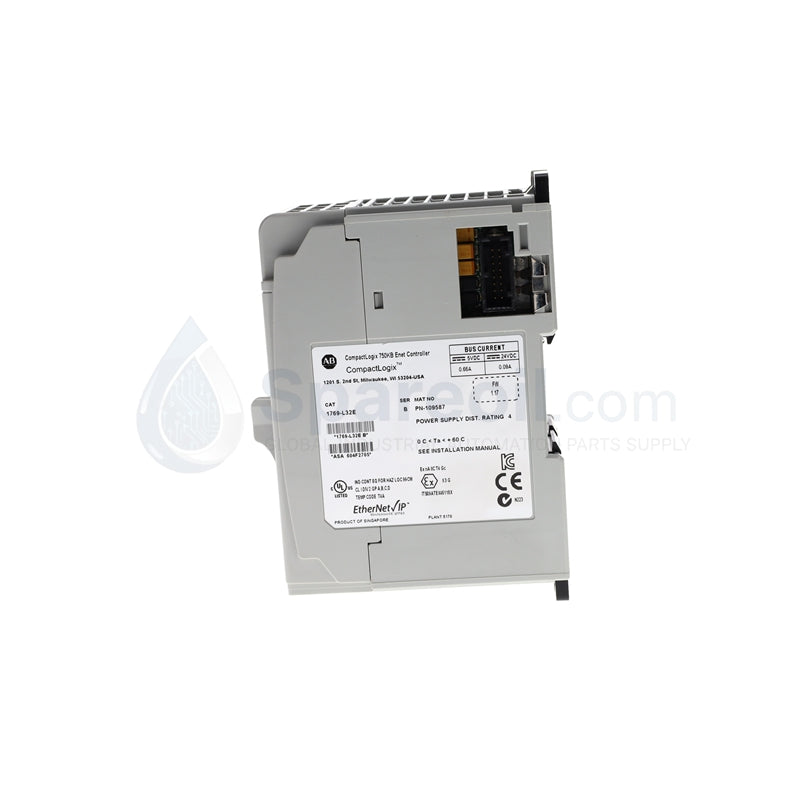

Controlador CompactLogix L3 Allen-Bradley 1769-L32E

El Allen-Bradley 1769-L32E, también catalogado como el controlador de procesador Ethernet 1769-L32E, funciona como un componente de hardware dedicado para el control localizado de máquinas y el procesamiento de datos dentro de las plataformas CompactLogix L3. Esta unidad de hardware ejecuta algoritmos de control en tiempo real, se interconecta con las pistas de comunicación del backplane y coordina el enrutamiento de señales entre los subpuertos de red integrados y los dispositivos de expansión locales. Gestiona tareas internas concurrentes mientras mantiene la sincronización de datos con los registros de ejecución localizados.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1769-L32E
Marca	Allen-Bradley
Origen	Estados Unidos
Peso	0,73 kg
Dimensiones	132 x 70 x 115 mm
Temperatura de funcionamiento	0 a 60 grados C
Consumo de energía	3,366 W máximo (660 mA a 5,1 VCC nominales)
Memoria de usuario	750 KB (Volátil)
Expansión local	16 módulos de E/S compactos 1769 locales como máximo
Soporte de bancos	3 bancos de E/S como máximo
Comunicación a bordo	1 x EtherNet/IP (10/100 Mbps), 1 x RS-232 Serial (D-shell de 9 pines)
Clasificación de distancia de la fuente de alimentación	4 módulos como máximo
Consumo de corriente del backplane	660 mA a 5,1 VCC
Copia de seguridad de retención de memoria	Batería de litio 1769-BA

Escalado de densidad de E/S y compatibilidad con firmware Flash

El conjunto del procesador asigna recursos del backplane utilizando rutinas definitivas de escalado de densidad de E/S en un máximo de 16 módulos de expansión locales distribuidos en tres ranuras de chasis discretas. Las configuraciones del sistema operan bajo matrices específicas de compatibilidad de firmware flash gestionadas a través de la aplicación de desarrollo principal. Este entorno de firmware garantiza una velocidad de comunicación constante a través de las redes determinísticas EtherNet/IP integradas, manteniendo intervalos de escaneo de programas determinísticos mientras enruta datos a través de las estructuras de bus internas.

Preguntas frecuentes

P: ¿Cómo se mantiene la retención de datos durante una pérdida total de la energía eléctrica entrante principal? R: El hardware contiene estructuras de memoria volátil que dependen de un conjunto de batería de litio 1769-BA conectado. La batería proporciona energía localizada a los registros de memoria para retener el código de la aplicación, los valores de las etiquetas y las configuraciones del reloj en tiempo real durante un estado sin alimentación.

P: ¿Cuáles son los límites de instalación con respecto a la distancia de la fuente de alimentación del sistema? R: Este controlador tiene una estricta clasificación de distancia de la fuente de alimentación de 4. El módulo debe residir dentro de 4 posiciones de ranura de módulo de una fuente de alimentación primaria 1769 para garantizar una regulación de voltaje adecuada en las pistas del backplane.

P: ¿Este controlador heredado admite el intercambio en caliente o la inserción de módulos en línea bajo alimentación (RIUP)? R: No. La arquitectura del backplane local 1769 no admite la inserción o extracción en vivo de hardware. La generación de energía a toda la partición del rack debe estar completamente aislada antes de alterar cualquier configuración del módulo para evitar averías físicas del circuito.

Pautas de instalación en campo

Aísle todas las pistas de la fuente eléctrica que conducen al riel del sistema antes de activar los mecanismos de conexión física.
Confirme que el conjunto de batería de litio 1769-BA esté conectado de forma segura al puerto de alineación de terminales del procesador antes de descargar las variables de tiempo de ejecución localizadas.
Limite el perfil del conjunto local a un máximo de 16 módulos, asegurándose de que cualquier configuración de enlace multibanco utilice cables de interfaz oficiales 1769-CRR o 1769-CLL.
Separe todos los cables de comunicación en serie y de red de los conductores de CA de tensión de línea o de los cables de salida del variador de velocidad para suprimir el ruido eléctrico inducido.
Fije el conjunto del procesador a un riel DIN conectado a tierra o a una superficie de montaje de acero para mantener los parámetros de conexión a tierra del chasis industrial continuos.
