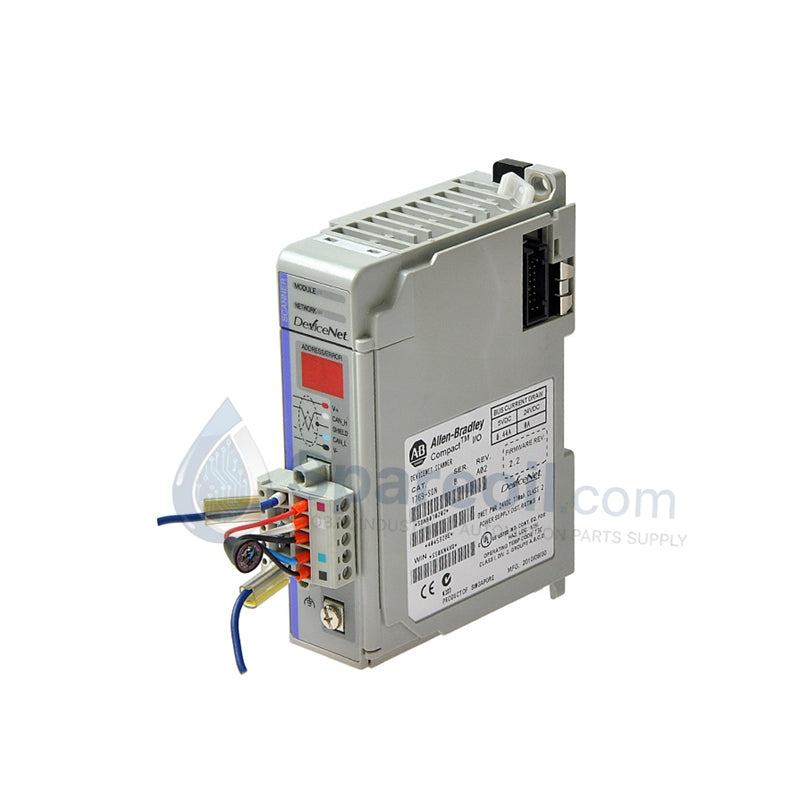

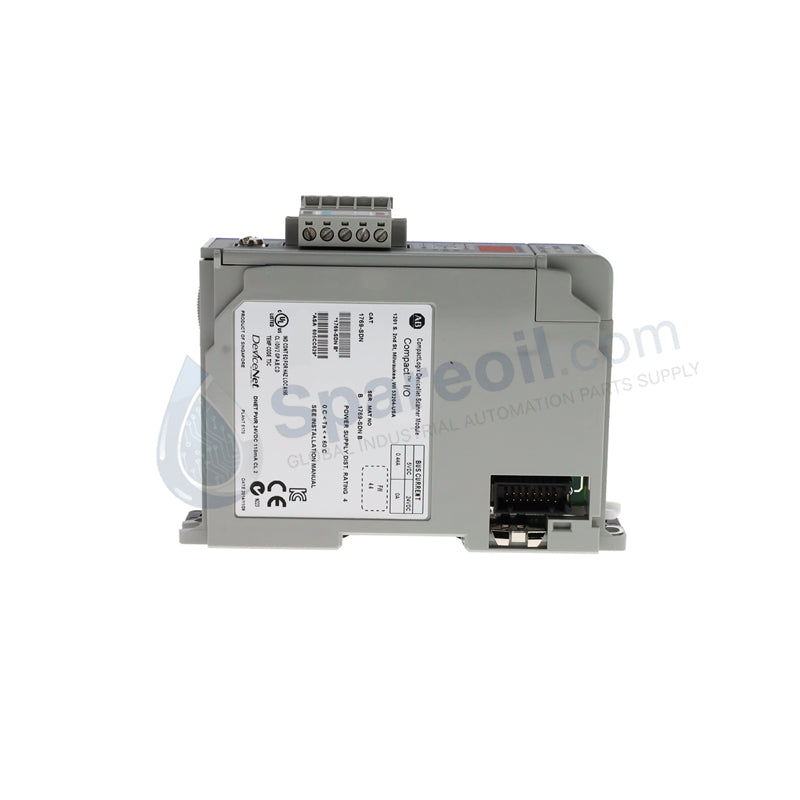

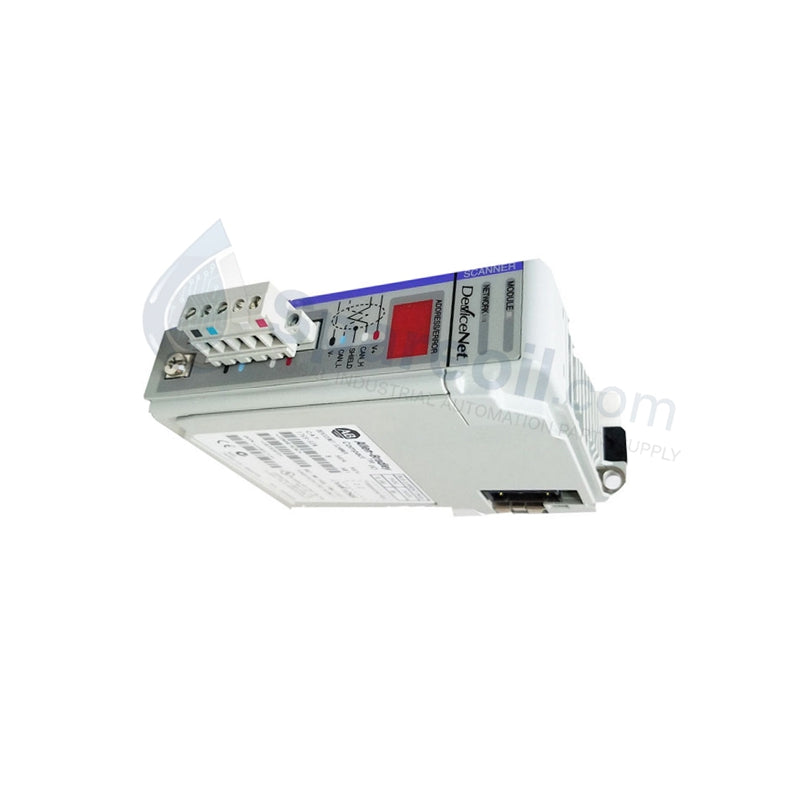

Allen-Bradley 1769-SDN Interfaz DeviceNet de alta velocidad Nuevo

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Allen-Bradley 1769-SDN sirve como la puerta de enlace principal para integrar redes DeviceNet en sistemas de control...

Código: 1769-SDN

Manufacturer: Allen Bradley
Product No.: 1769-SDN
Product Type: Escáneres DeviceNet
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Allen-Bradley 1769-SDN sirve como la puerta de enlace principal para integrar redes DeviceNet en sistemas de control CompactLogix y MicroLogix 1500. Este módulo de la Serie B actúa como un maestro de red, orquestando el intercambio de datos de alta velocidad entre el controlador y hasta 64 dispositivos esclavos, incluidos variadores de frecuencia (VFD), sensores discretos y paneles HMI. Ofrecemos esta unidad en una condición original 100% nueva, proporcionando una columna vertebral de comunicación confiable para arquitecturas DeviceNet antiguas y modernas.

Especificaciones técnicas

El 1769-SDN cuenta con un conector dedicado de 5 pines de estilo abierto y proporciona una retroalimentación de diagnóstico completa a través de su matriz de LED a bordo.

Parámetro	Detalle de la especificación
Fabricante	Allen-Bradley / Rockwell Automation
Número de catálogo	1769-SDN
Serie	Serie B
Protocolo de comunicación	DeviceNet
Capacidad de nodos	Hasta 64 nodos esclavos
Velocidades de transmisión	125, 250 y 500 kbps
Distancia de red	Hasta 500 m (a 125 kbps)
Requisitos de energía	440 mA a 5 V CC / 100 mA a 24 V CC
Tipo de conector	Phoenix de 5 pines de estilo abierto (macho)
Indicadores	Estado del módulo, estado de la red, estado de E/S
Temperatura de funcionamiento	0 °C a +60 °C (32 °F a +140 °F)
Certificaciones	UL, CE, cULus, Clase I Div 2

Ventajas de ingeniería

El 1769-SDN aborda complejos desafíos de red al centralizar la gestión de dispositivos y optimizar el ancho de banda en el entorno industrial.

Escalabilidad masiva de nodos: Un solo 1769-SDN gestiona hasta 64 nodos. Esto permite a los ingenieros consolidar amplias matrices de sensores y controles de motor en un solo banco de E/S, reduciendo la necesidad de múltiples módulos de comunicación.
Sustitución automática de dispositivos (ADR): El escáner admite la funcionalidad ADR. Cuando falla un dispositivo esclavo, el 1769-SDN descarga automáticamente los datos de configuración a la unidad de reemplazo, lo que reduce drásticamente el tiempo medio de reparación (MTTR) sin necesidad de intervención manual de software.
Velocidades de transmisión seleccionables: El módulo admite velocidades de transmisión de 125k, 250k y 500k. Esta flexibilidad le permite equilibrar la longitud de la red (hasta 500 m) con los requisitos de datos de alta velocidad para un control de procesos preciso.
Tamaño compacto para retroadaptaciones: Diseñado para la plataforma 1769 Compact I/O, este módulo encaja en espacios estrechos de carril DIN. Proporciona una solución ideal para actualizar sistemas MicroLogix 1500 o CompactLogix para comunicarse con instrumentos de campo DeviceNet modernos.
Diagnóstico de red avanzado: Tres LED bicolores distintos proporcionan información instantánea sobre el estado del módulo y el tráfico de red. Esto elimina las conjeturas durante la puesta en marcha al detectar errores de bus o conflictos de nodos de inmediato.

Preguntas frecuentes

¿Puedo usar el 1769-SDN para interconectar DeviceNet a Ethernet/IP?

Aunque el 1769-SDN gestiona el tráfico de DeviceNet, depende del controlador CompactLogix para enrutar datos a otras redes. Lo combinaría con un controlador compatible con Ethernet (como el 1769-L33ER) para interconectar datos a través de diferentes protocolos.
¿Este módulo requiere alimentación externa?

Sí. La propia red DeviceNet requiere una fuente de alimentación de 24 V CC para alimentar los circuitos del transceptor y cualquier dispositivo alimentado por bus. El módulo también toma energía de la placa posterior del controlador para las operaciones internas.
¿Cuál es la diferencia entre la Serie A y la Serie B?

Los módulos de la Serie B suelen incorporar componentes de hardware actualizados y una mayor estabilidad del firmware. El 1769-SDN Serie B proporciona una mejor inmunidad al ruido y una compatibilidad mejorada con los entornos más recientes de Studio 5000 Logix Designer.
¿Cómo configuro la dirección del nodo?

Puede configurar la dirección del nodo y la lista de escaneo utilizando RSNetWorx para DeviceNet. Una vez configurados, los ajustes residen en la memoria no volátil del 1769-SDN.
