Descripción general del producto

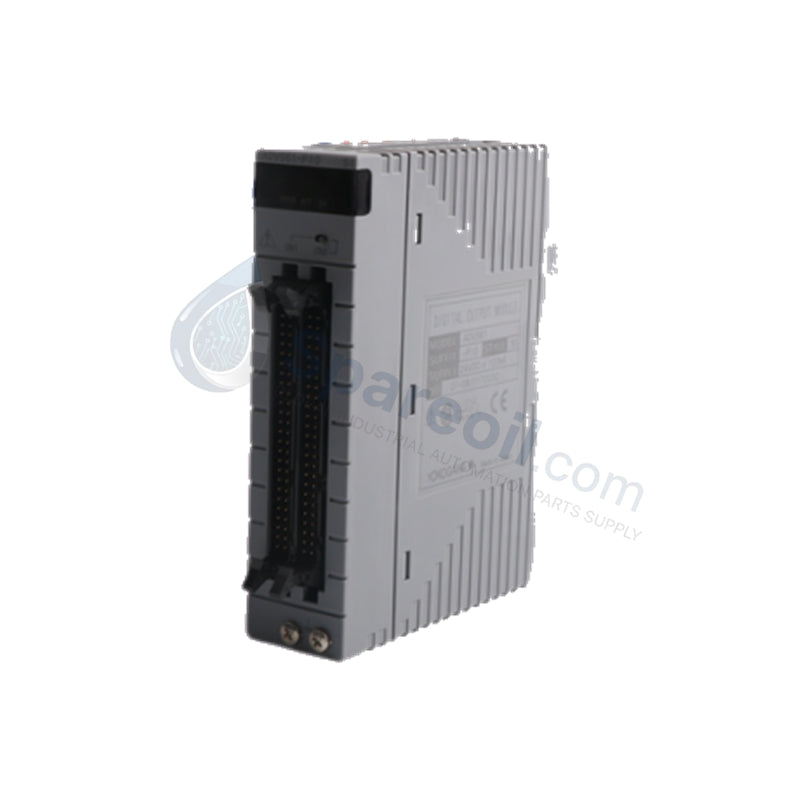

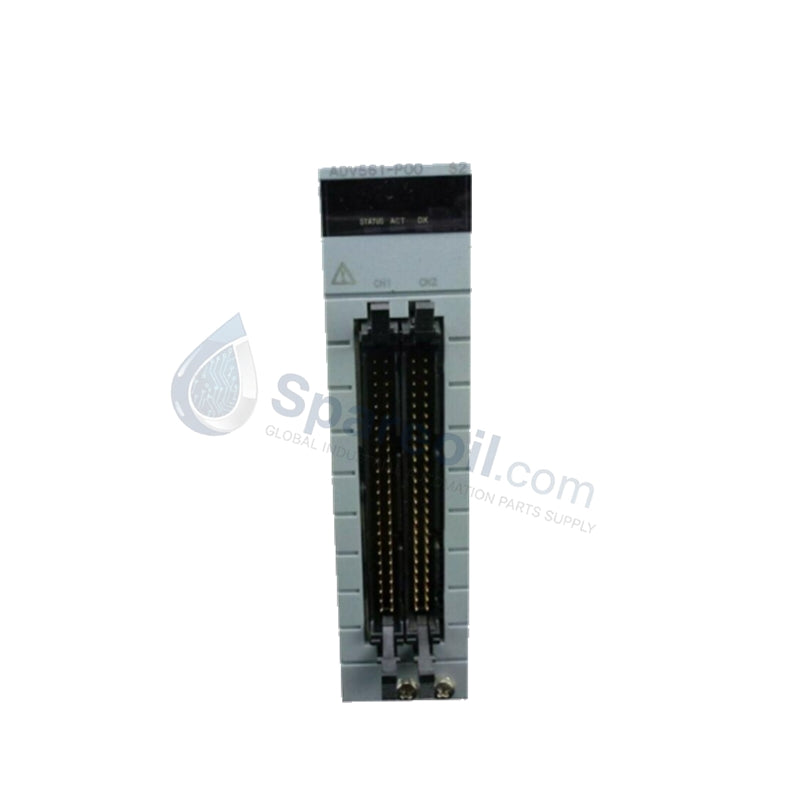

El Yokogawa ADV561-P00 Estilo S2 sirve como un módulo de salida digital especializado de ultra alta velocidad de 32 canales para los sistemas de control distribuido CENTUM VP y ProSafe-RS. A diferencia de los módulos de salida digital estándar, el ADV561-P00 maneja tareas de conmutación de alta frecuencia y generación de trenes de impulsos de hasta 1 MHz. Esto lo convierte en un componente esencial para la dosificación de precisión, la actuación de alta velocidad y las aplicaciones que requieren lógica rápida a nivel de transistor. La revisión Estilo S2 cuenta con ingeniería térmica avanzada y componentes internos mejorados para prolongar la vida útil en operaciones industriales de alto ciclo de trabajo.

Condición: 100% original, completamente nuevo.

Desglose del número de pieza: Serie ADV561

Los códigos de sufijo y estilo de Yokogawa especifican la variante funcional y la generación de hardware para la serie FIO de alta velocidad.

• ADV561: Módulo de salida digital de alta velocidad (32 canales, salida de transistor).

• -P: Variante funcional estándar para impulsos y lógica de alta velocidad.

• 00: Tipo básico sin códigos de opción especializados.

• Estilo S2: Revisión de hardware 2; incorpora circuitos de disipación de calor mejorados y longevidad mejorada de los componentes.

Especificaciones técnicas

El ADV561-P00 utiliza una arquitectura de colector abierto NPN para lograr tiempos de respuesta de submicrosegundos.

Ventajas de ingeniería

• Precisión de alta frecuencia: El módulo admite frecuencias de conmutación de hasta 1 MHz. Esta capacidad permite a los ingenieros controlar motores paso a paso de alta velocidad o bombas dosificadoras de precisión con una precisión extrema que los módulos digitales estándar no pueden igualar.

• Gestión térmica optimizada: La conmutación de alta velocidad genera un calor significativo. La revisión Style S2 utiliza disipadores de calor internos rediseñados y una conversión de energía eficiente. Para mantener la confiabilidad a largo plazo, Yokogawa recomienda dejar una ranura vacía adyacente al módulo (o dos ranuras para pares redundantes) para facilitar la convección natural.

• Diseño robusto de colector abierto NPN: La salida de sumidero de transistor (NPN) proporciona una interfaz confiable para señales electrónicas de bajo voltaje y relés de alta velocidad. El aislamiento óptico garantiza que el ruido eléctrico o las sobretensiones del lado del campo no lleguen al bus del sistema sensible.

• Redundancia dual e intercambio en caliente: El módulo es totalmente compatible con el funcionamiento redundante del nido FIO. En una configuración de redundancia dual, el sistema garantiza un control sin interrupciones durante el mantenimiento del hardware, lo que permite a los técnicos reemplazar un módulo sin detener el proceso.

Preguntas frecuentes

P: ¿Puedo usar el ADV561-P00 para accionar una válvula solenoide estándar de 24 V CC?

R: Puede accionar solenoides pequeños, siempre que el consumo de corriente no supere los 100 mA por canal. Para solenoides de mayor potencia (hasta 0,5 A), la serie ADV551 es más apropiada. El ADV561 está optimizado específicamente para la lógica de impulsos de alta velocidad y la conmutación de alta frecuencia de baja corriente.

P: ¿Cuáles son los requisitos de instalación para el estilo S2 con respecto a la disipación de calor?

R: Debido al alto consumo de energía (1460 mA), los módulos Style S2 requieren un espacio adecuado. Al instalar un solo módulo, asegúrese de que la ranura adyacente esté vacía. Para pares redundantes, asegúrese de que las ranuras a cada lado estén vacías para evitar la limitación térmica.

P: ¿Es el ADV561-P00 compatible con unidades Style S1 más antiguas?

R: Sí, el Style S2 es compatible con el Style S1 en términos de funcionalidad y configuración del sistema. Sin embargo, el Style S2 ofrece un rendimiento térmico superior y se recomienda para todas las nuevas instalaciones o como reemplazo directo de unidades fallidas.

P: ¿Incluye el ADV561-P00 indicadores de estado?

R: Sí. El módulo cuenta con indicadores LED por canal en el panel frontal, lo que permite al personal de mantenimiento verificar los estados de salida y el estado de diagnóstico de un vistazo durante la resolución de problemas en el campo.
