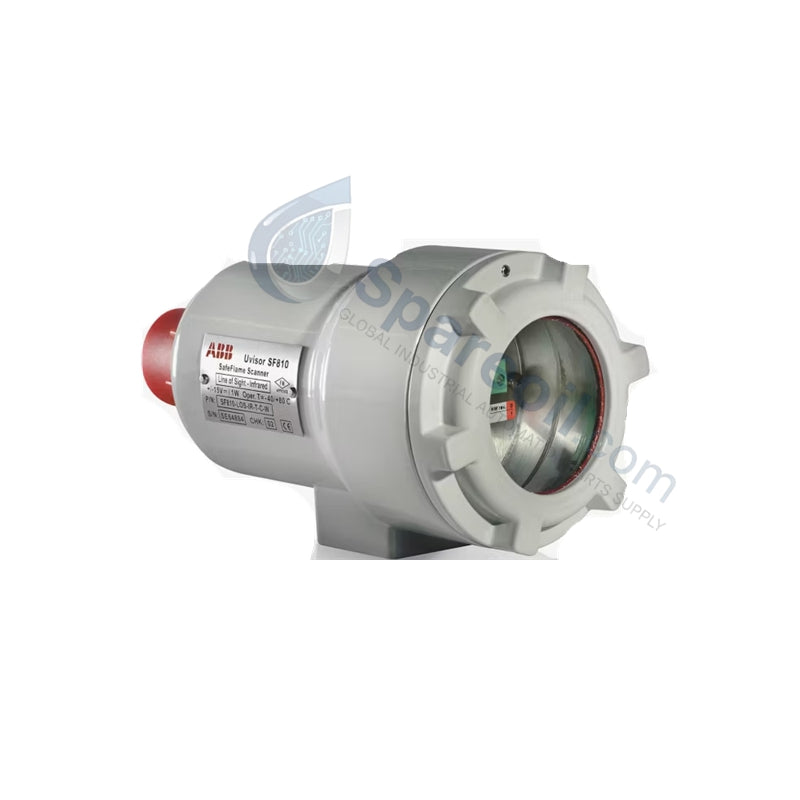

ABB SF810INT-LOS-UV-T-L | جهاز مراقبة اللهب الصناعي بمعيار SIL

ABB SF810INT-LOS-UV-T-L | جهاز مراقبة اللهب الصناعي بمعيار SIL

التوفر: 10 متوفر في المخزون

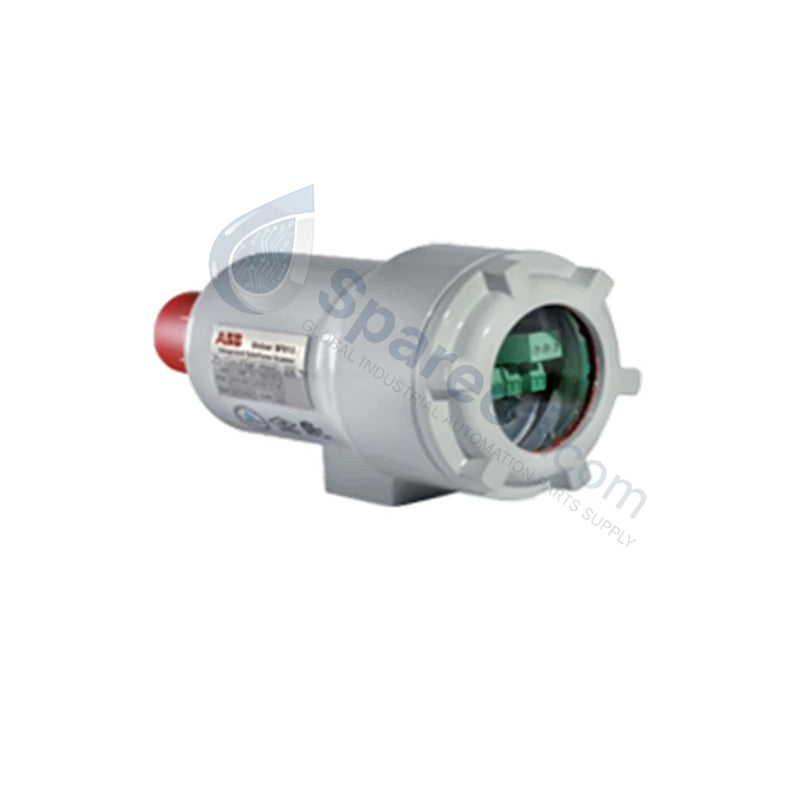

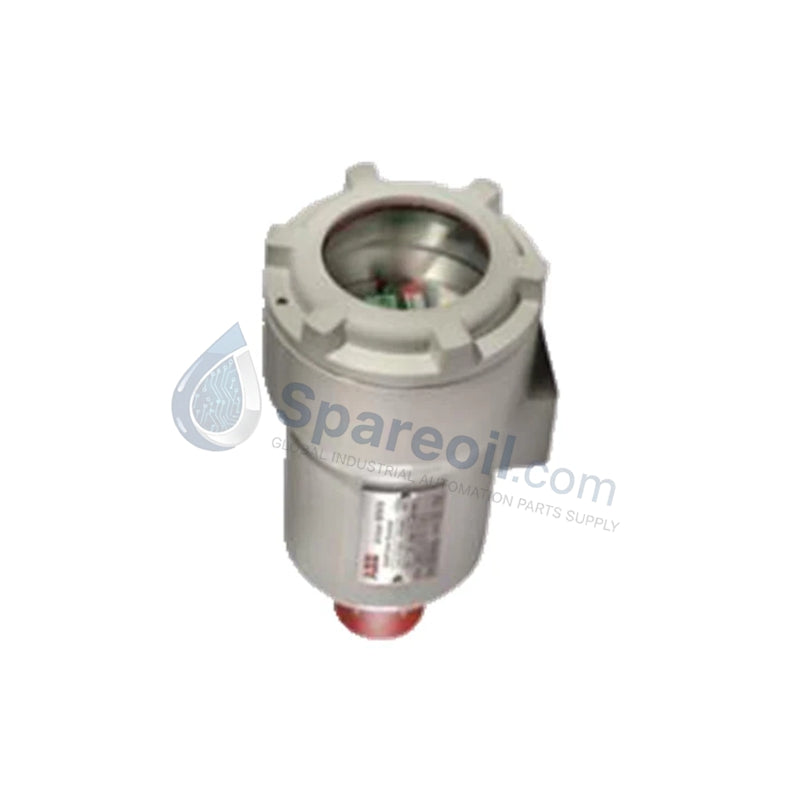

نظرة عامة على المنتج إن ABB SF810INT-LOS-UV-T-L (رقم الجزء: F810I-LOS-UV-TL) هو ماسح ضوئي عالي الأداء للأشعة فوق البنفسجية مصمم للتركيب المباشر (Line-of-Sight (LOS)....

رمز المنتج: SF810INT-LOS-UV-T-L

Manufacturer: ABB
Product No.: SF810INT-LOS-UV-T-L
Product Type: الكشف عن اللهب بالرؤية المباشرة
Product Origin: USA
Payment:T/T, Western Union
Weight: 890g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

إن ABB SF810INT-LOS-UV-T-L (رقم الجزء: F810I-LOS-UV-TL) هو ماسح ضوئي عالي الأداء للأشعة فوق البنفسجية مصمم للتركيب المباشر (Line-of-Sight (LOS). بخلاف المتغيرات المصنوعة من الألياف الضوئية، يتم تركيب هذا النموذج مباشرة على مقدمة الموقد، مما يوفر رؤية واضحة وغير معوقة لمنطقة اللهب. ويستخدم صمامًا ضوئيًا من كربيد السيليكون (SiC) ذو حالة صلبة لكشف الإشعاع فوق البنفسجي المحدد المنبعث أثناء الاحتراق مع البقاء غير حساس للأشعة تحت الحمراء الخلفية من الأسطح المقاومة للحرارة الساخنة. نوفر هذه الوحدة كمنتج جديد 100% وأصلي، مما يوفر حلاً آمنًا للمراجل الصناعية والأفران الصناعية وتكوينات الاحتراق المتعددة والمعقدة.

المواصفات الفنية

المعلمة	المواصفات
رقم الموديل	SF810INT-LOS-UV-T-L / F810I-LOS-UV-TL
تقنية الكشف	صمام ضوئي من كربيد السيليكون (SiC) ذو حالة صلبة (UV)
الذروة الطيفية	280 نانومتر
نوع التثبيت	الخط البصري المباشر (LOS)
جهد الإمداد	24 فولت تيار مستمر (18-29 فولت تيار مستمر)
استهلاك الطاقة	3.6 واط نموذجي
الخرج التناظري	4-20 مللي أمبير (معزول)
خرج الريليه	ريليه اللهب (جهة اتصال مفتوحة بشكل طبيعي، 240 فولت تيار متردد / 1.5 أمبير)
الاتصالات الرقمية	Dual RS-485 (Modbus RTU, Profibus DP-V1)
مادة الهيكل	فولاذ مقاوم للصدأ متين
درجة الحماية	IP66
نطاق درجة الحرارة	-40 درجة مئوية إلى +70 درجة مئوية (الإلكترونيات) / حتى 350 درجة مئوية (الطرف)

المزايا الهندسية

الرؤية المباشرة المُحسّنة: يلغي تكوين LOS التوهين الإشاري المرتبط بكابلات الألياف الضوئية. يوفر هذا أعلى نسبة إشارة إلى ضوضاء ممكنة، مما يجعله الخيار المفضل للمراجل ذات الاحتراق الجداري والاحتراق الزاوي حيث يوجد مسار مباشر إلى اللهب.
دقة الصمام الضوئي من SiC: يتجاهل مستشعر كربيد السيليكون الضوء المرئي والأشعة تحت الحمراء. يمنع هذا إشارات "اللهب الكاذب" الناتجة عن جدران الفرن الساخنة المتوهجة أو الخبث المنصهر، مما يضمن أن الماسح الضوئي يتفاعل فقط مع الاحتراق النشط.
بنية آمنة من الفشل: يستخدم الجهاز منطق أمان حتميًا يحدد حالة "لا لهب" عند اكتشاف عطل داخلي في الجهاز أو فقدان الطاقة. يدعم هذا التصميم أنظمة السلامة الآلية ذات تصنيف SIL لإدارة حارقة الحرجة.
مجموعة اتصالات متكاملة: تدعم منافذ RS-485 المزدوجة كلاً من Modbus RTU و Profibus DP-V1. يسمح هذا بالتكامل السلس في بيئات ABB Symphony Plus أو 800xA أو DCS التابعة لجهات خارجية لمراقبة شدة اللهب وتردده في الوقت الفعلي.
متانة الخدمة الشاقة: مغلفة في هيكل من الفولاذ المقاوم للصدأ بتصنيف IP66، يتحمل الماسح الضوئي الاهتزازات والأجواء المسببة للتآكل النموذجية للصناعات الثقيلة. تمنع واجهة الهواء المتكاملة لتنظيف العدسات (400 لتر/دقيقة) تراكم الرماد والسخام لضمان التشغيل المستمر.

الأسئلة الشائعة

ما هي الميزة الأساسية لنموذج LOS على إصدار FOC؟

يوفر نموذج LOS (الخط البصري المباشر) تركيبًا أبسط وحساسية إشارة أعلى لأنه يفتقر إلى مكونات الألياف الضوئية. إنه مثالي للمواقد حيث يمكن تركيب الماسح الضوئي برؤية مباشرة ومستقيمة للهب.

هل يتطلب هذا الماسح الضوئي هواء تبريد؟

نعم. يجب توفير تدفق هواء مستمر لتنظيف العدسات يبلغ 400 لتر/دقيقة (14 SCFM). يحافظ هذا الإمداد بالهواء على ضغط إيجابي (300 مم من الماء فوق صندوق الرياح) للحفاظ على بصريات واضحة من الحطام وتوفير تبريد أساسي لطرف الماسح الضوئي.

كيف يتعامل SF810INT-LOS-UV-T-L مع أنواع الوقود المختلفة؟

إن الصمام الضوئي SiC حساس لذروة الأشعة فوق البنفسجية 280 نانومتر الموجودة في احتراق الغاز الطبيعي ووقود الزيوت والفحم وغاز الكبريت. يمكنك معايرة حساسية الماسح الضوئي وفلاتر التردد عبر واجهة الأزرار الأربعة المحلية لتتوافق مع الخصائص المحددة لوقودك.

هل هذا الجزء قابل للتبديل مع F810I-LOS-UV-TL-C-W؟

تشير أرقام الأجزاء إلى نفس مجموعة ماسح الأشعة فوق البنفسجية عالية المواصفات ضمن سلسلة SF810. نؤكد أن هذه الوحدة جديدة 100% وتلبي جميع مواصفات مصنع ABB الأصلية لسلامة اللهب الصناعية.
