IC695GCG001 GE PACSystems RX3i Genius Gateway

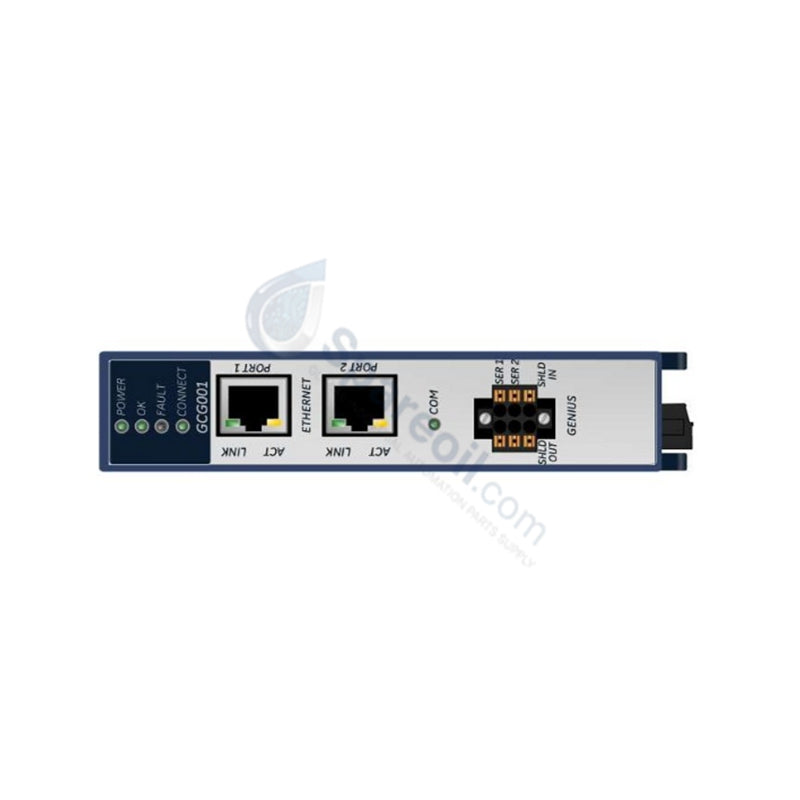

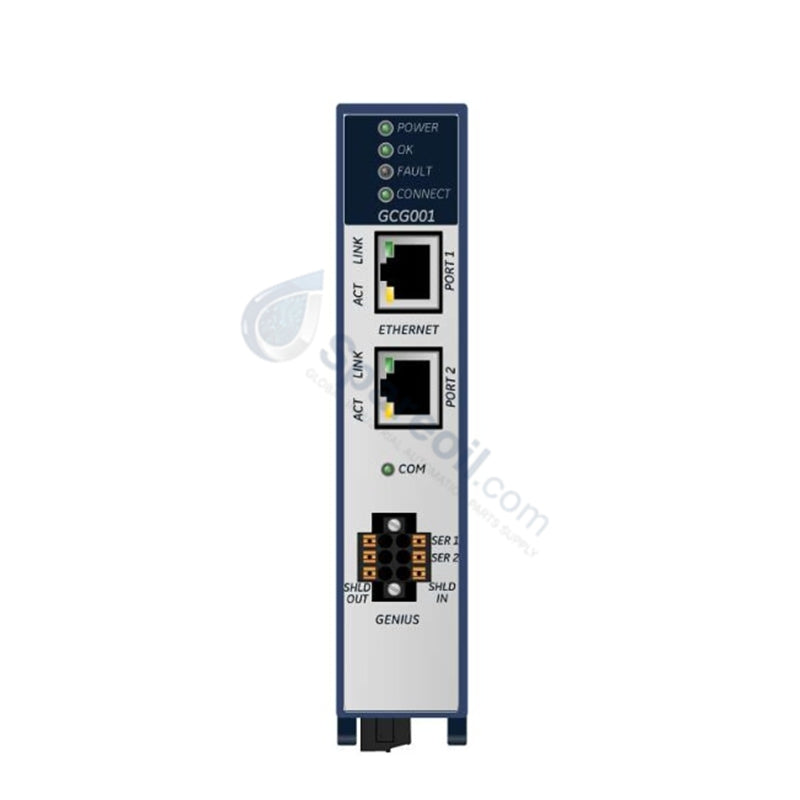

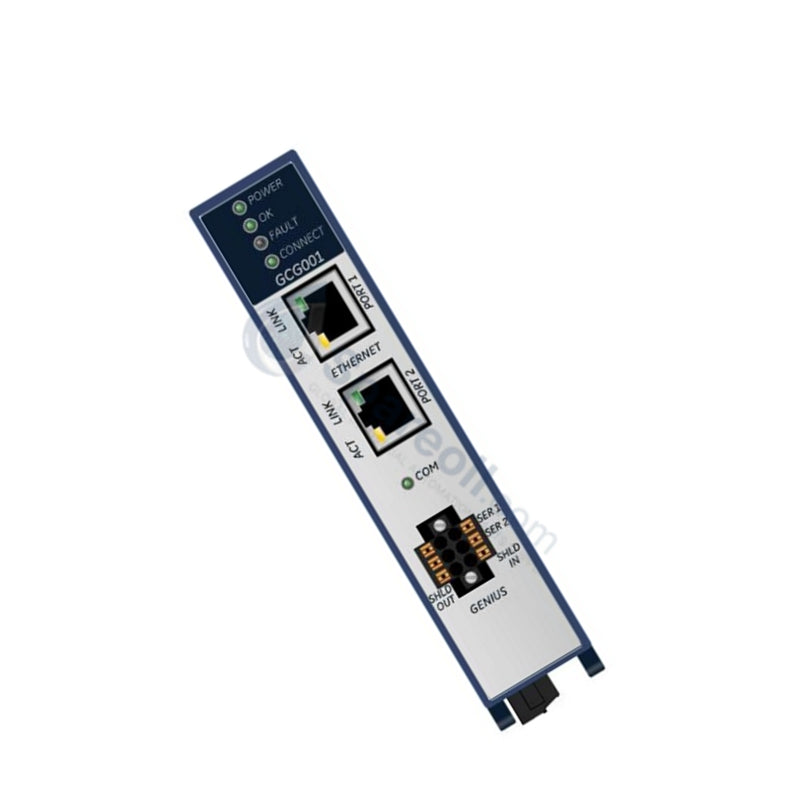

GE IC695GCG001 PACSystems RX3i Genius Communication Gateway

GE IC695GCG001 PACSystems RX3i Genius Communication Gateway

التوفر: 10 متوفر في المخزون

Configured for legacy Genius bus migration and field network integration in GE PACSystems RX3i platforms, the GE IC695GCG001 (IC695GCG001 Genius...

رمز المنتج: IC695GCG001

Manufacturer: GE Fanuc
Product No.: IC695GCG001
Product Type: Communication Gateways
Product Origin: USA
Payment:T/T, Western Union
Weight: 5440g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Configured for legacy Genius bus migration and field network integration in GE PACSystems RX3i platforms, the GE IC695GCG001 (IC695GCG001 Genius Communication Gateway) provides direct physical/electrical execution. The gateway bridges up to 31 Genius I/O blocks with PROFINET controllers over dual Ethernet ports, handling up to 1024 bytes of input data and 1024 bytes of output data.

Hardware Specifications

Parameter	Specification
Model	IC695GCG001
Brand	GE Fanuc Emerson
Series	PACSystems RX3i
Product Type	Communication Gateways
Input Power / Power Consumption	24 VDC; 0.19 A maximum (0.2 A external rating)
Ethernet Ports	2 x RJ-45 ports supporting MRP, star, and linear topologies
Serial Ports	2 x Serial Genius ports (1 Genius bus support)
Genius Bus Speed	153.6 Kbps Standard; 153.6 Kbps Extended
Max Device Capacity	Up to 31 Genius I/O blocks/devices
Max Data Capacity	1024 bytes input data / 1024 bytes output data
Configurable I/O Production Rate	2 ms, 4 ms, 8 ms, 16 ms, 32 ms, 128 ms, 256 ms, 512 ms
Supported Protocols	RTC, RTA, DCP, CL-RPC, LLDP, MRP, SNMP, UDP, IP, ARP, ICMP
Hot-Swappable	Yes (requires external power disconnection)
Compatible Controllers	RX3i CPE330, CPE302, CPE305, CPE310, CPU315, CPU320, CRU320
Operating Temp	0 to +60 deg C
Dimensions	Standard RX3i panel-mount or expansion slot footprint
Weight	5.44 kg (12.00 lbs)
Origin	USA

Backplane Bus Interfacing and Deterministic Networks

The IC695GCG001 gateway interfaces directly with RX3i sub-racks or panel mounts to link PROFINET networks with serial Genius field devices. Onboard processing cores maintain backplane bus communication velocity across configurable I/O update rates ranging from 2 ms to 512 ms. Embedded Media Redundancy Protocol (MRP) and firmware flash compatibility via SD card loading ensure deterministic network execution without data packet drops during network switchover events.

Frequently Asked Questions

Q: Does the IC695GCG001 module support hot-swapping during active system operation?

A: Yes, the module supports hot-swapping; however, external 24 VDC power must be disconnected prior to physical removal or insertion.

Q: What is the maximum data transfer capacity supported on a single Genius bus line?

A: The module manages up to 31 Genius I/O devices, exchanging up to 1024 bytes of input data and 1024 bytes of output data per station.

Q: How can configuration data and system firmware be restored on the module?

A: The onboard SD card slot supports backing up Ethernet configuration data and uploading updated module firmware.

Field Installation Guidelines

Disconnect the external 24 VDC power supply from the module header before initiating installation or removal procedures.
Put on an anti-static wrist strap bonded to the cabinet enclosure earth ground prior to handling the hardware.
Mount the module onto the panel enclosure or RX3i expansion rack slot using the designated mounting kit.
Terminate the Genius serial bus to the Serial 1, Serial 2, Shield In, and Shield Out terminals on the front faceplate.
Connect RJ-45 Ethernet cables to the dual communication ports, maintaining proper shield continuity and strain relief before re-applying 24 VDC power.
