وحدة الإدخال التناظري AAI143-H53 Yokogawa

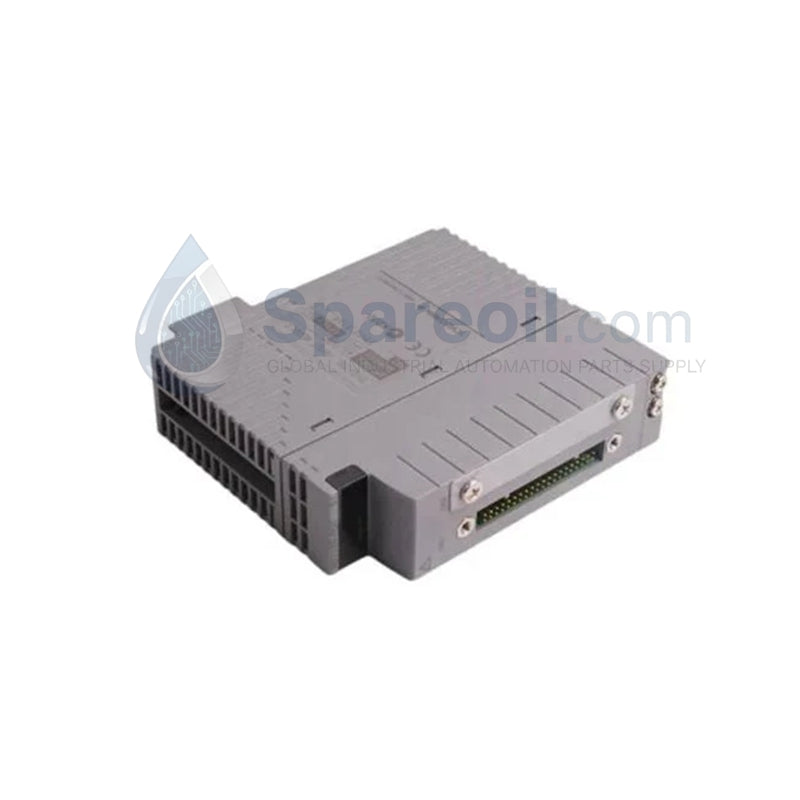

وحدة الإدخال التناظري Yokogawa AAI143-H53 CENTUM HART

وحدة الإدخال التناظري Yokogawa AAI143-H53 CENTUM HART

التوفر: 99 متوفر في المخزون

وحدة إدخال تناظري Yokogawa AAI143-H53 CENTUM Series تم تكوين وحدة الإدخال التناظري Yokogawa AAI143-H53 (وحدة الإدخال التناظري AAI143) لجمع الإشارات...

رمز المنتج: AAI143-H53

Manufacturer: Yokogawa
Product No.: AAI143-H53
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إدخال تناظري Yokogawa AAI143-H53 CENTUM Series

تم تكوين وحدة الإدخال التناظري Yokogawa AAI143-H53 (وحدة الإدخال التناظري AAI143) لجمع الإشارات التناظرية من أجهزة الإرسال والمستشعرات في محطات التحكم الميدانية CENTUM VP / CS3000، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تدير الأجهزة التنفيذ الفيزيائي لـ 16 مسار تيار معزول، وترجمة الحلقات الخام إلى متغيرات رقمية 16 بت. من خلال تشغيل فصل جلفاني مستمر بين الأسلاك الميدانية وخطوط المعالجة المركزية، تقوم الوحدة بعزل الإشارات الواردة عبر شبكة اللوحة الخلفية للنظام.

تفسير اللاحقة ومصفوفة النموذج

تحدد المصفوفة الأبجدية الرقمية التي تحدد هذا التجميع المصنعي المحدد معلمات الحماية المدمجة، والتصنيفات البيئية، وخيارات الواجهة:

AAI143: بنية أساسية لإدخال تيار مستمر 4-20 مللي أمبير، 16 قناة، معزولة.
-H: تراكب اتصال رقمي متكامل متوافق مع بروتوكول HART.
5: تنفيذ تجاري قياسي بدون تصنيفات حماية من الانفجار.
3: معتمد مع خيار طلاء متوافق مع معيار ISA G3 وتحمل درجة حرارة تشغيل بيئية ممتدة (-20 إلى +70 درجة مئوية).
/K4A00: مزود بمحول واجهة الكابل KS المصمم للتوصيل المباشر باللوحة الطرفية ATK4A-00 / AEA4D.

المواصفات الفنية

المعلمة	المواصفات
النموذج	AAI143-H53 (مكون بخيار /K4A00)
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.8 كجم
الأبعاد	260 مم × 180 مم × 60 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	غير محدد
نوع المنتج	وحدات الإدخال التناظري
إدخال الإشارة	4-20 مللي أمبير تيار مستمر
الدقة	تحويل A/D بدقة 16 بت
دقة القياس	+/-0.1% من المدى الكامل
مقاومة الإدخال	250 أوم اسمي
نوع العزل	عزل جلفاني لكل قناة

واجهة أجهزة التحكم في العمليات وسمات المنطق

تطبق مرحلة الإدخال متعددة القنوات استقصاء بروتوكول حلقة HART المستمر 4-20 مللي أمبير، مما يتيح الاستخراج المتزامن لمعلمات المتغيرات الرقمية الثانوية للجهاز جنبًا إلى جنب مع الإشارة التناظرية الأساسية. تمنع شبكات العزل عالية التكامل بين القنوات تسرب التيار الكهربائي بين مسارات الإرسال المجاورة، مما يحد من الضوضاء الكهربائية ذات النمط المشترك عبر تجميع الرف. تقوم الروتينات الفرعية التشخيصية المدمجة بمسح حلقات الإشارة النشطة باستمرار لتسجيل حالات الدائرة المفتوحة من جانب المجال، وأعطال خط الدائرة القصيرة المحلية، ومهل اتصال HART الرقمي على الفور.

الأسئلة الشائعة

س: كيف تستجيب مقاومة الإدخال الداخلية التي تبلغ 250 أوم عند حدوث ارتفاع مفاجئ في التيار في حلقة فردية؟

ج: يحول المقاوم الذي يبلغ 250 أوم تيار الحلقة إلى جهد يمكن قراءته بواسطة محول A/D بدقة 16 بت. إذا تجاوز التيار الحدود التشغيلية القصوى العادية، فإن عناصر الحماية الداخلية تقوم بتخزين القناة، مما يؤدي إلى تشغيل علامة تجاوز المدى في سجلات التشخيص مع الحفاظ على عزل القنوات المجاورة عن التلف الحراري.

س: ما الفائدة الوظيفية المحددة التي يوفرها تصنيف ISA Standard G3 داخل منشأة صناعية؟

ج: يشير اللاحقة G3 إلى طلاء كيميائي متوافق متخصص يتم تطبيقه على جميع مسارات ومكونات النحاس الداخلية. تمنع هذه الطبقة الغازات المسببة للتآكل والرطوبة الجوية والجسيمات المحمولة جوًا من تكوين جسور موصلة يمكن أن تشوه القياسات التناظرية عالية الدقة.

س: هل يمكن لهذه الوحدة الحفاظ على تحويلات إشارة صالحة إذا انخفضت أدوات المجال الخارجية عن المدى؟

ج: يتتبع محول A/D باستمرار انحرافات الإشارة تحت عتبة 4 مللي أمبير العادية. عندما يتم تجاوز حدود الأجهزة، يقوم المنطق الداخلي بوضع علامة على السجل المستهدف بعلامة حالة غير صالحة، مما يدفع وحدات التحكم في نظام التحكم الموزع (DCS) إلى تجاهل نقطة البيانات غير المعايرة.

إرشادات التركيب الميداني

توصيل تأريض قضيب الهيكل: تأكد من أن الوحدة مثبتة بإحكام في فتحة رف الهيكل الفرعي المخصصة لها، مع التحقق من أن مسامير التأريض الخلفية المتكاملة تتصل مباشرة بإطار الخزانة لتصريف الضوضاء الكهرومغناطيسية الشاردة.
مصفوفة درع سلك التصريف: قم بتوصيل جميع دروع إشارة جهاز الإرسال الخارجي بقضيب تأريض أرضي واحد مخصص داخل حاوية اللوحة، مع الحفاظ على أسلاك التصريف العارية المعزولة عن الموصلات الطرفية النشطة.
فصل موصلات الإشارة: قم بتوجيه جميع كابلات الإدخال التناظري 4-20 مللي أمبير الواردة بعيدًا عن خطوط التيار المتردد عالية الجهد، مع الحفاظ على مسافة خلوص مادية لا تقل عن 200 مم لمنع تداخل الطاقة الاستقرائي.
أمان واجهة كابل KS: أحكم ربط مسامير التثبيت على محول واجهة كابل KS /K4A00 بالكامل لمنع الانقطاعات الدقيقة أو أعطال الإشارة الناتجة عن اهتزازات الماكينات الصناعية المستمرة.
