NFDV551-P10 ورقة بيانات والدليل الفني لنظام يوكوجاوا CENTUM VP

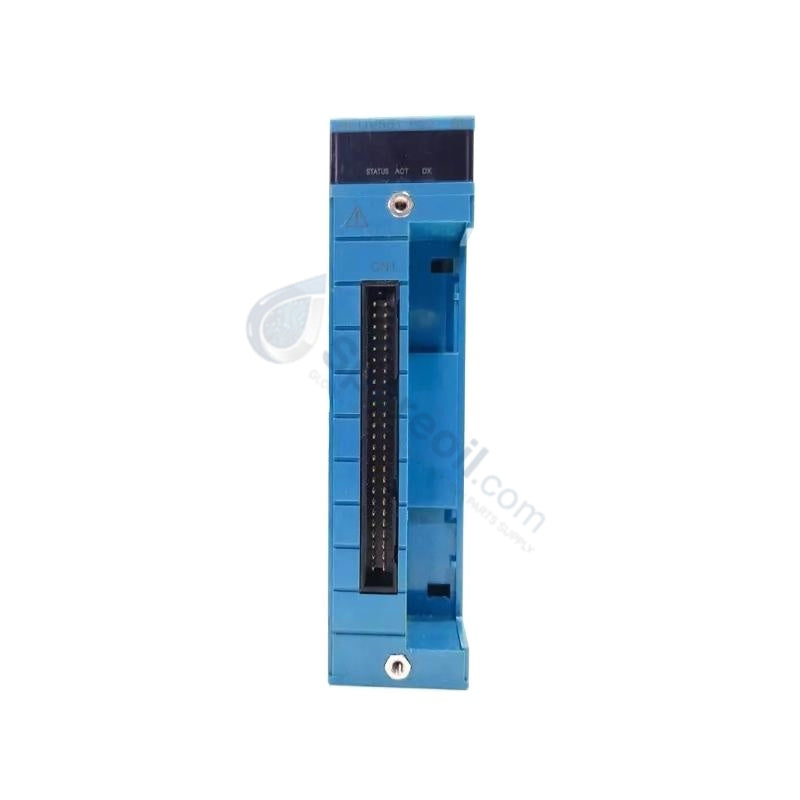

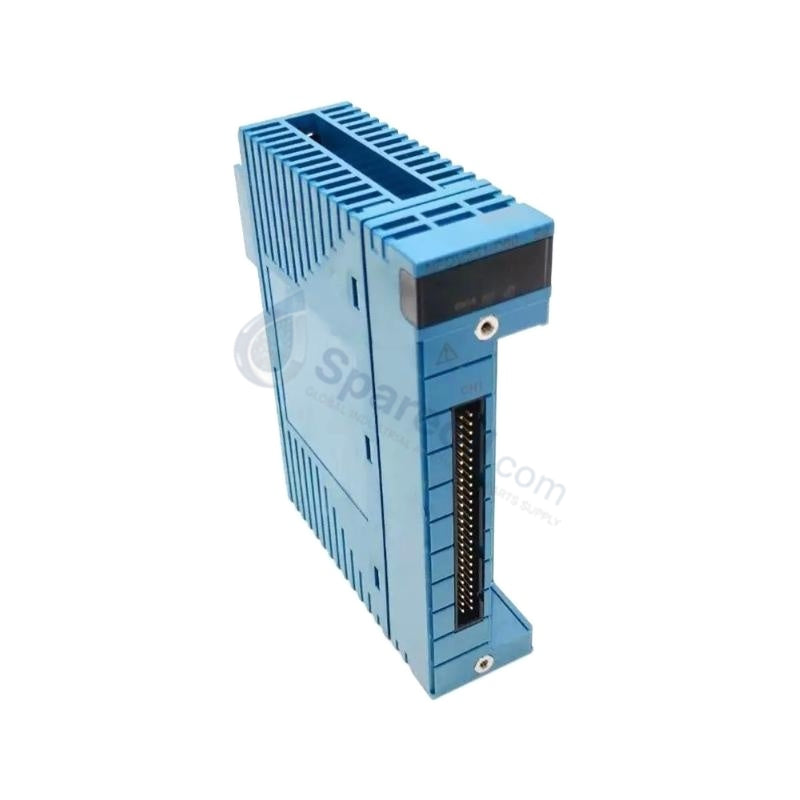

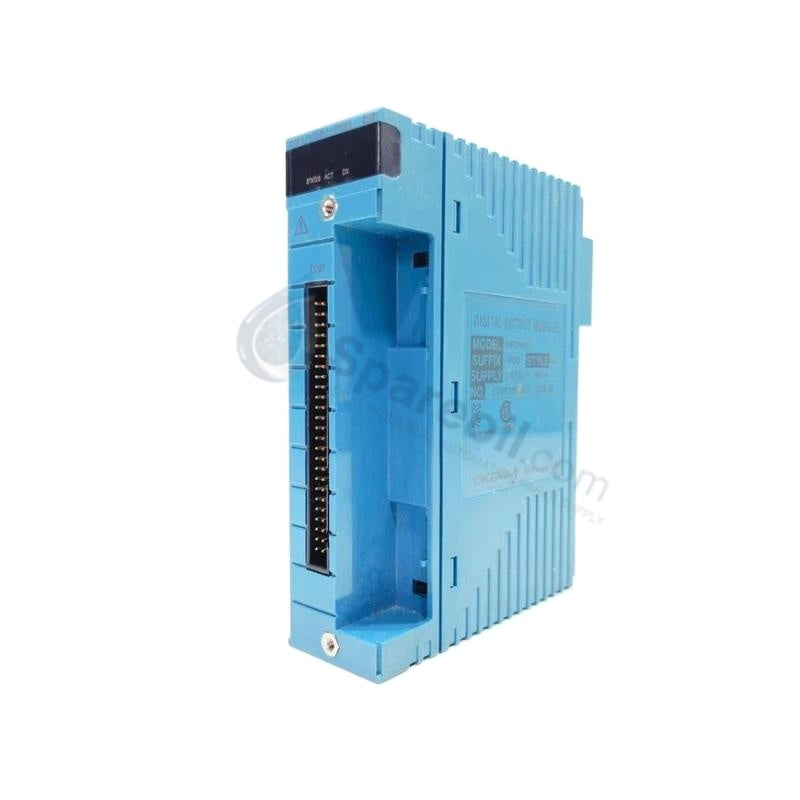

وحدة خرج رقمي 32 قناة | Yokogawa NFDV551-P10 ProSafe-RS

وحدة خرج رقمي 32 قناة | Yokogawa NFDV551-P10 ProSafe-RS

التوفر: 20 متوفر في المخزون

وحدة الإخراج الرقمي Yokogawa NFDV551-P10/CCC01 تعمل Yokogawa NFDV551-P10/CCC01، المصنفة أيضًا كوحدة الإخراج الرقمي NFDV551، كمكون مادي مخصص لتبديل الحمل المنفصل...

رمز المنتج: NFDV551-P10/CCC01

Manufacturer: Yokogawa
Product No.: NFDV551-P10/CCC01
Product Type: وحدات الإخراج الرقمي
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإخراج الرقمي Yokogawa NFDV551-P10/CCC01

تعمل Yokogawa NFDV551-P10/CCC01، المصنفة أيضًا كوحدة الإخراج الرقمي NFDV551، كمكون مادي مخصص لتبديل الحمل المنفصل وإشارات تشغيل المحرك داخل شبكات التحكم CENTUM VP و ProSafe-RS.

تحليل اللاحقة ومصفوفة النموذج

لاحقة الكود	الخيار / التكوين	الوصف الفني
NFDV551	النموذج الأساسي	وحدة الإخراج الرقمي لتنفيذ تشغيل المحرك الميداني
-P	نوع الطاقة / الناقل	وحدة توزيع الطاقة القياسية للوحة الخلفية الداخلية
1	نوع النظام	تكوين دائرة تنفيذ فردية أو زائدة عن الحاجة
0	محجوز / أساسي	ملف تعريف القاعدة الهيكلية القياسية
/CCC01	رمز الخيار	تجميع غطاء موصل MIL يوفر تخفيف الضغط الميكانيكي

المواصفات الفنية

المعلمة	المواصفات
النموذج	NFDV551-P10/CCC01
العلامة التجارية	Yokogawa
الأصل	اليابان
الوزن	0.4 كجم
الأبعاد	130 ملم × 107.5 ملم × 32.8 ملم
درجة حرارة التشغيل	-10 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة	0.3 أمبير عند تيار مستمر 24 فولت من مصدر اللوحة الخلفية
سعة الإخراج	32 قناة (تكوين NPN حوض التيار)
جهد الخرج المقنن	24 فولت تيار مستمر
نطاق جهد التشغيل	20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر
الحد الأقصى لتيار الإخراج	0.5 أمبير لكل قناة
انخفاض الجهد في حالة التشغيل	2 فولت تيار مستمر كحد أقصى
تيار التسرب في حالة الإيقاف	0.1 مللي أمبير كحد أقصى
وقت الاستجابة	3 مللي ثانية كحد أقصى
درجة حرارة التخزين	-40 درجة مئوية إلى 70 درجة مئوية
رطوبة التشغيل	5% إلى 95% رطوبة نسبية (غير مكثفة)

التحكم في العمليات المعزولة وملفات تعريف عزل القناة

تتضمن وحدة NFDV551-P10/CCC01 حواجز عزل جلفانية من قناة إلى قناة ومن قناة إلى أرضي لعزل دوائر التحكم المنطقية المنفصلة عن الارتفاعات المفاجئة في المجال الخارجي والجهد العالي العابر. من خلال دمج 32 قناة إخراج ترانزستور في مساحة مدمجة، تتعامل الوحدة مع عمليات امتصاص التيار عبر حلقات التحكم 24 فولت تيار مستمر مع إدارة تشخيصات القناة الفردية. عند اكتشاف فشل في اتصالات شبكة اللوحة الخلفية الأولية، تقوم المسجلات الداخلية بفرض القنوات في حالات احتياطية يحددها المستخدم (HOLD، OFF، أو NO). يتم حماية التوصيلات الجانبية للمجال باستخدام تجميع غطاء موصل MIL /CCC01، مما يمنع إجهاد اهتزاز الكابل ويؤمن نهايات الأسلاك الميدانية أثناء عمليات المعالجة المستمرة.

الأسئلة المتكررة

س: كيف تتعامل وحدة NFDV551-P10/CCC01 مع حالات الإخراج أثناء فقدان الاتصال باللوحة الخلفية لوحدة التحكم؟

ج: تنفذ الوحدة أوضاع الاحتياط المبرمجة مسبقًا (HOLD أو OFF أو NO) التي يتم تطبيقها عبر تكوين سجل الأجهزة لدفع المخرجات إلى ظروف آمنة محددة مسبقًا دون الاعتماد على تحديثات معالج اللوحة الخلفية النشطة.

س: ما الدور الذي تلعبه اللاحقة /CCC01 في التثبيت المادي للوحدة؟

ج: يحدد خيار /CCC01 تجميع غطاء موصل MIL متصل بتجميع الطرف الأمامي، مما يوفر تخفيف الضغط الميكانيكي والدرع البيئي لأسلاك الحقل عالية الكثافة.

س: هل تتطلب الوحدة طاقة ميدانية خارجية لتشغيل المحركات المتصلة؟

ج: نعم. بينما يتم تشغيل المنطق الداخلي بواسطة ناقل اللوحة الخلفية بجهد 24 فولت تيار مستمر (يسحب حوالي 0.3 أمبير)، تتطلب حلقات إخراج المجال مصدر طاقة ميداني خارجي مستقل بجهد 24 فولت تيار مستمر لتشغيل تيارات الحمل من خلال قنوات امتصاص التيار NPN.

إرشادات التثبيت الميداني

قم بتركيب NFDV551-P10/CCC01 رأسيًا في الفتحة المناسبة لوحدة الإدخال/الإخراج Yokogawa، مع التأكد من تثبيت موصل حافة البطاقة بإحكام في اللوحة الخلفية. قم بتمرير جميع موصلات إشارة 32 قناة عبر مبيت تخفيف إجهاد كابل موصل MIL /CCC01 المحدد لإزالة الضغط الميكانيكي على دبابيس الواجهة. حافظ على سلك أرضي واقٍ مستمر موجه مباشرة من مسمار تأريض هيكل العقدة إلى قضيب التأريض الرئيسي للخزانة. تأكد من أن أسلاك الحقل تحافظ على القطبية الصحيحة لعملية امتصاص التيار (NPN)، وتأكد من أن جهد مصدر الطاقة الخارجي 24 فولت تيار مستمر يظل ضمن نافذة التشغيل المحددة من 20.4 فولت تيار مستمر إلى 26.4 فولت تيار مستمر.
