ورقة بيانات ودليل فني لسلسلة F3CU04-1S YOKOGAWA STARDOM

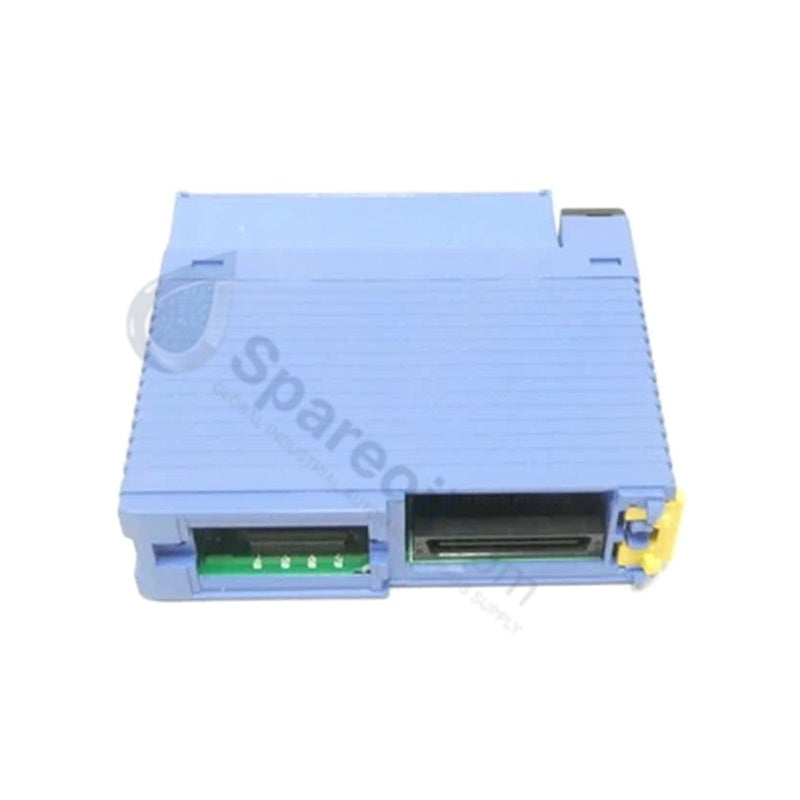

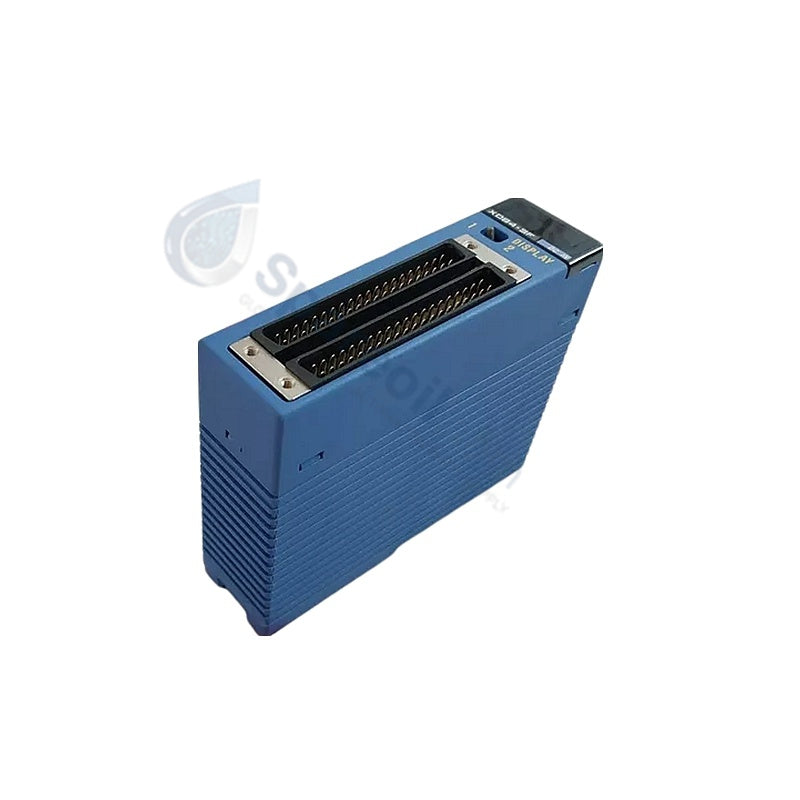

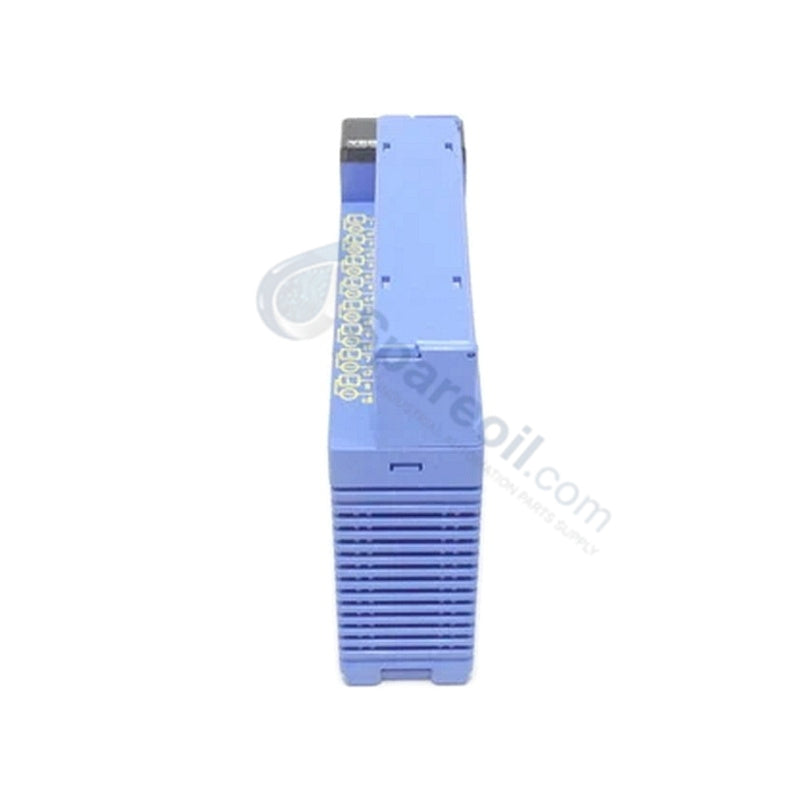

وحدة التحكم في درجة الحرارة بـ 4 حلقات F3CU04-1S YOKOGAWA

وحدة التحكم في درجة الحرارة بـ 4 حلقات F3CU04-1S YOKOGAWA

التوفر: 10 متوفر في المخزون

وحدة التحكم في درجة الحرارة ووحدة PID من YOKOGAWA F3CU04-1S تعمل وحدة YOKOGAWA F3CU04-1S، المصنفة أيضًا كوحدة التحكم في درجة...

رمز المنتج: F3AD0B-4W

Manufacturer: Yokogawa
Product No.: F3AD0B-4W
Product Type: وحدات التحكم في درجة الحرارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة التحكم في درجة الحرارة ووحدة PID من YOKOGAWA F3CU04-1S

تعمل وحدة YOKOGAWA F3CU04-1S، المصنفة أيضًا كوحدة التحكم في درجة الحرارة PID F3CU04، كمكون مادي مخصص للمعالجة الحرارية متعددة الحلقات ضمن منصات التحكم المستقلة STARDOM FCN/FCJ. تدير الوحدة توجيه البيانات وتنفيذ الخوارزميات لأربع حلقات PID مستقلة، وتقبل تكوينات إدخال عالمية بما في ذلك المزدوجات الحرارية وRTD وإشارات الجهد المباشر. من خلال تحويل بيانات المحول الخام إلى حلقات تحكم مستمرة تتراوح من 4 إلى 20 مللي أمبير، تنفذ هذه الوحدة مخرجات التحكم في العمليات في الوقت الفعلي مباشرة إلى عناصر التحكم النهائية النشطة.

المواصفات الفنية

المعلمة	المواصفات
النموذج	F3CU04-1S
العلامة التجارية	يوكوجاوا
بلد المنشأ	اليابان
الوزن	0.3 كجم (الوزن الصافي للوحدة، 2.00 رطل وزن الشحن)
الأبعاد	13.0 × 13.0 × 3.2 سم
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	470 مللي أمبير عند 5 فولت تيار مستمر
كثافة التحكم	4 حلقات PID
مصفوفة الإخراج	مخرجات تناظرية مستمرة تتراوح من 4 إلى 20 مللي أمبير
قدرات الإدخال	مدخل عالمي (مزدوج حراري، RTD، أو جهد تيار مستمر لكل قناة)
تخصيصات الإنذار	4 مخرجات لكل حلقة (2 مرحل إدخال للإنذارين 1 و 2 لكل حلقة)
وظيفة التشخيص	مؤقت تأخير تشغيل الإنذار ومؤشرات حالة LED
حد الاستقرار الحراري	10 درجات مئوية/ساعة كحد أقصى لمعدل تغير درجة الحرارة المحيطة المسموح به
حاجز العزل	عزل من المنفذ إلى النظام بجهد 1500 فولت تيار متردد
الإنهاء الخارجي	كتلتان طرفيتان من 18 نقطة مع براغي M3.5
عتبة التسخين	30 دقيقة كحد أدنى
رمز HS	8537101190

سمات التحكم في العمليات ووحدة DCS

تقوم وحدة الأجهزة بنشر مصفوفة كهربائية للحفاظ على طبقة بروتوكول حلقة HART مستمرة تتراوح من 4 إلى 20 مللي أمبير عبر تخطيطات طرفية كثيفة. لضمان حماية البيانات الهيكلية، تشتمل البنية على عزل قوي من قناة إلى نظام مصنف لتحمل 1500 فولت تيار متردد، مما يمنع حلقات التأريض الطفيلية والتشويش من مسارات القياس المجاورة. تدفع المنطق البرمجي الداخلي خوارزميات تعويض الوصلة الباردة التلقائية (CJC) عبر أطراف التوصيل العالمية، بينما تحافظ محولات التناظرية إلى الرقمية المستقلة على دقة متسقة أثناء الاختلافات الحرارية البيئية العابرة.

الأسئلة الشائعة

س: كيف يتعامل النظام مع ارتفاع حاد في التدرج الحراري بالقرب من هيكل الوحدة؟

ج: تتحمل البنية الصلبة معدل تغير أقصى لدرجة الحرارة المحيطة يبلغ 10 درجات مئوية/ساعة. يؤدي تجاوز هذا التدرج الحراري إلى تباينات الانجراف عبر دائرة تعويض الوصلة الباردة، مما يقلل من دقة الحلقة في الوقت الفعلي.

س: هل يمكن لهذه الوحدة متعددة الأغراض أن تعمل داخل مناطق عمليات خطرة، يحتمل أن تكون متفجرة؟

ج: لا، اللاحقة "-1S" تمثل مكونًا قياسيًا للأغراض العامة يفتقر إلى شهادات مقاومة الانفجار. للنشر داخل المناطق المصنفة، يجب على المهندسين تركيب الوحدة داخل حاوية مطهرة معتمدة أو استخدام حواجز عزل السلامة الذاتية.

إرشادات التركيب الميداني

شد براغي الطرف: قم بتوصيل خطوط عناصر الحقل في الكتلتين الطرفيتين المكونتين من 18 نقطة باستخدام براغي M3.5 المدمجة. قم بتطبيق عزم دوران موحد لمنع نقاط الاتصال عالية المقاومة الناتجة عن اهتزاز الحقل.
تتبع فترة التسخين: اترك الجهاز يعمل في تكوين مستقر لمدة 30 دقيقة على الأقل قبل إجراء إجراءات المعايرة أو اختبارات التحقق من النظام للسماح لمسارات التتبع الداخلية بالاستقرار.
مصفوفة التأريض الواقي: قم بتغليف جميع خطوط إشارة الإدخال العالمية داخل كبلات محمية مزدوجة مجدولة مخصصة. قم بإنهاء الضفيرة النحاسية المطلية بالقصدير الخارجية في شريط التأريض الأساسي للأداة داخل خزانة التحكم.
عزل مسار الأنبوب: افصل جميع مدخلات مستشعر الجهد المنخفض ومخرجات حلقة 4-20 مللي أمبير عن الأسلاك الشبكية المجاورة للتيار المتردد. حافظ على حاجز خلوص مادي لا يقل عن 200 مم لمنع المجالات الكهرومغناطيسية عالية الجهد من الارتباط بأسلاك الإشارة.
