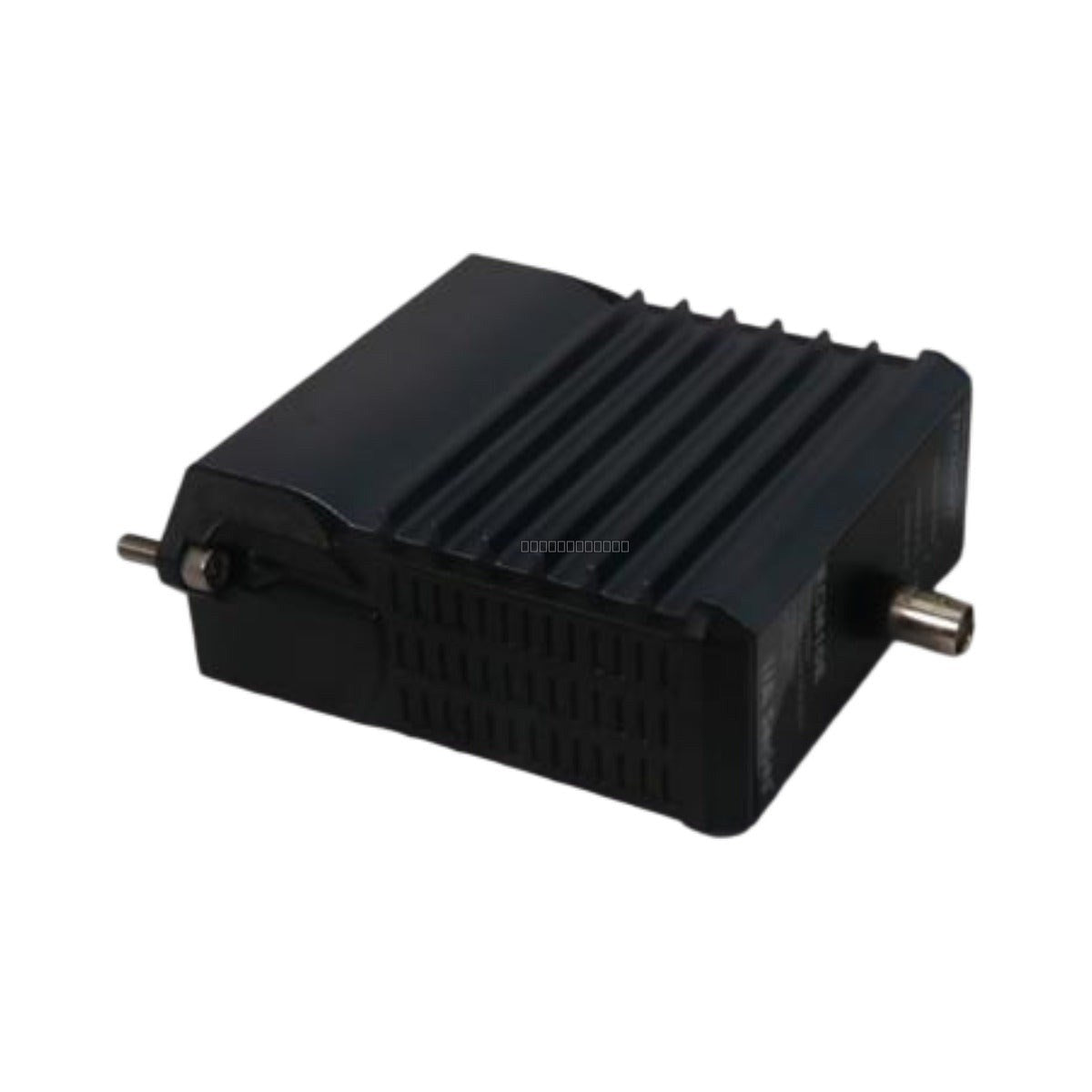

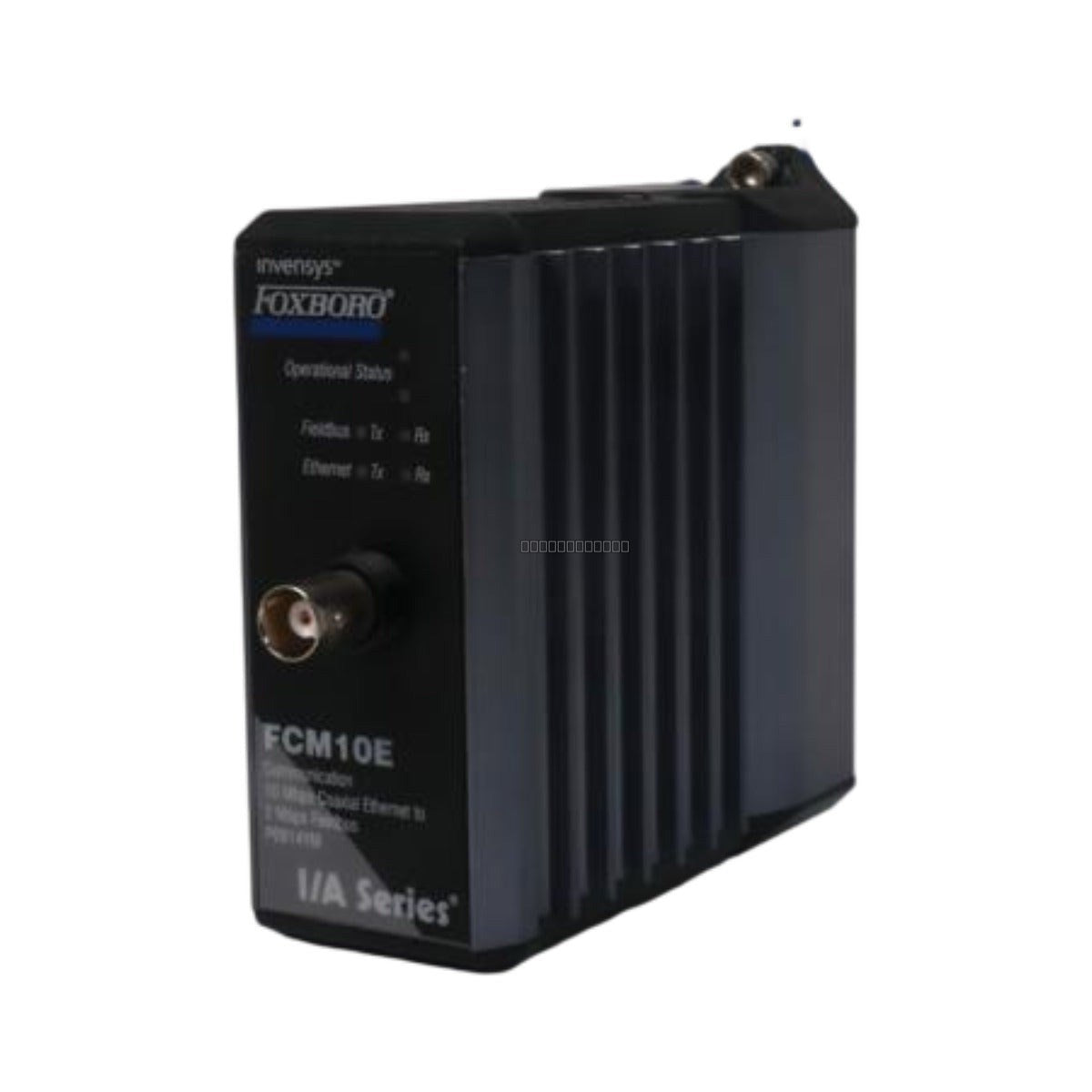

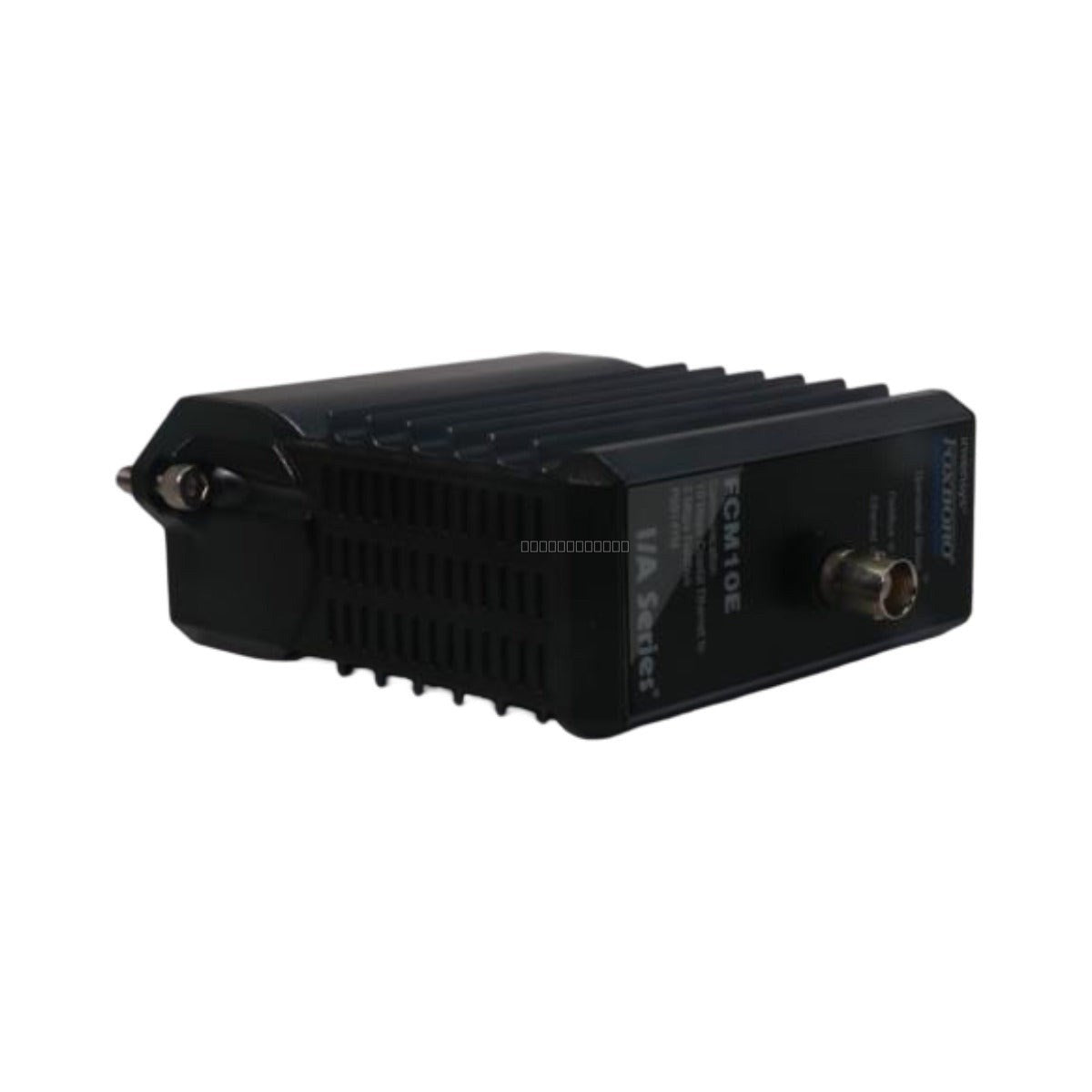

وحدة اتصالات الناقل الميداني Foxboro FCM10E I/A Series

التوفر: 10 متوفر في المخزون

الوصفيعمل FCM10E كوحدة اتصالات شبكة حقلية عالية الأداء ضمن نظام التحكم الموزع Foxboro I/A Series. يعمل كمحول إشارة بالغ الأهمية...

رمز المنتج: FCM10E

Manufacturer: Foxboro
Product No.: FCM10E
Product Type: وحدة الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 280g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

يعمل FCM10E كوحدة اتصالات شبكة حقلية عالية الأداء ضمن نظام التحكم الموزع Foxboro I/A Series. يعمل كمحول إشارة بالغ الأهمية بين شبكة التحكم إيثرنت بسرعة 10 ميجابت في الثانية والشبكة الحقلية للوحدات القائمة على HDLC بسرعة 2 ميجابت في الثانية. صُممت FCM10E خصيصًا للتطبيقات الحيوية في مصافي النفط ومحطات البتروكيماويات ومحطات الطاقة الحرارية، وتسهل التبادل السلس لبيانات العمليات ومعلومات التشخيص بين معالج التحكم ووحدات الشبكة الحقلية (FBMs). تدعم بنيتها القوية التكوينات المتكررة، مما يضمن أن نقطة فشل شبكة واحدة لا تعطل التحكم في العملية. من خلال توفير اتصال حتمي عالي السرعة، تلعب هذه الوحدة دورًا محوريًا في زيادة توفر النظام وتقليل فترات توقف المصنع غير المجدولة.

هندسة الاتصالات

تم تحسين بنية أجهزة FCM10E لترجمة البروتوكولات عالية السرعة وتخزين البيانات المؤقت. تتميز بمنفذ إيثرنت مخصص بسرعة 10 ميجابت في الثانية للتوصيل بالشبكة العقدية (Nodebus) أو الشبكة المتداخلة (Mesh) وواجهة ثانوية للشبكة الحقلية الداخلية للوحدة. تدير الوحدة جميع مهام الاتصال منخفضة المستوى، بما في ذلك التحقق من الأخطاء، وتأطير الحزم، واكتشاف التصادم، مما يقلل هذه المتطلبات عن معالج التحكم الرئيسي. تدعم تركيب أزواج متكررة، حيث تشترك وحدتان في نفس العنوان وتوفران تحولًا سلسًا في حالة فشل الأجهزة أو الارتباط. تراقب التشخيصات الذاتية المدمجة باستمرار قضبان الطاقة الداخلية وسلامة منفذ الاتصال، وتقدم تقارير فورية عن تغييرات الحالة إلى مدير النظام.

الميزات

ترجمة بروتوكولات عالية السرعة بين إيثرنت 10 ميجابت في الثانية وشبكة حقلية HDLC بسرعة 2 ميجابت في الثانية.
تدعم التكوين المتكرر لبيئات التحكم عالية التوافر.
تشخيصات ذاتية مدمجة للمراقبة في الوقت الفعلي للطاقة وسلامة الاتصال.
تخفف مهام الاتصال منخفضة المستوى عن معالج التحكم الرئيسي.
تدعم ما يصل إلى 64 وحدة FBM لكل جزء من الشبكة الحقلية.

التطبيقات

تم تصميم FCM10E للاندماج في بيئات Foxboro I/A Series DCS، والتي تستخدم بشكل شائع في:

مرافق معالجة النفط والغاز.
مصانع التصنيع البتروكيماوي.
محطات توليد الطاقة الحرارية.
أنظمة التشغيل الآلي الصناعية واسعة النطاق التي تتطلب تبادل بيانات حتمي عالي السرعة.

المواصفات الفنية

النموذج	FCM10E
نوع الوحدة	وحدة اتصالات الشبكة الحقلية
معدل بيانات الإيثرنت	10 ميجابت في الثانية
معدل بيانات الشبكة الحقلية	2 ميجابت في الثانية (HDLC)
أقصى دعم FBM	64 وحدة
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
درجة حرارة التخزين	-40 إلى +85 درجة مئوية
الرطوبة النسبية	5 إلى 95% (غير مكثفة)
استهلاك الطاقة	5 واط (نموذجي)
العزل	600 فولت تيار متردد (من المنفذ إلى الأرض)

إرشادات التركيب

تأكد من فصل طاقة النظام قبل تركيب الوحدة أو إزالتها من الرف.
تعامل مع الوحدة باستخدام احتياطات التفريغ الكهربائي الساكن (ESD) المناسبة لمنع تلف الدوائر الداخلية.
تأكد من أن الوحدة مثبتة بالكامل في الفتحة المخصصة لرف I/A Series للحفاظ على الاتصال الصحيح باللوحة الخلفية.
مد كابلات الاتصال بعيدًا عن خطوط الطاقة عالية الجهد ومصادر التداخل الكهرومغناطيسي (EMI).
تحقق من أن الوحدة مهيأة بشكل صحيح للتشغيل المتكرر إذا كانت تستخدم في زوج مقاوم للأعطال.

الامتثال والشهادات

تم تصميم FCM10E لتلبية المعايير الصناعية بما في ذلك متطلبات UL و CSA و CE و ATEX Zone 2 للمواقع الخطرة.

الأسئلة الشائعة

هل يدعم FCM10E التشغيل المتكرر؟
نعم، يدعم FCM10E تركيب أزواج متكررة، مما يسمح لوحدتين بمشاركة نفس العنوان وتوفير تحول سلس في حالة حدوث فشل في الأجهزة أو الارتباط.

ما هي الوظيفة الأساسية لـ FCM10E؟
يعمل كجسر اتصال، حيث يحول الإشارات بين شبكة التحكم إيثرنت بسرعة 10 ميجابت في الثانية والشبكة الحقلية للوحدات القائمة على HDLC بسرعة 2 ميجابت في الثانية ضمن نظام Foxboro I/A Series.
