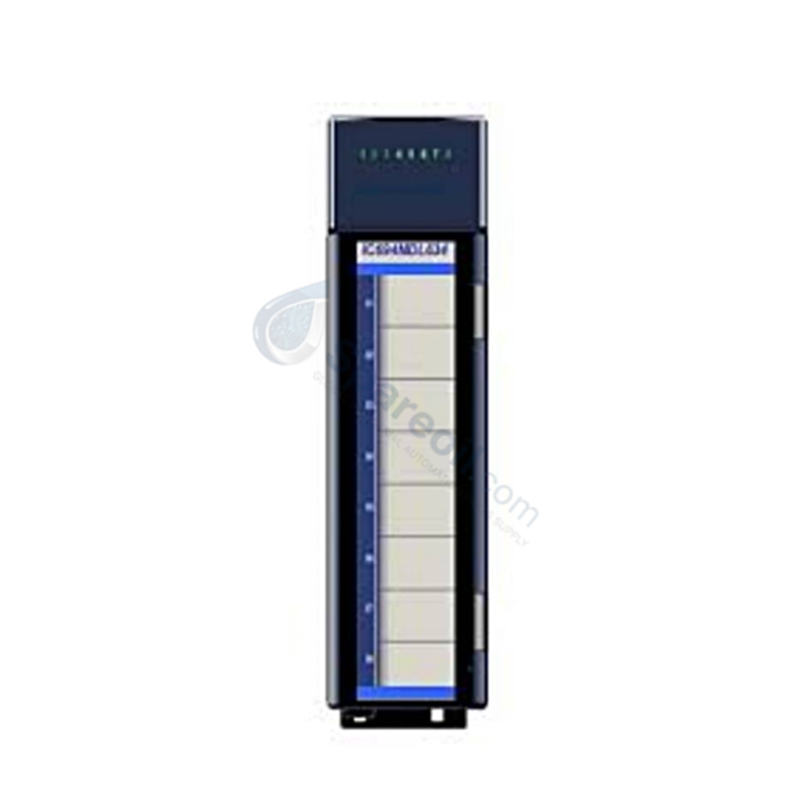

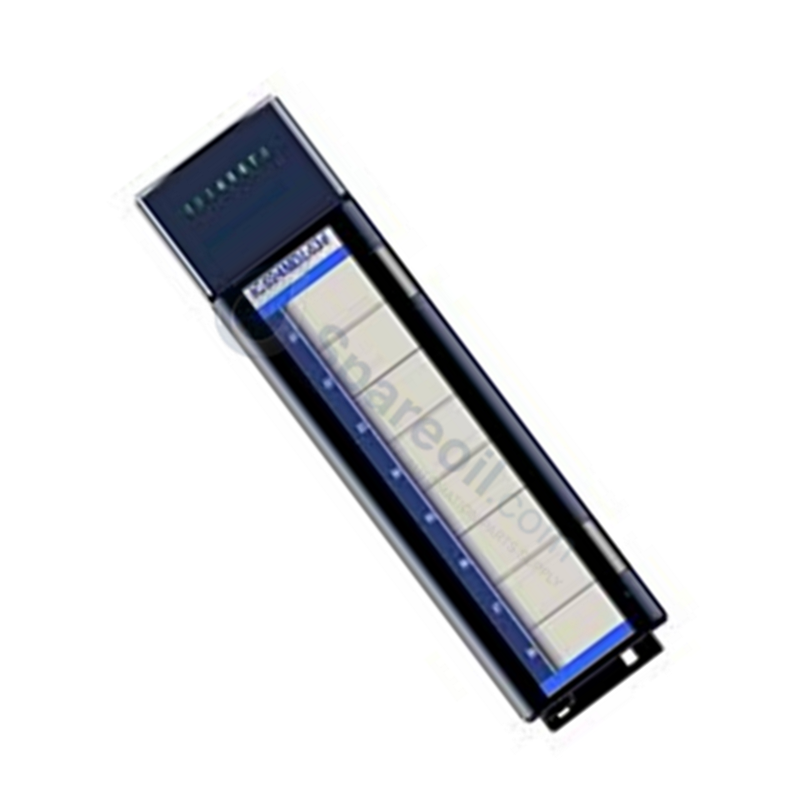

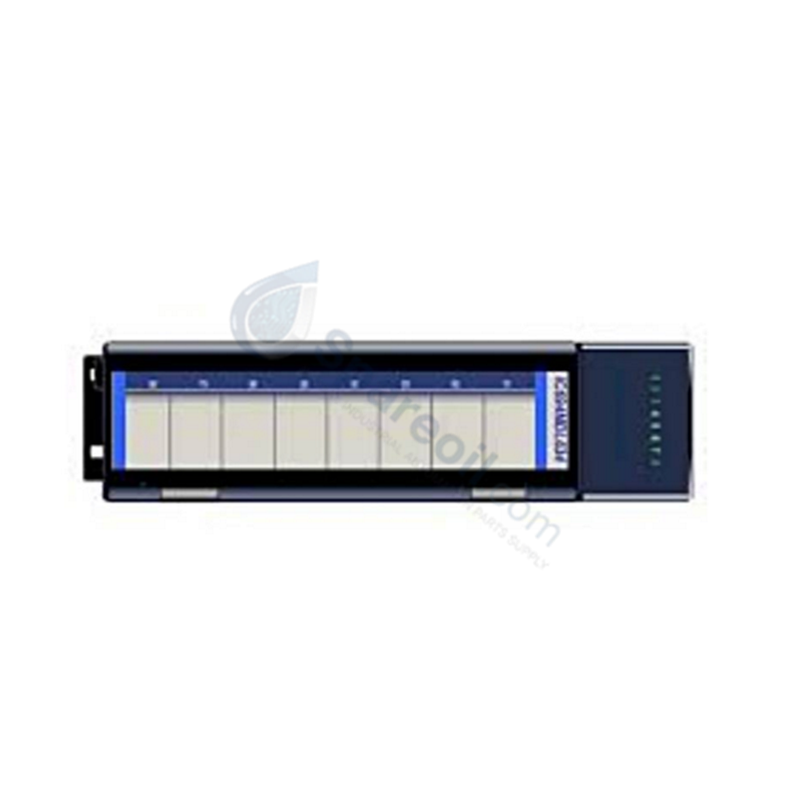

وحدة الإخراج المنفصلة IC694MDL758 GE Fanuc PACSystems RX3i

التوفر: 10 متوفر في المخزون

تعمل الوحدة GE IC694MDL758، والمفهرسة أيضًا باسم وحدة الإخراج المنفصلة IC694MDL758، كمكون مادي مخصص للتبديل ذي الحالة الصلبة لأحمال التيار...

رمز المنتج: IC694MDL758

Manufacturer: GE Fanuc
Product No.: IC694MDL758
Product Type: وحدات الخرج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تعمل الوحدة GE IC694MDL758، والمفهرسة أيضًا باسم وحدة الإخراج المنفصلة IC694MDL758، كمكون مادي مخصص للتبديل ذي الحالة الصلبة لأحمال التيار المستمر منخفضة الجهد ضمن شبكات PACSystems RX3i.

مواصفات الأجهزة

المعلمة	المواصفات
الطراز	IC694MDL758
العلامة التجارية	GE Fanuc / Emerson
المنشأ	معيار المصنع
الوزن	1.36 كجم (3.00 أرطال)
الأبعاد	يشغل فتحة واحدة في الهيكل
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	250 مللي أمبير كحد أقصى عند 5.0 فولت تيار مستمر (من ناقل اللوحة الخلفية)
كثافة القنوات	32 مخرجًا منفصلاً
تجميع المخرجات	مجموعتان معزولتان (16 قناة لكل مجموعة)
نوع منطق الإخراج	منطق إيجابي (مصدر)
جهد التشغيل المقدر	12 / 24 فولت تيار مستمر
نطاق جهد الإخراج	10.2 إلى 28.8 فولت تيار مستمر
تيار الإخراج لكل نقطة	0.5 أمبير كحد أقصى
تيار الإخراج لكل مجموعة	8.0 أمبير كحد أقصى
تصنيف تيار الاندفاع	5.4 أمبير لمدة 10 مللي ثانية (بدون تعثر حماية ضد الدائرة القصيرة الإلكترونية ESCP)
أقصى وقت استجابة	0.5 مللي ثانية
العزل	عزل جلفاني بين المجموعات
مؤشرات الحالة	32 مصباح LED أخضر للقنوات، 2 مصباح LED للأخطاء، 1 مصباح LED لحالة الوحدة
كتل أطراف توصيل متوافقة	IC694TBB032 (نمط الصندوق) أو IC694TBS032 (نمط الزنبرك)
توافق النظام	فتحات وحدة المعالجة المركزية PACSystems RX3i فقط (غير متوافق مع Series 90-30)

الشبكات الحتمية وقياس كثافة الإدخال/الإخراج

تقوم الوحدة بتنفيذ روتينات الأتمتة المنفصلة عن طريق تحويل 32 مخرجًا مصدرًا بحالة صلبة عبر اللوحة الخلفية المتوازية المحلية PACSystems RX3i. للحفاظ على أداء الشبكات الحتمية عند قياس الوحدات الإلكترونية عالية الكثافة داخل الهيكل، تسحب الوحدة 250 مللي أمبير ثابتًا من ناقل اللوحة الخلفية 5.0 فولت تيار مستمر. يراقب نظام الحماية الإلكترونية المدمج ضد الدائرة القصيرة (ESCP) حلقات الدوائر المادية عبر كل مجموعة مشتركة. في حالة حدوث دائرة قصيرة محلية، تقوم بنية ESCP بعزل العطل، وتحدد ملف تبديد الحرارة الداخلي، وتوجه إطار خطأ تشخيصي رقمي مباشرة إلى وحدة المعالجة المركزية الرئيسية دون تعطيل سرعة اتصال ناقل اللوحة الخلفية.

الأسئلة المتكررة

س: هل تدعم هذه الوحدة الإدخال والإخراج المباشر (التبديل السريع) أثناء تشغيل وحدة التحكم؟

ج: نعم. تسمح بنية نظام PACSystems RX3i بتنفيذ التبديل السريع لهذه الوحدة، شريطة أن يلتزم الفني بممارسات التأريض، وحدود سعة اللوحة الخلفية، وإرشادات الاستخراج الميكانيكي المحددة في دليل تثبيت RX3i.

س: كيف تتعامل الوحدة مع فقدان مفاجئ لجهد إمداد الجانب الميداني ضمن مجموعة إخراج؟

ج: تتضمن منطق الأجهزة دوائر فرعية تشخيصية تكتشف فقدان الطاقة الخارجية للمجال لكل من المجموعتين المعزولتين. عند الكشف، تقوم بتشغيل مؤشر LED مخصص للخطأ على اللوحة الأمامية وتنشئ تقرير خطأ منظم للإرسال إلى وحدة التحكم RX3i.

س: هل هذه الوحدة متوافقة مع اللوحات الخلفية القديمة لوحدة التحكم المنطقية القابلة للبرمجة من السلسلة 90-30؟

ج: لا. تم تصميم البرامج الثابتة والواجهة الكهربائية للوحدة حصريًا لمنصة PACSystems RX3i. لا يمكن تعيينها أو تثبيتها داخل هيكل من السلسلة 90-30.

إرشادات التثبيت الميداني

اعزل جميع مصادر الطاقة الخارجية لحلقات التيار المستمر ومداخل اللوحة الخلفية قبل البدء في توصيلات الأطراف أو وضع الوحدة.
طابق الغلاف الهيكلي للوحدة مع مسارات الفتحات الفيزيائية الدقيقة للوحة القاعدة RX3i المستهدفة.
ادفع الوحدة بقوة في الفتحة حتى تثبت ألسنة القفل البلاستيكية العلوية والسفلية على خطاطيف سكة الهيكل.
ثبت كتلة الأطراف 32 نقطة من طراز IC694TBB032 (نمط الصندوق) أو IC694TBS032 (نمط الزنبرك) في دبابيس توصيل اللوحة الأمامية.
ضع جميع خطوط إشارة الإمداد بجهد منخفض 12/24 فولت تيار مستمر في صواني كابلات منفصلة وموضوعة على مسافة لا تقل عن 30 سم من خطوط التيار المتردد عالية الطاقة أو موصلات التحكم في المحركات لتقليل التداخل الكهرومغناطيسي.
