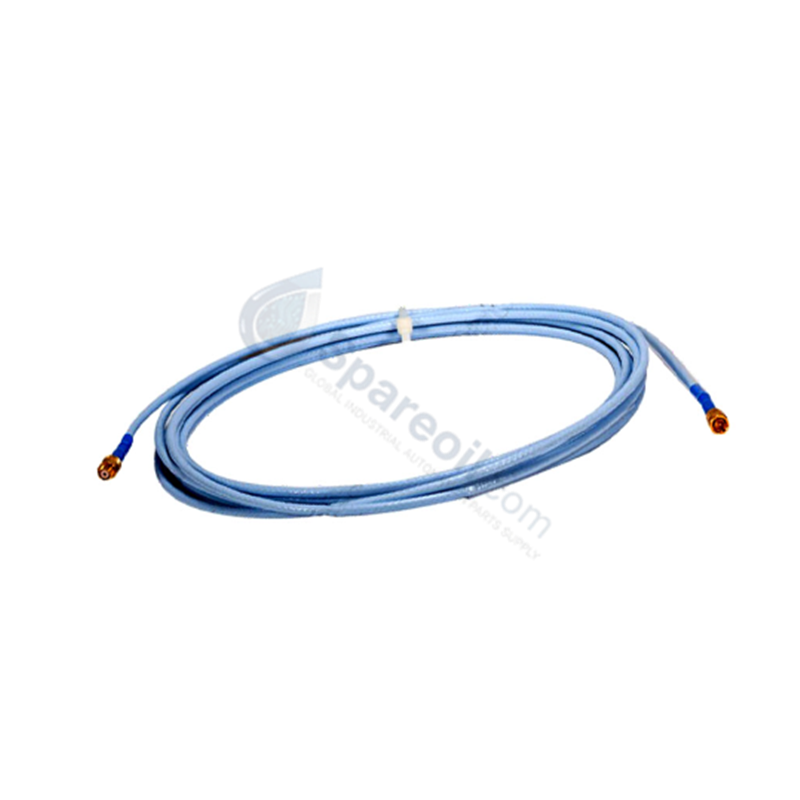

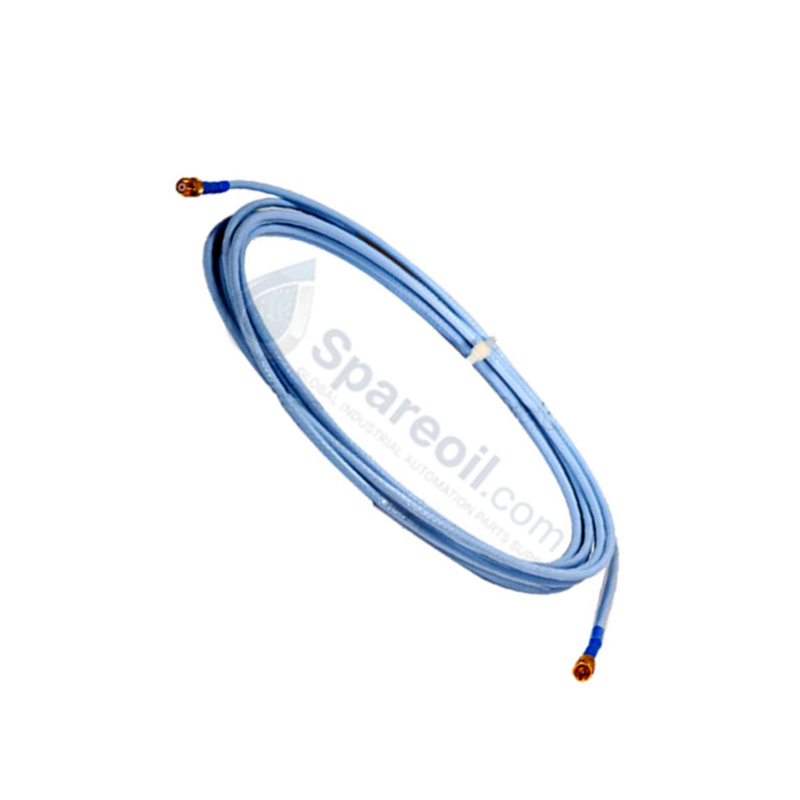

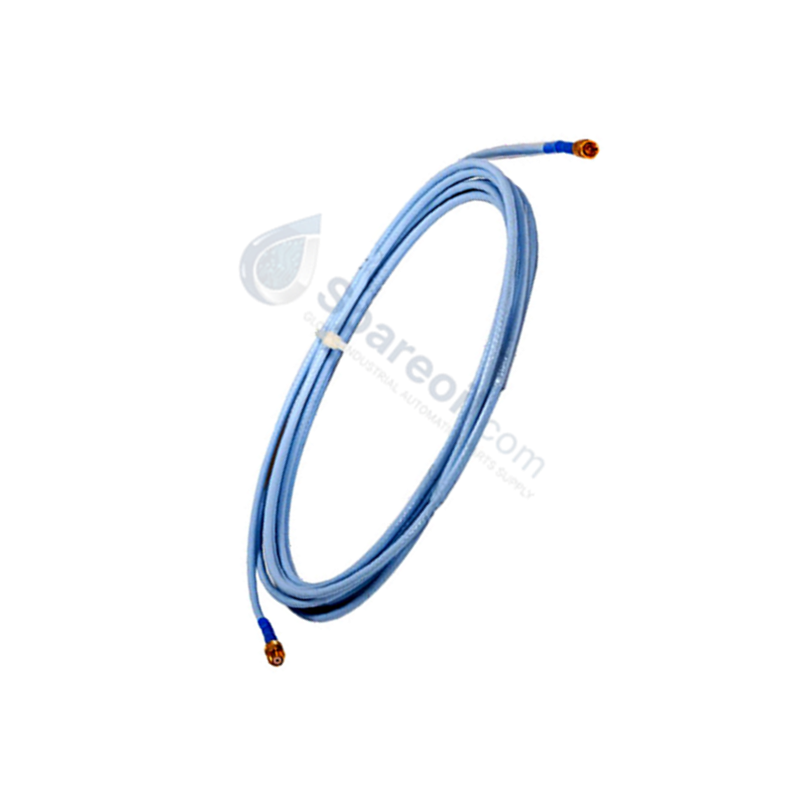

El Bently Nevada 330854-040-24-00, también catalogado como el cable de extensión 330854, funciona como un componente de hardware dedicado para la transmisión de señales de alta frecuencia entre sondas de proximidad y sensores Proximitor dentro de las redes del sistema de protección de maquinaria 3500. Transmite señales de excitación y condiciona los parámetros de RF devueltos para preservar el desplazamiento físico y las mediciones de vibración dinámica a través de la interfaz del transductor.

Desglose de sufijos y matriz de modelos

Las opciones de pedido del catálogo para el cable de extensión 330854-040-24-00 definen las siguientes especificaciones mecánicas y ambientales:

  • 330854: Designación del modelo base para el cable de extensión de 25 mm 3300 XL.
  • 040: Opción de longitud de cable: 4,0 metros (13,1 pies).
  • 24: Opción de armadura y cable: Cable FluidLoc para alta temperatura.
  • 00: Opción de aprobación de agencia: Sin aprobaciones (configuración estándar no peligrosa).

Especificaciones de hardware

Parámetro Especificación
Modelo 330854-040-24-00
Marca Bently Nevada
Origen Estados Unidos
Peso Peso del cable: 45 g/m (Peso de envío: 1,0 kg)
Dimensiones 4,0 m (13,1 pies) de longitud
Temperatura de funcionamiento -51 grados C a +177 grados C
Consumo de energía Medio físico pasivo (0 W)
Construcción del cable Cable FluidLoc para alta temperatura con barrera líquida interna
Emparejamiento del sistema Cable de 4,0 m (diseñado para una longitud total del sistema emparejada con una sonda de 25 mm)
Tipo de conector Conectores coaxiales miniatura ClickLock

Escalado de sonda de corrientes de Foucault y atenuación de señal

El cable de extensión 330854-040-24-00 está diseñado para mantener una impedancia eléctrica uniforme en todo el bucle de detección de alta frecuencia, preservando el escalado lineal de la sonda de corrientes de Foucault para sistemas de proximidad de 25 mm. La construcción FluidLoc para alta temperatura evita la entrada de fluido de proceso a lo largo del conductor del núcleo interno, protegiendo la fidelidad de la señal cuando se enruta a través de carcasas de máquinas hostiles.

Durante la puesta en marcha del sistema, el mantenimiento de una validación precisa del voltaje de espacio depende de una degradación de resistencia cero a través de las uniones coaxiales. La capacitancia del cable coincide con las tolerancias del circuito oscilador del Proximitor 3300 XL, evitando cambios de calibración en el seguimiento de la dinámica del rotor y manteniendo la supresión de la diafonía entre canales de sonda adyacentes.

Preguntas frecuentes

P: ¿Se puede acortar o empalmar el cable de extensión 330854-040-24-00 en el campo?

R: No. Cortar o empalmar cambia la capacitancia y la inductancia totales del circuito del cable. Esto altera la curva de calibración del sensor Proximitor, introduciendo errores significativos en el factor de escala en las lecturas de voltaje de espacio y las mediciones de vibración dinámica.

P: ¿Qué ventaja ofrece la opción de cable FluidLoc para alta temperatura (Opción 24) sobre el cable estándar?

R: La construcción del cable FluidLoc incluye una barrera interna que bloquea la migración de aceite, hidrocarburos líquidos y humedad a través del interior de la cubierta del cable, preservando las propiedades eléctricas en entornos de alta temperatura expuestos a fluidos.

Directrices de instalación en campo

  1. Inspeccione la cubierta del cable FluidLoc y los conectores ClickLock miniatura en busca de abrasión física, dobleces o contaminación de los pines antes de tenderlo.
  2. Tienda el cable a través de cajas de conexiones dedicadas o conductos metálicos, manteniendo un radio de curvatura estático mínimo de 25,4 mm (1,0 pulg).
  3. Mantenga una separación mínima de 300 mm entre el cable de extensión y las líneas de alimentación de CA de alto voltaje o el cableado VFD para evitar el acoplamiento de ruido inductivo.
  4. Alinee los conectores coaxiales, empuje hasta que el mecanismo ClickLock se enganche de forma segura y deslice una funda protectora de goma sobre la unión.
  5. Realice la validación del voltaje de espacio a través de los terminales de salida del Proximitor utilizando un multímetro digital; confirme que la lectura coincide con los objetivos del sistema (normalmente -10 VCC en el centro mecánico estático).
  6. Conecte la pantalla del cable exclusivamente a la toma de tierra del instrumento en el extremo del rack del Proximitor. Deje la pantalla flotando en el lado de la sonda para evitar bucles de tierra.
