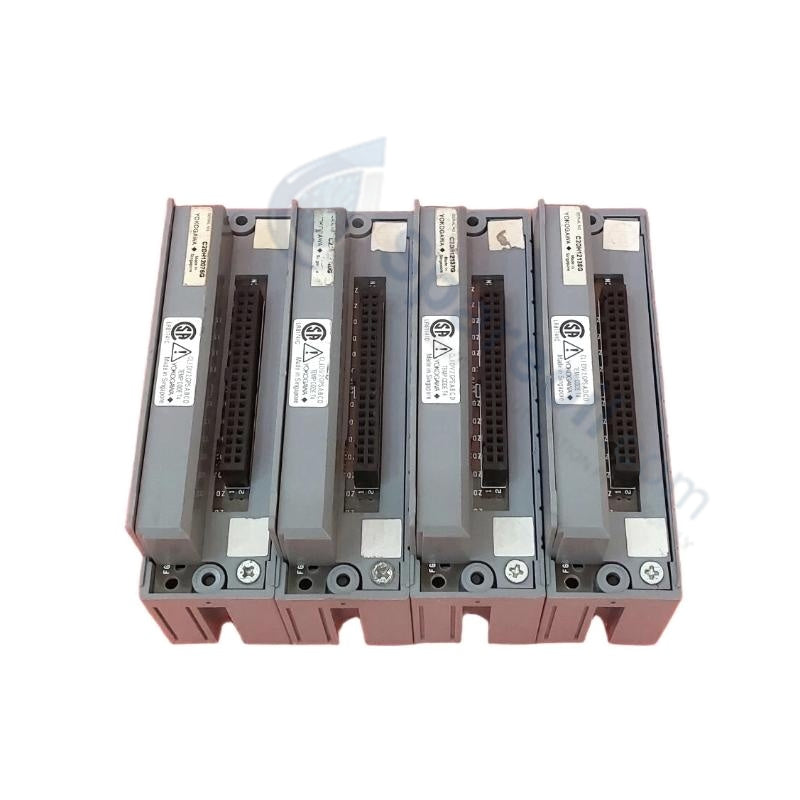

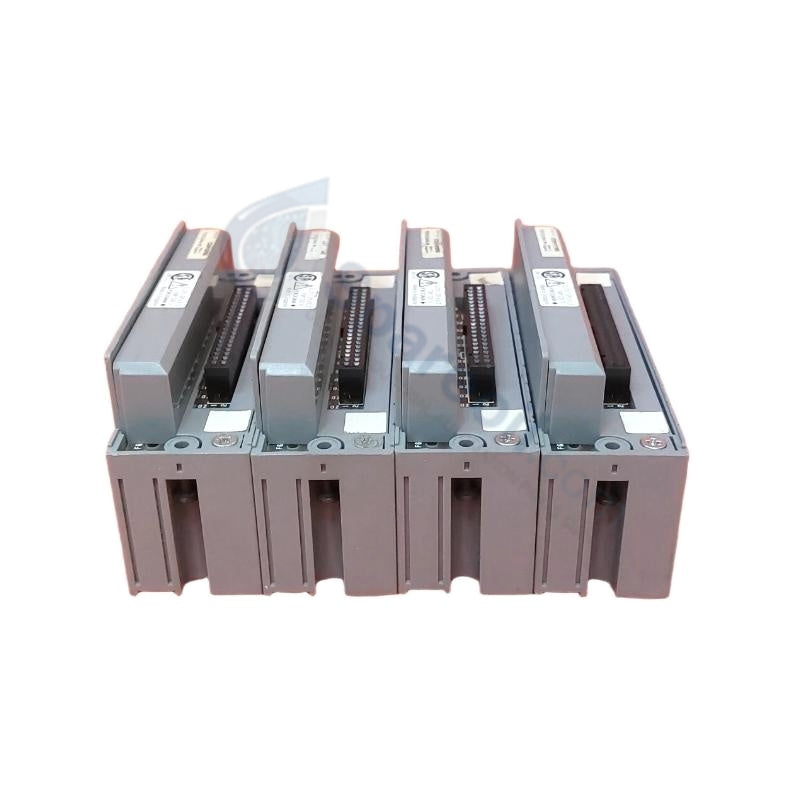

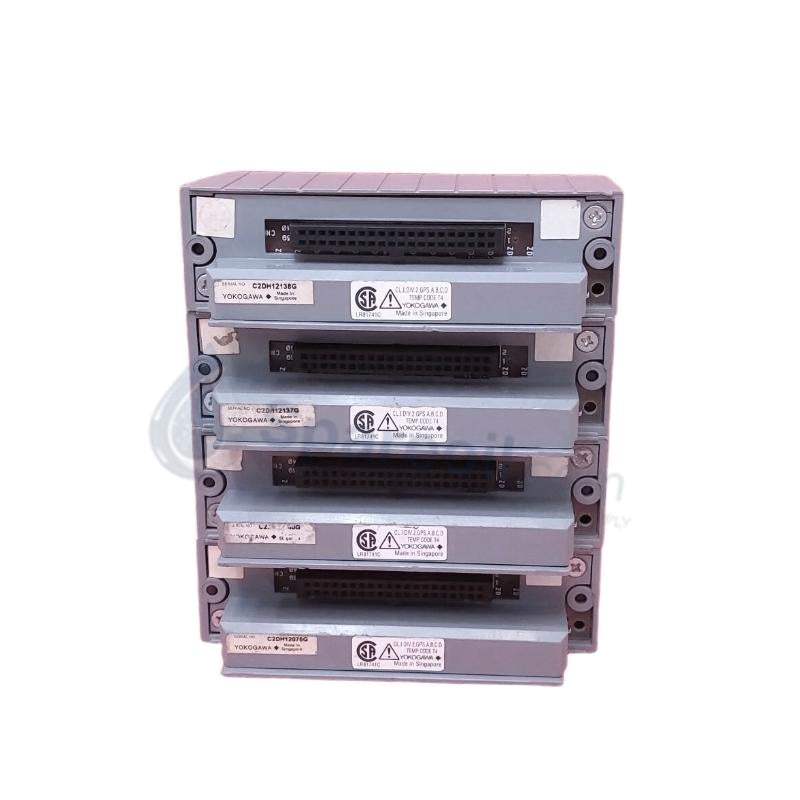

Módulo de entrada de termopar Yokogawa ATI3S-S00

El Yokogawa ATI3S-S00, también catalogado como Módulo de Entrada de Termopar ATI3S, funciona como un componente de hardware dedicado para la adquisición de señales de temperatura multicanal dentro de las plataformas de infraestructura Centum CS / Centum VP. Configurada como una unidad de interfaz para submódulos analógicos y de pulso aislados, la tarjeta convierte las diferencias de potencial de nivel de microvoltios de los sensores de campo en un formato digital de 16 bits para impulsar el seguimiento de procesos estructurales.

Selección de configuración de diseño: Diseño 1

Especificaciones de hardware

Parámetro Especificación
Modelo ATI3S-S00
Marca Yokogawa Electric Corporation
Origen Japón
Peso 0,3 kg
Dimensiones Tamaño estándar de módulo de E/S de campo
Temperatura de funcionamiento -20 a +60 grados C
Consumo de energía 3 W
Arquitectura de canales 16 canales de entrada de termopar (u 8 canales cuando se enruta con módulos de pulso seleccionados)
Configuración del sensor K, J, T, E, N, R, S, B (Tipos IEC estándar)
Rango de entrada eléctrica -200 a +1800 grados C (dependiendo del tipo de sensor)
Resolución del convertidor Conversión A/D de 16 bits
Precisión calibrada +/- 0,1% del fondo de escala
Tasa de actualización interna 100 ms típico
Aislamiento de límites Aislamiento de canal a sistema con una clasificación de 1500 VCA
Supresión de transitorios Supresores de sobretensión integrados que cumplen con los estándares EN 61000-6-2
Configuración del código de sufijo -S00 Tipo estándar de uso general (no antideflagrante)
Temperatura de almacenamiento -40 a +70 grados C
Rango de humedad 5 a 95% HR (sin condensación)

Atributos técnicos de instrumentación de control de procesos y DCS

Esta tarjeta de ejecución integra un circuito de compensación automática de unión fría (CJC) que compensa dinámicamente las variaciones de temperatura de los terminales durante el ciclo de digitalización de 100 ms. Para proteger la placa base del procesador interno contra la inducción de alto voltaje, las rutas de entrada cruzan una zona de aislamiento galvánico interno construida para soportar hasta 1500 VCA de estrés continuo. Al procesar señales de bajo voltaje en tramos largos, la arquitectura de entrada se basa en la parte frontal diferencial del módulo para cancelar el ruido de línea de alta frecuencia, mientras que los circuitos de supresión de sobretensiones a bordo desvían la energía transitoria a la línea de tierra del sistema antes de que degrade la sensible matriz del convertidor A/D.

Preguntas frecuentes

P: ¿Cómo restringe la clasificación de sufijo -S00 las ubicaciones de instalación del módulo?

R: La designación -S00 define un conjunto eléctrico de uso general que carece de barreras de seguridad intrínseca o cajas antideflagrantes; no debe colocarse directamente en entornos peligrosos sin una carcasa de contención purgada aprobada.

P: ¿Puede este componente de terminal procesar entradas y salidas analógicas mixtas simultáneamente?

R: Cuando se conecta a módulos base de doble función específicos como el AAI835, el enrutamiento interno divide el diseño del hardware en 4 canales de entrada y 4 canales de salida para gestionar bucles de campo concurrentes.

Pautas de instalación en campo

  • Fijación a la placa base del subsistema: Alinee los rieles de alineación del módulo con las guías de la ranura de la tarjeta activa, empujando el conjunto hacia adelante hasta que el conector de la placa base encaje en su posición antes de apretar los tornillos de retención del módulo.
  • Conexión del cable de compensación: Termine las líneas de termopar entrantes directamente en los terminales de abrazadera de presión utilizando los mismos cables de extensión de aleación, pelando el aislamiento hasta los límites de cobre limpios.
  • Seguimiento de la conexión a tierra del blindaje: Conecte los cables de drenaje del blindaje del cable externo a la barra de bus de tierra limpia del instrumento primario dentro del gabinete del panel, verificando que la unión del sensor permanezca aislada para eliminar los bucles de tierra.
  • Especificaciones de torsión: Asegure los terminales de tornillo a los valores de torsión industriales, asegurando un contacto físico uniforme para mantener un seguimiento preciso de la compensación de unión fría en toda la superficie del bloque de terminales.
