Cable de señal AKB336-M002 YOKOGAWA DCS

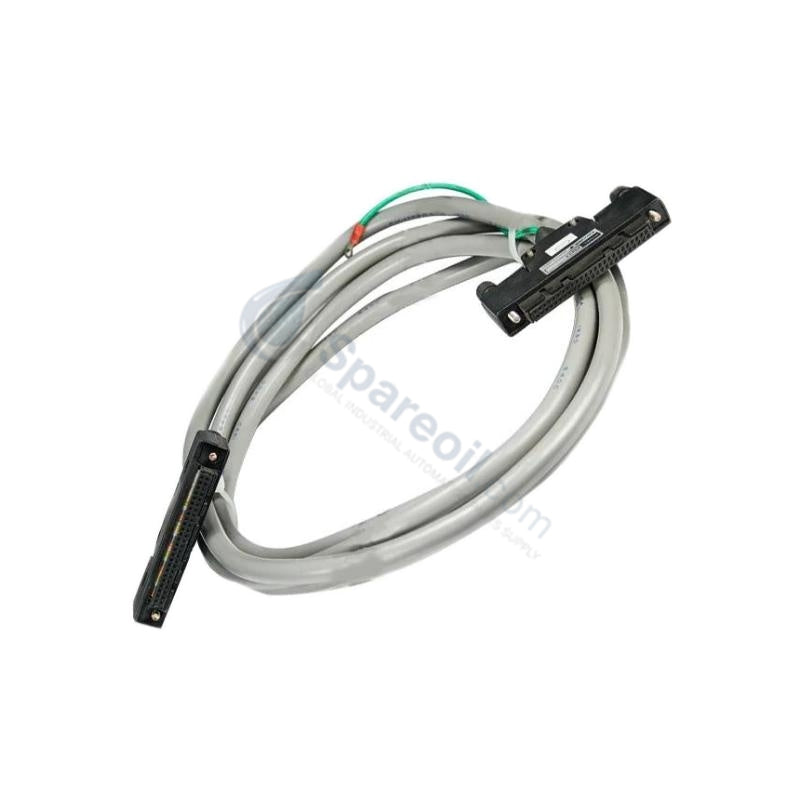

Cable de DCS CENTUM VP blindado YOKOGAWA AKB336-M002 de 50 pines

Cable de DCS CENTUM VP blindado YOKOGAWA AKB336-M002 de 50 pines

Disponibilidad: 10 Quedan en stock

Cable de señal YOKOGAWA AKB336-M002 El YOKOGAWA AKB336-M002, también catalogado como el cable de señal AKB336, funciona como un componente...

Código: AKB336-M002

Manufacturer: Yokogawa
Product No.: AKB336-M002
Product Type: Cables de señalización
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

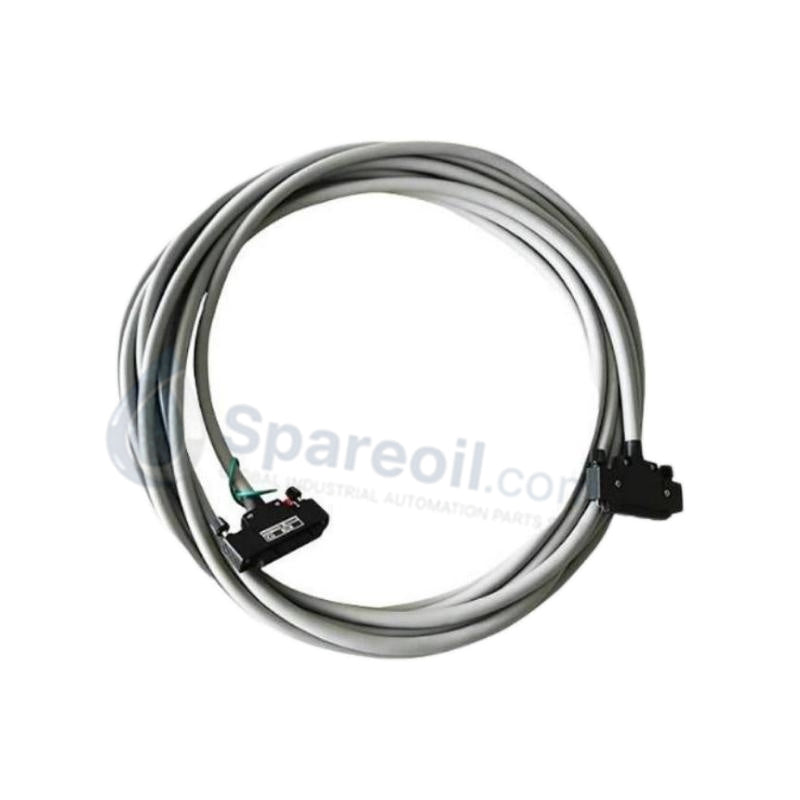

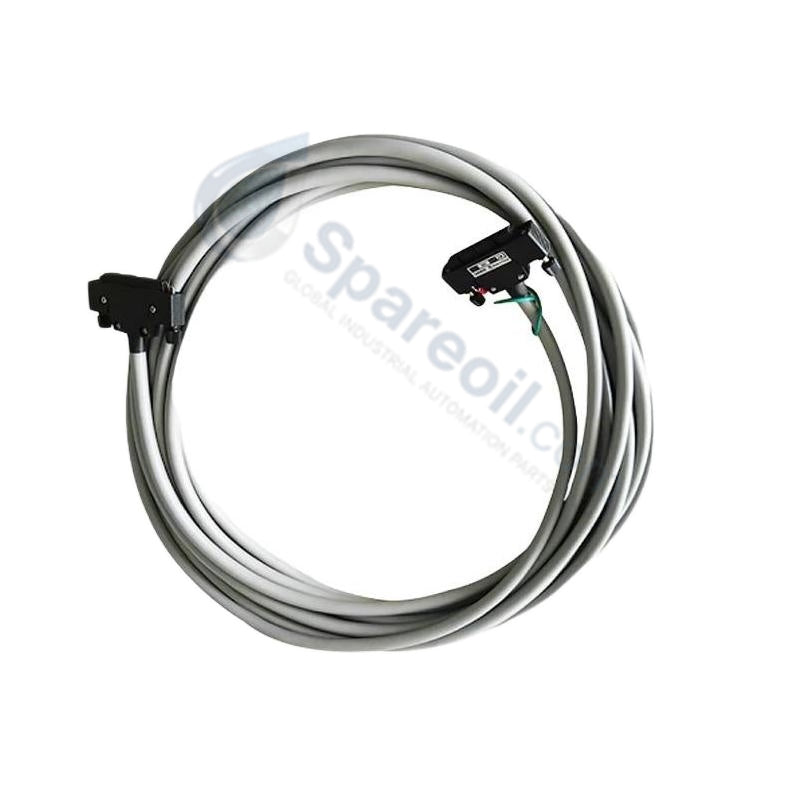

Cable de señal YOKOGAWA AKB336-M002

El YOKOGAWA AKB336-M002, también catalogado como el cable de señal AKB336, funciona como un componente de hardware dedicado para la interconexión de alta densidad dentro de las plataformas de red CENTUM VP/CS. El conjunto pasivo multinúcleo contiene 50 pines para ejecutar la transmisión de señal blindada punto a punto dentro de los gabinetes de control industrial. Este componente establece la trayectoria de conexión eléctrica directa que enruta los lazos de control analógicos y digitales de bajo voltaje entre los módulos de E/S de campo y las placas de terminales localizadas.

Especificaciones de hardware

Parámetro	Especificación
Modelo	AKB336-M002
Marca	Yokogawa
Origen	Japón
Peso	0,6 kg
Dimensiones	200 x 1,3 x 1,3 cm (2,0 metros de longitud total)
Temperatura de funcionamiento	-20 a +60 °C
Consumo de energía	Cable pasivo (0 W)
Tipo de cable	Cable de señal multinúcleo de alta densidad
Conector lado A	Conector de alta densidad de 50 pines
Conector lado B	Conector de alta densidad de 50 pines
Tensión nominal	30 VAC/DC máximo
Corriente nominal	1 A por pin máximo
Tensión soportada	500 VAC durante 1 minuto
Resistencia de aislamiento	100 Mohm o más a 500 VDC
Resistencia del conductor	120 ohm/km o menos a 20 °C
Radio de curvatura mínimo	80 mm
Estructura de blindaje	Cobre trenzado + lámina de aluminio
Material de la cubierta	PVC ignífugo
Código SA	8537101190

Atributos del módulo de control de procesos y DCS

El conjunto de interconexión utiliza límites de blindaje dedicados para admitir el protocolo de lazo HART de 4-20 mA en conjuntos de gabinetes densos. El blindaje de doble capa de cobre trenzado y lámina de aluminio mantiene un estricto aislamiento de canal a canal, evitando el deterioro de la señal entre lazos de voltaje adyacentes. Esta construcción evita que la interferencia electromagnética (EMI) externa corrompa las formas de onda de señales de bajo voltaje. Las conexiones moldeadas de fábrica de 50 pines preservan líneas de alta integridad a las estaciones de control de campo, eliminando las caídas de voltaje de los terminales y estabilizando las trayectorias de referencia de compensación de unión fría (CJC) en las placas de terminales conectadas.

Preguntas frecuentes

P: ¿Pueden los técnicos de instalación cortar o acortar el cable de 2,0 metros para que se ajuste a las dimensiones de un diseño personalizado?

R: No, la modificación en campo arruina la calibración de fábrica y daña la estructura de blindaje interno. La alteración de la cubierta anula las tolerancias técnicas para la resistencia del conductor y los límites de aislamiento.

P: ¿Cómo mitiga la infraestructura del cable la interferencia eléctrica de alta frecuencia de los equipos de conmutación vecinos?

R: La capa combinada de lámina de aluminio y el blindaje de cobre trenzado interceptan los campos de radiofrecuencia y electromagnéticos, dirigiendo las corrientes eléctricas inducidas de forma segura lejos de los núcleos de señal internos de 50 pines.

Pautas de instalación en campo

Alineación del acoplamiento del conector: Dirija el conector macho de 50 pines directamente en el puerto del cabezal del módulo para evitar que se doblen los pines. Apriete completamente todos los tornillos de retención integrados o los clips de enganche para asegurar la unión física contra las vibraciones de la máquina.
Aplicación del radio de curvatura: Encamine el cuerpo multinúcleo a través de los conductos de cables dedicados del gabinete, asegurando que el conjunto mantenga un radio de curvatura superior a 80 mm. Los giros bruscos comprimen las capas de aislamiento internas e inducen fracturas por tensión en los conductores.
Conexión a tierra del blindaje: Conecte el cable de drenaje a tierra integrado a la barra de conexión a tierra del chasis designada dentro del gabinete CENTUM. Mantenga las terminaciones a tierra uniformes en un solo punto para evitar que las corrientes de tierra circulantes introduzcan ruido en la señal.
Distancia de separación de la línea de alimentación: Mantenga una separación física mínima de 100 mm entre estos cables de señal de bajo voltaje y las redes de distribución de alimentación de CA pesadas para eliminar el acoplamiento de ruido inductivo.
