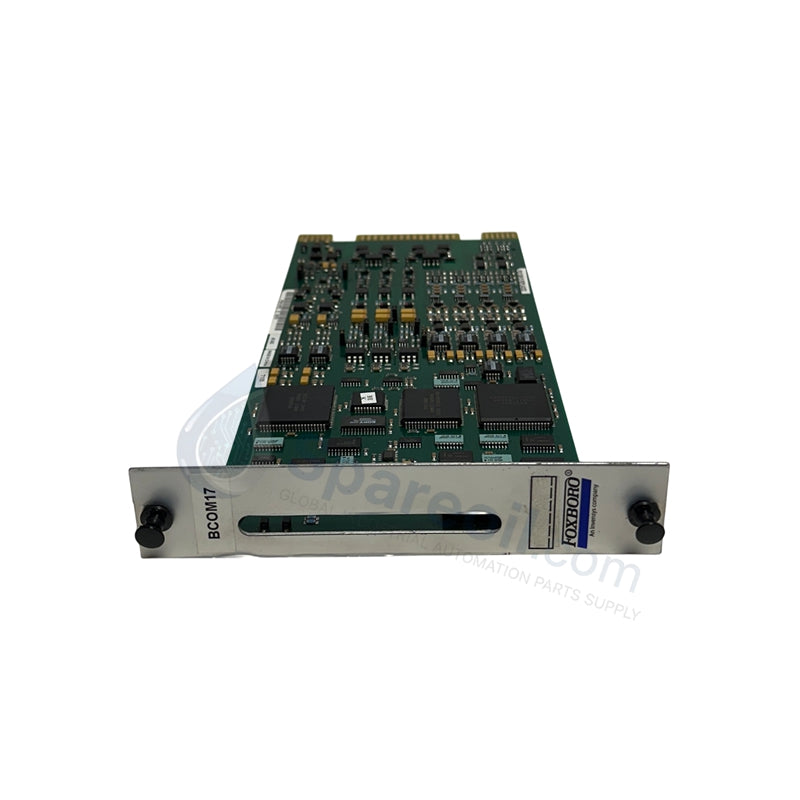

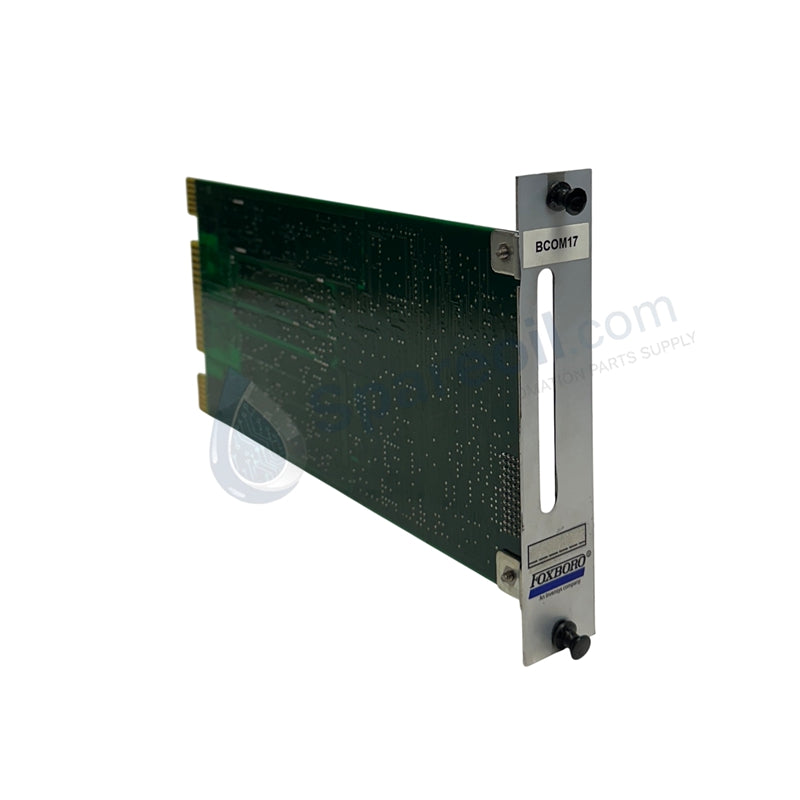

Módulo de comunicación de placa posterior P0914QG Foxboro

Módulo de comunicación de placa posterior P0914QG Foxboro | Nuevo y original en stock

Disponibilidad: 10 Quedan en stock

Módulo de comunicación de backplane Foxboro P0914QG BCOM17 El Foxboro P0914QG BCOM17, también catalogado como P0914QG Módulo de comunicación de...

Código: P0914QG BCOM17

Manufacturer: Foxboro
Product No.: P0914QG BCOM17
Product Type: Módulos de comunicación de la placa base
Product Origin: USA
Payment:T/T, Western Union
Weight: 160g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Módulo de comunicación de backplane Foxboro P0914QG BCOM17

El Foxboro P0914QG BCOM17, también catalogado como P0914QG Módulo de comunicación de backplane, funciona como un componente de hardware dedicado para el intercambio de datos entre procesadores de control y subsistemas de E/S dentro de las redes DCS de la serie Foxboro I/A. El hardware traduce las consultas de la capa lógica local en señalización física de backplane para coordinar la adquisición remota de datos. Al manejar la arbitraje de bus de bajo nivel directamente en la interfaz del chasis, el controlador incrustado estabiliza los bucles de sincronización entre los módulos de bus de campo interconectados y las unidades de procesamiento principales.

Especificaciones de hardware

Parámetro	Especificación
Modelo	P0914QG BCOM17
Marca	Foxboro
Origen	Estados Unidos
Peso	0,16 kg
Dimensiones	161 x 110 x 20 mm
Temperatura de funcionamiento	0 a +60 grados C
Consumo de energía	Menor o igual a 8 W
Compatibilidad del sistema	Foxboro I/A Series DCS
Función	Interfaz de comunicación entre procesadores y E/S
Memoria	16 MB SDRAM, 32 MB Flash
Fuente de alimentación	24 VCC nominales
Humedad	Hasta 95% HR (sin condensación)
Límites de choque	Choque de 15 g
Límites de vibración	Vibración de 0,05 g rms
Protocolos de comunicación	Bus de backplane Foxboro propietario, capa de campo multiprotocolo (Modbus, Profibus, DeviceNet)
Certificaciones	CE, UL, CSA, IEC 61131-2

Aislamiento de canal a canal e interfaz de control de backplane DCS

La arquitectura física interna impone un estricto aislamiento de canal a canal entre la electrónica de procesamiento interna y la infraestructura de bus de campo principal. Esta barrera galvánica aísla el ruido, los picos y los potenciales de tierra diferenciales hasta los límites de clasificación de seguridad definidos. Al integrar redes de campo como Modbus o Profibus, la unidad filtra las perturbaciones eléctricas externas antes de la carga de datos en el bus de backplane interno propietario. Además, las características de impedancia de línea se ajustan a los requisitos de la capa de protocolo de bucle HART de 4-20 mA, lo que permite un paso limpio de datos de variables secundarias sin perder los valores base de control analógico.

Preguntas frecuentes

P: ¿Cómo maneja la tarjeta de interfaz una falla localizada en el bus de alimentación en configuraciones de doble redundancia?

R: La placa de circuito cuenta con trayectorias diodo-OR internas independientes acopladas a entradas de 24 VCC separadas. Una falla o caída en una trayectoria de la fuente de alimentación desencadena una transición inmediata a nivel de hardware al riel interno alternativo, evitando interrupciones en el controlador de comunicación o corrupción de datos en el backplane.

P: ¿Cuáles son las restricciones de carga del backplane al agregar múltiples unidades P0914QG a un solo rack?

R: Cada módulo demanda una corriente máxima de 0,33 A a 24 VCC nominales. Los cálculos de la carga total de la configuración deben garantizar que el consumo de energía colectivo de todos los módulos insertados no supere la clasificación máxima de las fuentes de alimentación activas del backplane.

Pautas de instalación en campo

Conexiones a tierra de blindaje y configuraciones de cable de drenaje: Conecte los cables de blindaje de los cables multiprotocolo externos a la regleta de terminales de tierra del gabinete principal. Conecte a tierra el conjunto del cable estrictamente en un punto de terminación para evitar crear corrientes de tierra paralelas que disminuyan la efectividad de la arquitectura de aislamiento de canal a canal.
Acoplamiento de la placa base y alineación del conector: Alinee los bordes de la placa dentro de las guías del chasis de la estructura del rack de la serie I/A. Deslice la tarjeta hacia atrás hasta que el conjunto de pines de alta densidad se asiente uniformemente en el zócalo del backplane, luego asegure los tornillos de montaje para contrarrestar la vibración ambiental.
Mantenimiento del camino térmico: Deje un espacio libre mínimo de 50 mm por encima y por debajo de la estructura de la jaula de tarjetas. Asegúrese de que los paquetes de cables adyacentes no bloqueen los pasajes de aire verticales, manteniendo el flujo de aire convectivo de enfriamiento a través de los componentes del módulo bajo los parámetros de carga máxima.
