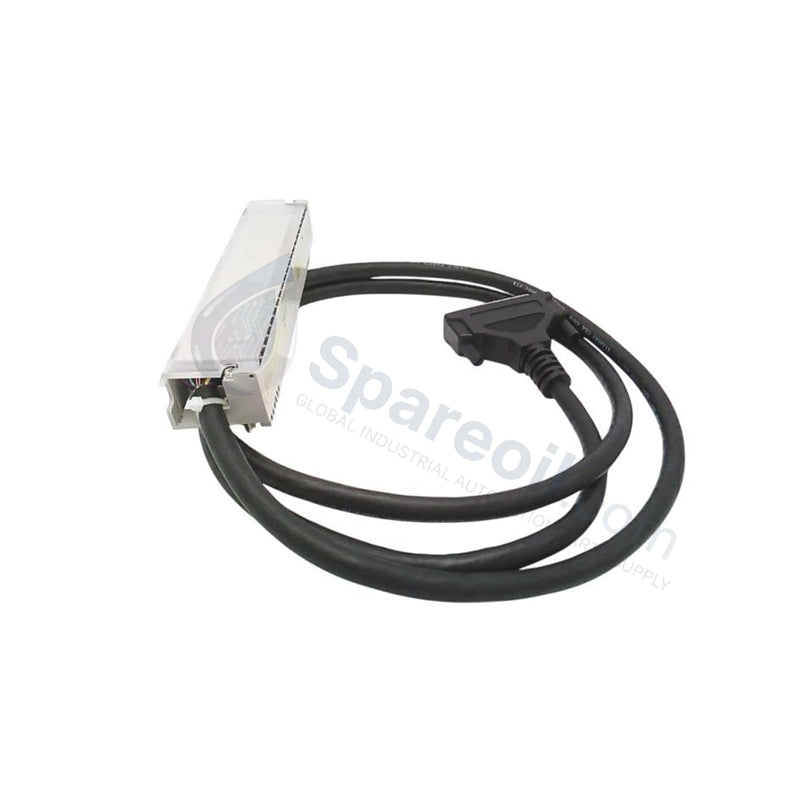

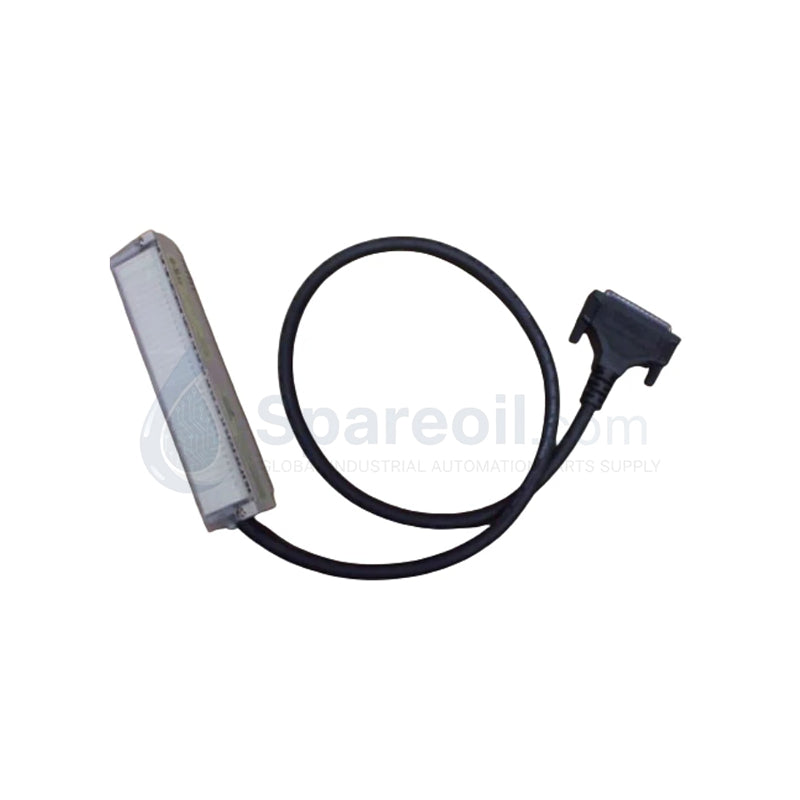

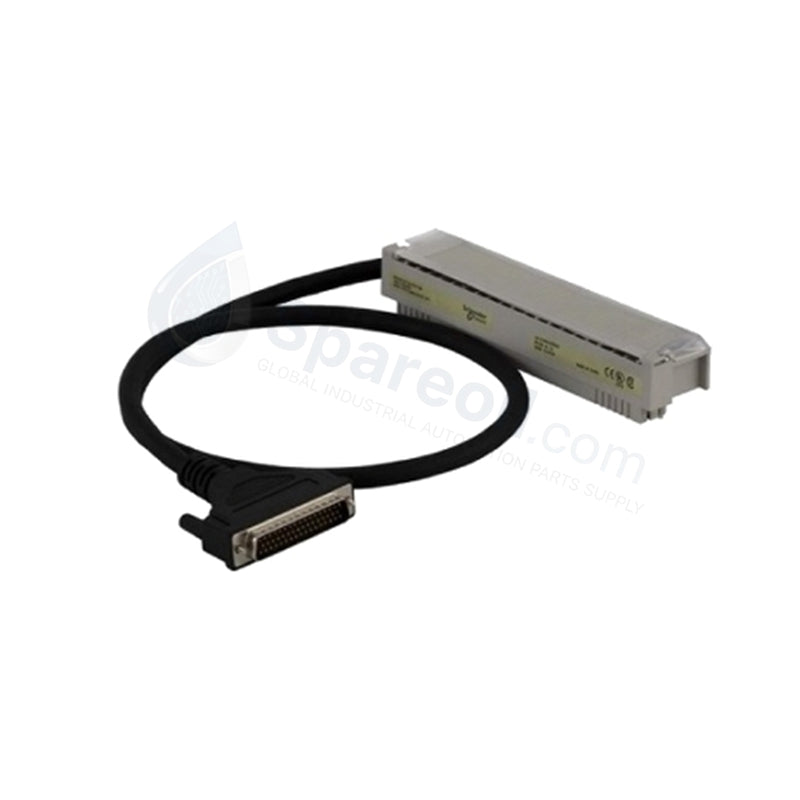

BMXFTW301S Schneider Electric Shielded Cordset

BMXFTW301S Schneider Electric 3m 20-Way Analog Cordset

BMXFTW301S Schneider Electric 3m 20-Way Analog Cordset

التوفر: 94 متوفر في المخزون

Schneider Electric BMXFTW301S Modicon X80 Preformed Cordset Configured for direct analog signal routing in Modicon X80 I/O platforms, the Schneider...

رمز المنتج: BMXFTW301S

Manufacturer: Schneider
Product No.: BMXFTW301S
Product Type: Preformed Cordsets
Product Origin: France
Payment:T/T, Western Union
Weight: 470g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Schneider Electric BMXFTW301S Modicon X80 Preformed Cordset

Configured for direct analog signal routing in Modicon X80 I/O platforms, the Schneider Electric BMXFTW301S (BMXFTW301S Shielded Preformed Cordset) provides direct physical/electrical execution. This hardware interface terminates at one end via a 20-way removable terminal block mapped to the module pins, while the opposite end transitions into color-coded flying leads compliant with the DIN 47100 standard for remote terminal distribution.

Hardware Specifications

Parameter	Specification
Model	BMXFTW301S
Brand	Schneider Electric
Origin	France
Weight	0.47 kg
Dimensions	25.000 x 25.000 x 4.000 cm (Package dimensions)
Operating Temp	-25...70 deg C (Standard industrial rack rating)
Power Consumption	Passive component (0 mA backplane draw)
Cable Length	3 m
Wire Section	0.324 mm2
Wire Gauge	22 AWG
Electrical Connection	1 x 20-way removable terminal block / 1 x free end with flying leads
Cable Construction	Shielded twisted pair elements
Compatibility	BMXAMO0210, BMXAMM0600, BMXAMI0410 analog modules

Deterministic Network Shield Integrity and I/O Density Scaling

The physical implementation of the BMXFTW301S relies on continuous overall shielding to minimize electromagnetic interference across high-density I/O scaling architectures. When processing sub-millisecond updates routed through Profinet / EtherNet/IP deterministic networks, signal propagation requires structured grounding pathways. The integrated shield foil isolates adjacent low-voltage analog channels, preventing mutual inductance from altering 4-20 mA or 1-5 VDC instrument loops routed to the host processor.

Frequently Asked Questions

Q: Can the 20-way removable terminal block be inserted into the I/O module while the system rack is powered?

A: Yes, the mechanical keying and physical connector housing support hot-swap insertion and removal on the analog I/O module faceplate without interrupting the remaining backplane bus segments.

Q: How is the cable shield grounded to prevent noise injection into the analog input cards?

A: The cable shield must be clamped to the industrial enclosure grounding rail or the dedicated Modicon X80 grounding bar at the module end to establish low-impedance path to earth.

Field Installation Guidelines

Verify the module model numbers (BMXAMO0210, BMXAMM0600, or BMXAMI0410) prior to inserting the 20-way terminal block to avoid incorrect contact matching.
Do not bend the preformed cable beyond a minimum static bend radius of 10 times the outer cable diameter during vertical wireway routing.
Reference the DIN 47100 color-coding chart exclusively during termination of the flying leads to ensure correct channel-to-terminal correlation at the field junction box.
Strip outer insulation at the free end using precision tools to avoid nicking the underlying 22 AWG conductors.
