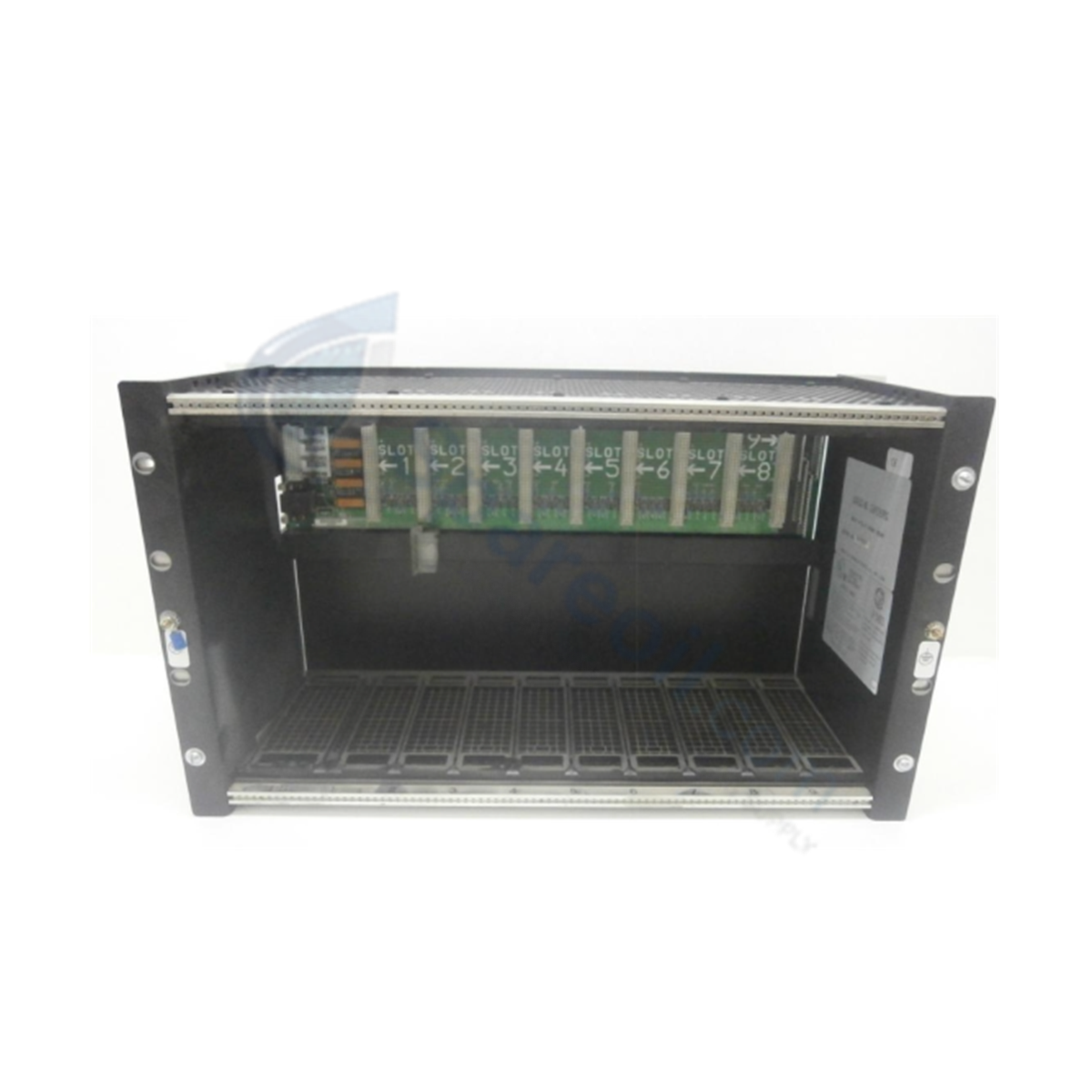

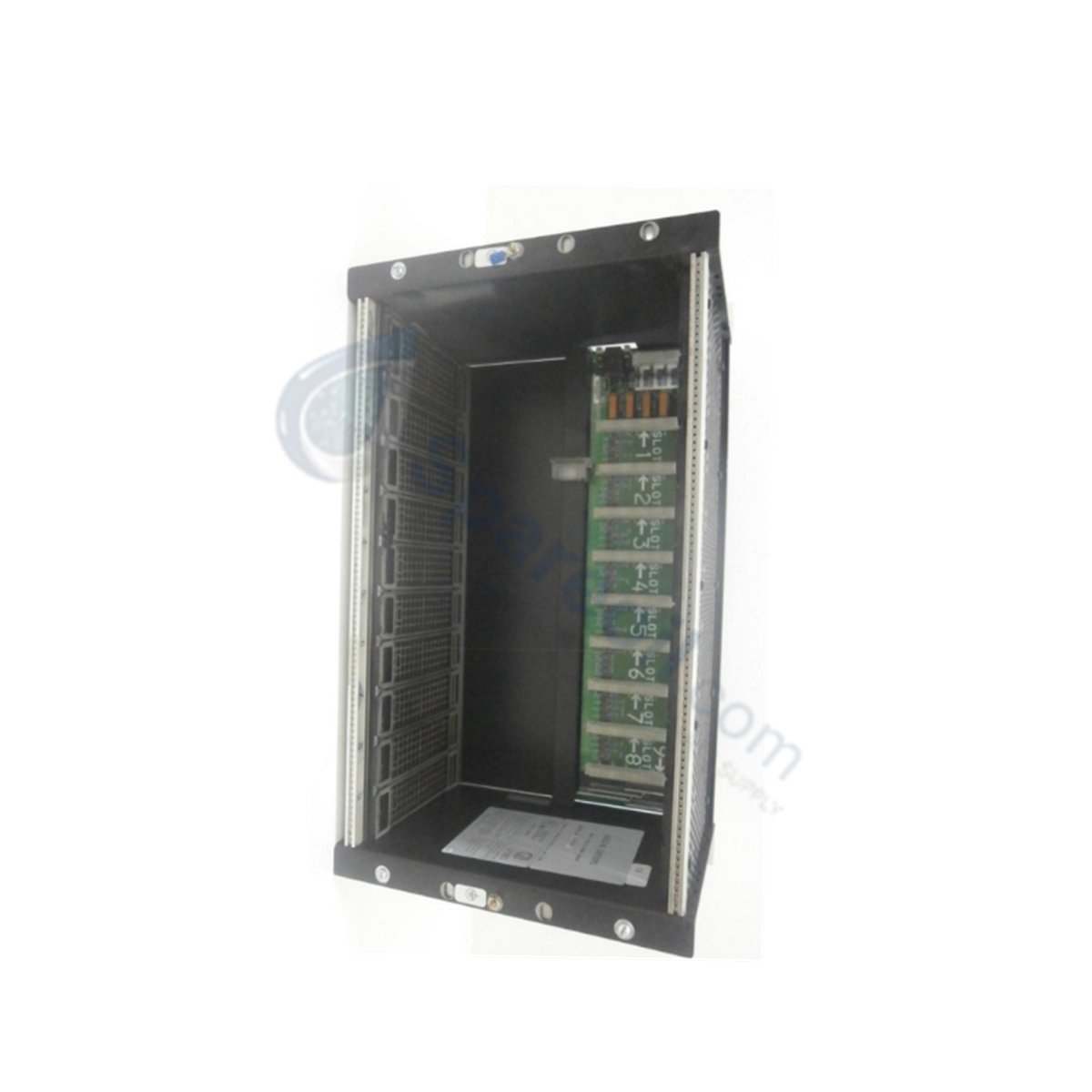

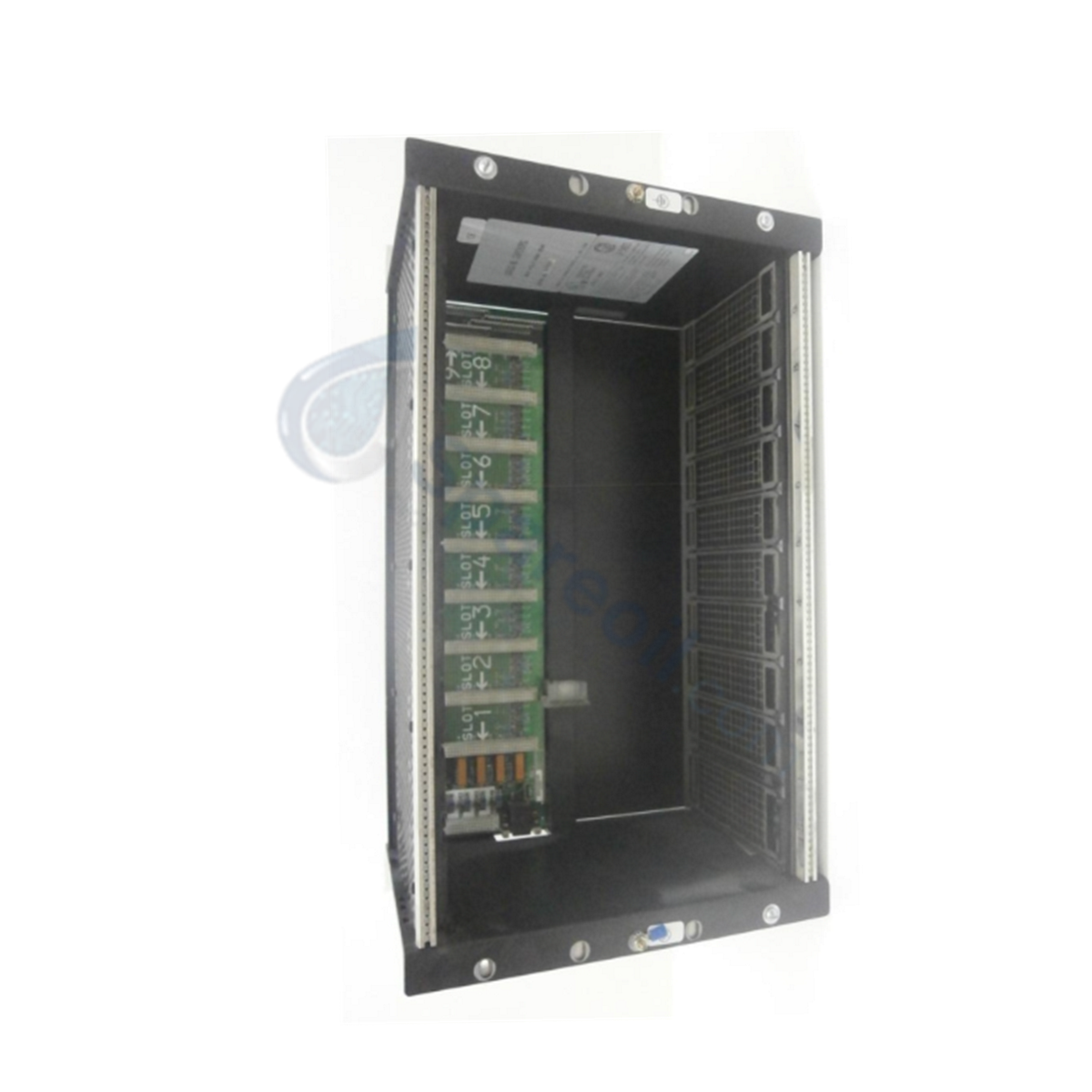

يعمل GE IC697CHS791، المصنف أيضًا باسم IC697CHS791 Module Rack، كمكون أجهزة مخصص للتركيب المادي وتكامل ناقل اللوحة الخلفية ضمن منصات السلسلة 90-70. ويضم هذا المكون وحدات تزويد الطاقة، ووحدات المعالجة المركزية، ووحدات الإدخال/الإخراج، مما يسهل التوصيلات الكهربائية عبر ناقل اللوحة الخلفية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | IC697CHS791 |
| العلامة التجارية | GE Fanuc Emerson |
| المنشأ | الولايات المتحدة |
| الوزن | 4.39 كجم (9.69 رطل) |
| الأبعاد | تصميم قياسي لرف بحجم 19 بوصة مع 9 فتحات |
| درجة حرارة التشغيل | 0 إلى 40 درجة مئوية |
| درجة حرارة التخزين | 0 إلى 50 درجة مئوية |
| دعم وحدة تزويد الطاقة | وحدات تيار متردد وتيار مستمر |
| متطلبات تيار ناقل الإدخال/الإخراج | 0.5 أمبير |
| الرطوبة النسبية | 80% كحد أقصى، غير مكثف |
| ارتفاع التشغيل | 1000 متر كحد أقصى فوق مستوى سطح البحر |
تكامل اللوحة الخلفية وتوسيع كثافة الإدخال/الإخراج
تدعم البنية المادية لـ IC697CHS791 توسيع كثافة الإدخال/الإخراج المادية من خلال توفير 9 فتحات لاستيعاب وحدات المعالجة والاتصال والواجهة. يتطلب ناقل اللوحة الخلفية الداخلي تيارًا أساسيًا يبلغ 0.5 أمبير للحفاظ على منطق التوجيه. تتصرف حركة مرور الناقل بشكل حتمي عبر جميع الفتحات دون الحاجة إلى تراخيص سرعة اتصال ناقل اللوحة الخلفية الخارجية. يمنع التوجيه الميكانيكي المتكامل تمامًا اختلال الوحدات أثناء الإدخال، مما يضمن توصيلات دبابيس كهربائية فيزيائية تحت الاهتزازات التشغيلية الفيزيائية.
الأسئلة المتداولة
س: هل يتطلب هيكل IC697CHS791 مروحة تبريد نشطة؟
ج: لا. لا يلزم وجود مروحة تبريد نشطة للتركيب والتشغيل القياسي، شريطة أن يسمح الحمل الحراري للهواء المحيط بتبديد الحرارة ضمن حد درجة حرارة التشغيل المقدرة من 0 إلى 40 درجة مئوية.
س: هل يمكن تركيب وحدات تزويد طاقة بتيار متردد وتيار مستمر في هذا الرف؟
ج: نعم. تم تصميم بنية الرف لدعم وحدات تزويد الطاقة بتيار متردد وتيار مستمر لتوزيع الطاقة عبر ناقل اللوحة الخلفية.
س: هل يدعم هذا الرف التوجيه المادي لمنع التركيب الخاطئ للوحدات؟
ج: نعم. يتم دعم التوجيه الميكانيكي بالكامل لضمان أن الوحدات لا يمكن إدخالها إلا في تخصيصات الفتحات التي تتطابق مع ملفات تعريف مفاتيحها الكهربائية.
إرشادات التركيب في الموقع
- محاذاة التركيب: قم بتثبيت رف الوحدة باستخدام مثبتات التركيب الأمامية على إطار رف قياسي بحجم 19 بوصة.
- متطلبات التأريض: تأكد من توصيل الهيكل المعدني للرف بالأرض الواقية الأساسية للمرفق قبل تركيب أي وحدات وحدة معالجة مركزية أو وحدات طاقة نشطة.
- تخليص تدفق الهواء المحيط: حافظ على مسافة تخليص كافية فوق وتحت الرف لمنع تجاوز درجات الحرارة الحد الأقصى البالغ 40 درجة مئوية.
- إعداد توجيه الوحدة: اضبط المفاتيح الميكانيكية في كل فتحة لتتوافق مع تخصيص الوحدة المحدد قبل دفع الوحدات إلى موصلات اللوحة الخلفية.
