ورقة بيانات ودليل فني لوحدة FS-16DI-RL من Honeywell Safety Manager

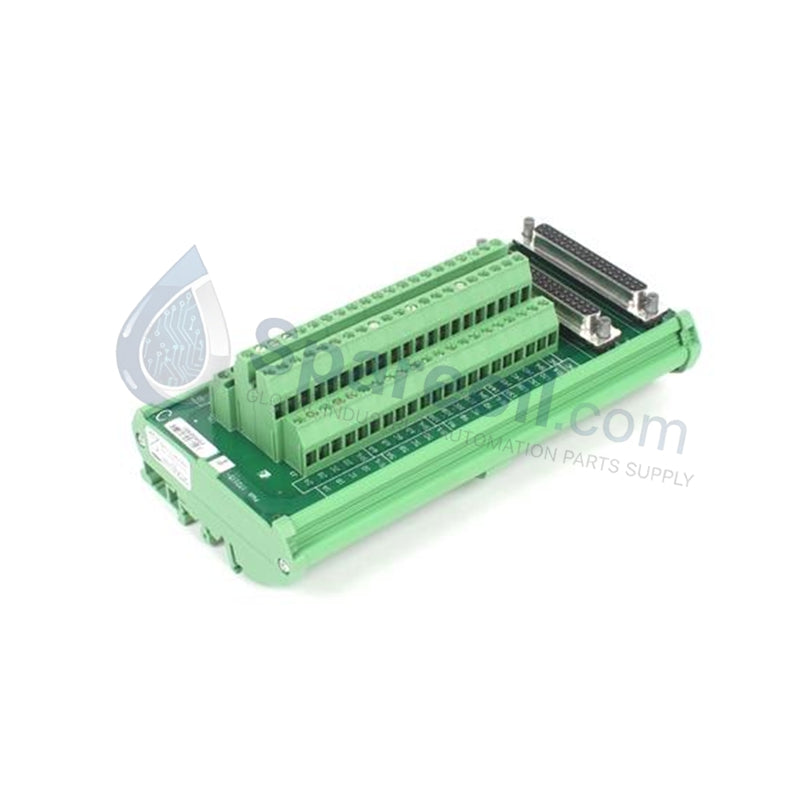

وحدة الإدخال الرقمي المعزولة ذات الـ 16 قناة والمزودة بمرحلات Honeywell FS-16DI-RL Safety Manager

وحدة الإدخال الرقمي المعزولة ذات الـ 16 قناة والمزودة بمرحلات Honeywell FS-16DI-RL Safety Manager

التوفر: 20 متوفر في المخزون

وحدة الإدخال الرقمي للسلامة Honeywell FS-16DI-RL تعمل وحدة الإدخال الرقمي Honeywell FS-16DI-RL، والمعروفة أيضاً باسم FS-16DI-RL (معزولة بمرحل)، كمكون أجهزة...

رمز المنتج: FS-16DI-RL

Manufacturer: Honeywell
Product No.: FS-16DI-RL
Product Type: وحدة الإدخال الرقمي
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال الرقمي للسلامة Honeywell FS-16DI-RL

تعمل وحدة الإدخال الرقمي Honeywell FS-16DI-RL، والمعروفة أيضاً باسم FS-16DI-RL (معزولة بمرحل)، كمكون أجهزة مخصص لاستشعار الإشارة المنفصلة بـ 16 قناة ضمن منصات Honeywell Experion PKS و Safety Manager. تتصل مباشرة بجهات اتصال جافة خالية من الجهد ومدخلات جهد تيار مستمر نشطة بجهد 24 فولت تعمل عبر عتبات منطقية تتراوح من 18 فولت تيار مستمر إلى 30 فولت تيار مستمر. يقطع عزل المرحل لكل قناة على حدة الروابط الكهربائية المادية بين الأجهزة الميدانية واللوحات الخلفية للنظام المركزي، مما يمنع الضوضاء الكهربائية والعوامل العابرة عالية الطاقة من الوصول إلى المعالجات الأساسية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	FS-16DI-RL
الماركة	Honeywell
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.35–0.45 كجم (0.5–0.7 كجم للتجميع عند الشحن)
الأبعاد	ملف تركيب مدمج للخزانة
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية (-4 درجة فهرنهايت إلى +140 درجة فهرنهايت)
استهلاك الطاقة	0.5–0.7 أمبير عند 24 فولت تيار مستمر اسمي
كثافة القنوات	16 قناة إدخال منفصلة
تيار الإدخال	7 مللي أمبير لكل قناة
أنواع إشارة الإدخال	تلامس جاف، مدخلات جهد (18–30 فولت تيار مستمر)
نوع العزل	عزل مرحل بين القنوات واللوحة الخلفية
التشخيصات	كشف التلامس المفتوح، كشف الدائرة القصيرة، مؤشرات LED للأعطال
تنسيق التركيب	قضيب DIN أو مثبت على رف
الشهادات	متوافق مع CE، UL، CSA

عزل قناة إلى قناة واتصال حلقة HART

تحتوي كل دائرة إدخال على حواجز عزل مرحلية فردية لإنشاء عزل جلفاني حقيقي بين نقاط الأطراف الميدانية ومنطق اللوحة الخلفية الداخلية. تمنع آلية الفجوة الهوائية المادية هذه الحلقات الأرضية والضوضاء الناتجة عن الوضع المشترك وارتفاعات الجهد من الانتشار عبر القنوات المجاورة. على الرغم من أنها مصممة أساساً لمعالجة حالات التشغيل/الإيقاف المنفصلة، فإن مقاومة الضوضاء العالية وخصائص سكة الجهد المستقرة تمنع التداخل الكهرومغناطيسي عند توجيهها بجوار أسلاك بروتوكول حلقة HART 4-20 مللي أمبير وناقلات الإدخال/الإخراج التناظرية.

الأسئلة الشائعة

س: ما هي إمكانيات التشخيص التي تدعمها وحدة FS-16DI-RL؟

ج: تجري الوحدة فحوصات تشخيصية للأجهزة، بما في ذلك كشف التلامس المفتوح، وكشف الدائرة القصيرة، ومؤشر مرئي لحالة الحلقة عبر مؤشرات LED للأعطال في اللوحة الأمامية لمنع الأعطال غير المكتشفة في حلقات السلامة.

س: هل تدعم FS-16DI-RL الاتصال المباشر للمفاتيح الميدانية الخالية من الجهد؟

ج: نعم. تستوعب الوحدة مدخلات التلامس الجاف عن طريق توفير تيار ترطيب داخلي (~7 مللي أمبير لكل قناة) لتحديد حالات التلامس المفتوحة والمغلقة دون الحاجة إلى حقن طاقة خارجية.

س: هل يمكن تبديل FS-16DI-RL بساطة أثناء تشغيل النظام النشط؟

ج: نعم. في تكوينات Safety Manager الاحتياطية، يمكن إزالة وحدة معطلة واستبدالها دون فصل الأسلاك الميدانية أو قطع الطاقة عن الوحدات العاملة المجاورة.

إرشادات التركيب الميداني

قم بتركيب الوحدة بإحكام على قضبان DIN القياسية أو إطارات الرفوف داخل حاويات التحكم. قم بتوجيه أسلاك الإشارة الميدانية عبر ممرات الأسلاك المخصصة، مع إبقاء خطوط إشارة 24 فولت تيار مستمر مفصولة مادياً عن خطوط طاقة التيار المتردد عالية الجهد لتجنب اقتران الضوضاء الحثي. قم بتوصيل درع الكابل الميداني مباشرة بقضيب تأريض وظيفة الخزانة باستخدام أشرطة تأريض منخفضة المعاوقة. تحقق من أن تهوية الخزانة تحافظ على درجات حرارة التشغيل المحيطة بين -20 درجة مئوية و +60 درجة مئوية.
