NFAI141-S50 ورقة بيانات ودليل تقني لـ Yokogawa STARDOM

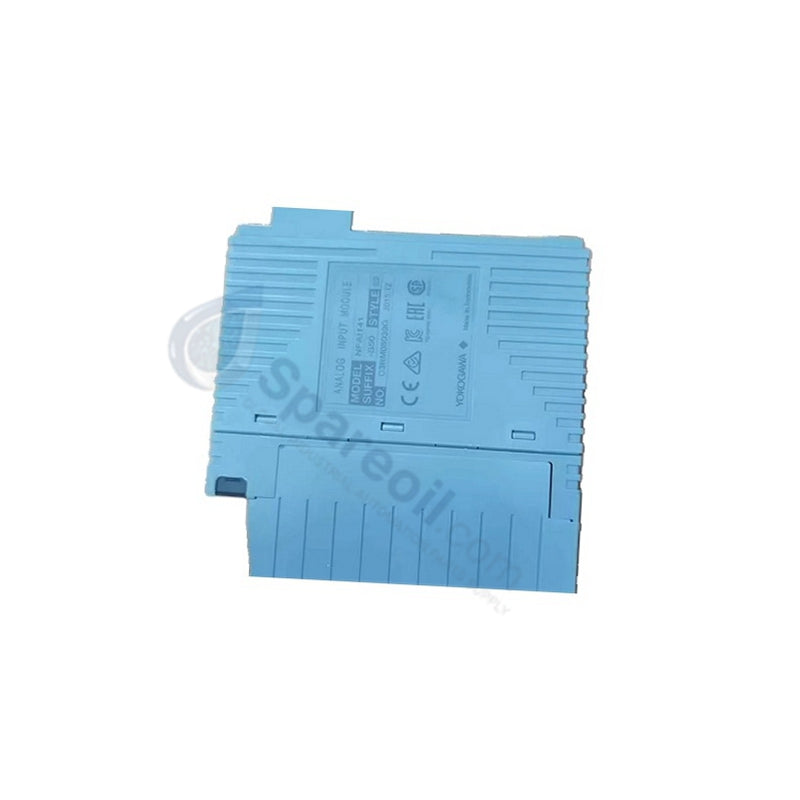

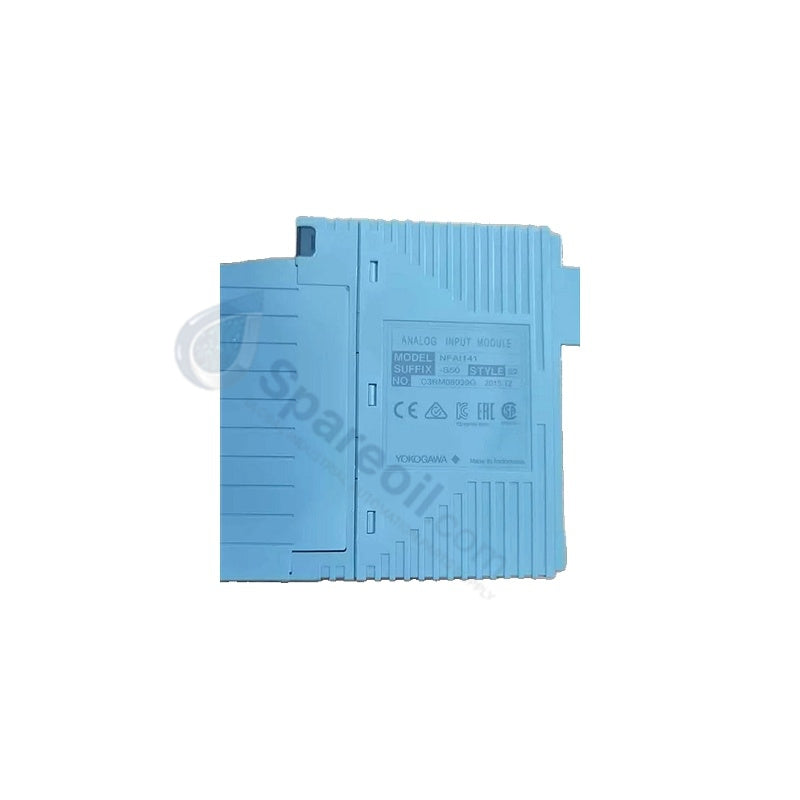

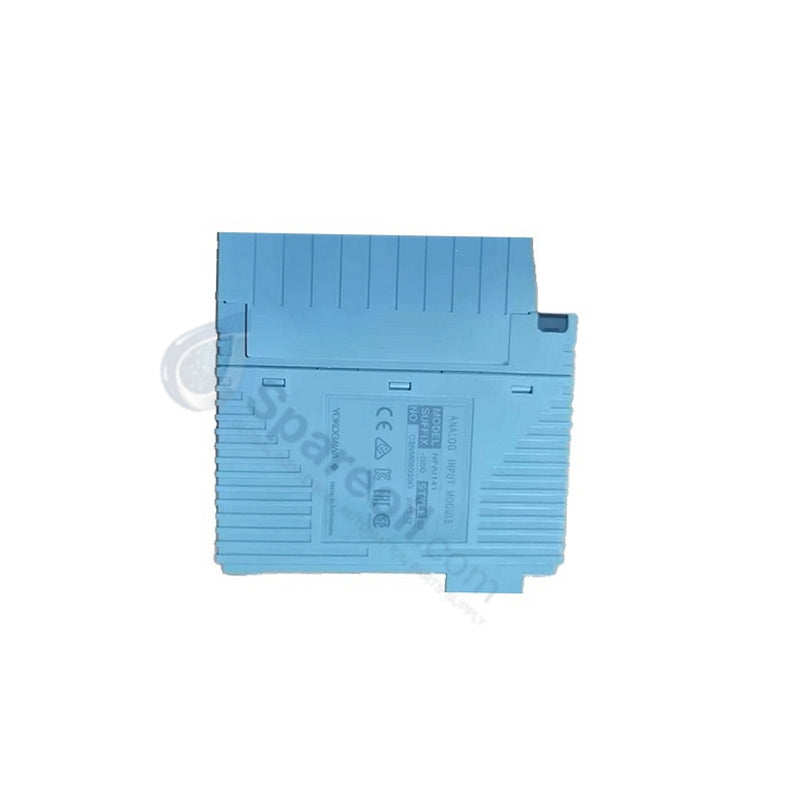

وحدة إدخال تناظري NFAI141-S50 من Yokogawa STARDOM

وحدة إدخال تناظري NFAI141-S50 من Yokogawa STARDOM

التوفر: 10 متوفر في المخزون

وحدة إدخال تناظري Yokogawa NFAI141-S50 STARDOM تم تكوين Yokogawa NFAI141-S50 (وحدة الإدخال التناظري NFAI141) للحصول على إشارة تناظرية متعددة القنوات...

رمز المنتج: NFAI141-S50

Manufacturer: Yokogawa
Product No.: NFAI141-S50
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إدخال تناظري Yokogawa NFAI141-S50 STARDOM

تم تكوين Yokogawa NFAI141-S50 (وحدة الإدخال التناظري NFAI141) للحصول على إشارة تناظرية متعددة القنوات في أنظمة التحكم STARDOM، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تقوم بتحويل إشارات المجال التناظرية 4-20 مللي أمبير، 1-5 فولت تيار مستمر، و-10 إلى +10 فولت تيار مستمر إلى تدفق بيانات عملية رقمية لتنفيذ منطق نظام التحكم.

اختيار تهيئة التخطيط: التخطيط 1

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	NFAI141-S50
العلامة التجارية	شركة يوكوجاوا الكهربائية
المنشأ	اليابان
الوزن	0.34 كجم
الأبعاد	أبعاد فتحة وحدة STARDOM القياسية
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	3 وات (تقريبي)
عدد القنوات	16 مدخلًا تناظريًا
أنواع إشارات الإدخال	4-20 مللي أمبير، 1-5 فولت تيار مستمر، -10 إلى +10 فولت تيار مستمر
دقة التحويل التناظري/الرقمي	16 بت
دورة تحديث البيانات	10 مللي ثانية
الدقة	+/- 0.1% من المقياس الكامل
مقاومة الإدخال (ON)	250 أوم (تيار)، 1 ميجا أوم أو أعلى (جهد)
مقاومة الإدخال (OFF)	500 كيلو أوم أو أعلى (تيار)، 340 كيلو أوم أو أعلى (جهد)
التيار/الجهد المسموح به للإدخال	27 مللي أمبير (تيار)، +/- 7.5 فولت (جهد)
مصدر طاقة المرسل	22.8 إلى 26.4 فولت تيار مستمر، بحد أقصى 27 مللي أمبير
العزل	عزل قناة بقناة
التوصيل الخارجي	طرف المشبك الضغط، كابل موصل MIL
اتصال HART	مدعوم

خصائص فنية للتحكم في العمليات وأجهزة DCS

تتكامل هذه الوحدة ضمن الطوبولوجيات الصناعية من خلال تطبيقها لبروتوكول حلقة HART 4-20 مللي أمبير، مما يسمح بالإرسال المتزامن لمعلمات الأجهزة الرقمية عبر أزواج النحاس التناظرية. يشتمل الجهاز على حواجز عزل من قناة إلى قناة لحماية دوائر الجانب المنطقي من اضطرابات الجهد في الوضع المشترك. بالنسبة لحلقات المستشعرات عالية الكثافة، يقوم المحول التناظري إلى الرقمي ذو 16 بت بتنفيذ معدل تحديث مستمر يبلغ 10 مللي ثانية، مما يقلل من تداخل القنوات ومعالجة تغيرات التيار أو الجهد متعددة الإشارات في شبكة التحكم.

الأسئلة الشائعة

س: هل تدعم الوحدة عمليات التبديل السريع النشط تحت طاقة الرف المستمرة؟

ج: تختلف إمكانية التبديل السريع حسب الرف الأساسي وتكوين الشبكة المحددين؛ يجب عليك التحقق من أن الرف الأساسي للنظام يدعم إجراءات الإدخال المباشر قبل سحب أو استبدال الجهاز لمنع انقطاع البيانات.

س: هل يمكن استخدام حواجز زينر مع هذه الوحدة لتطبيقات المجال الآمنة جوهريًا؟

ج: لا. لا يُسمح باستخدام حواجز زينر مع بنية الأجهزة هذه؛ يجب عليك تثبيت حواجز عزل معتمدة لتنفيذ تكوينات توصيل الحلقات في بيئات العمليات الآمنة جوهريًا.

إرشادات التثبيت في الموقع

إدخال الوحدة: قم بمحاذاة قضبان الوحدة مع الفتحة المستهدفة على اللوحة الخلفية FCN/FCJ، ثم اضغط مباشرة حتى تتصل موصل الوحدة بترتيب دبابيس اللوحة الخلفية. قم بتثبيت براغي التثبيت.
التدريع والتأريض: قم بتوصيل جميع دروع إشارة الجهاز مباشرة بشريط التأريض المخصص للخزانة باستخدام تكوين تأريض بنقطة واحدة لتقليل التداخل الكهرومغناطيسي.
فصل الأسلاك: قم بتوجيه إشارات الإدخال التناظرية منخفضة الجهد بعيدًا عن قنوات توزيع الطاقة المتناوبة عالية الجهد لتقليل الضوضاء الاستقرائية أو السعوية المستحثة على حلقات أجهزة 4-20 مللي أمبير.
الإدارة الحرارية: تحقق من أن تبريد الخزانة يحافظ على البيئة ضمن حدود 0 إلى +60 درجة مئوية، مما يضمن دوران الهواء دون عوائق حول الواجهات الأمامية للوحدة.
