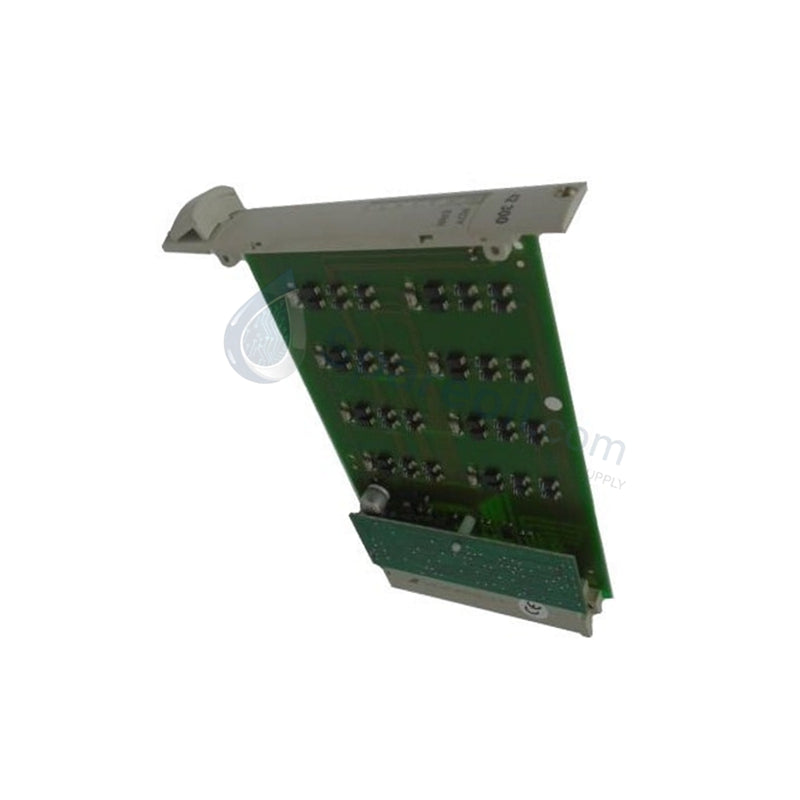

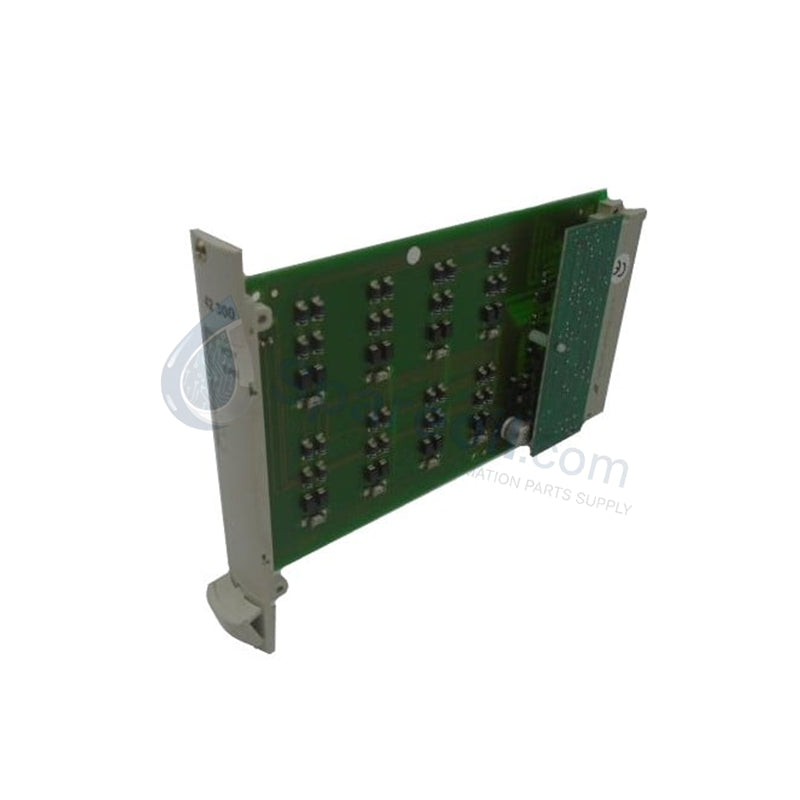

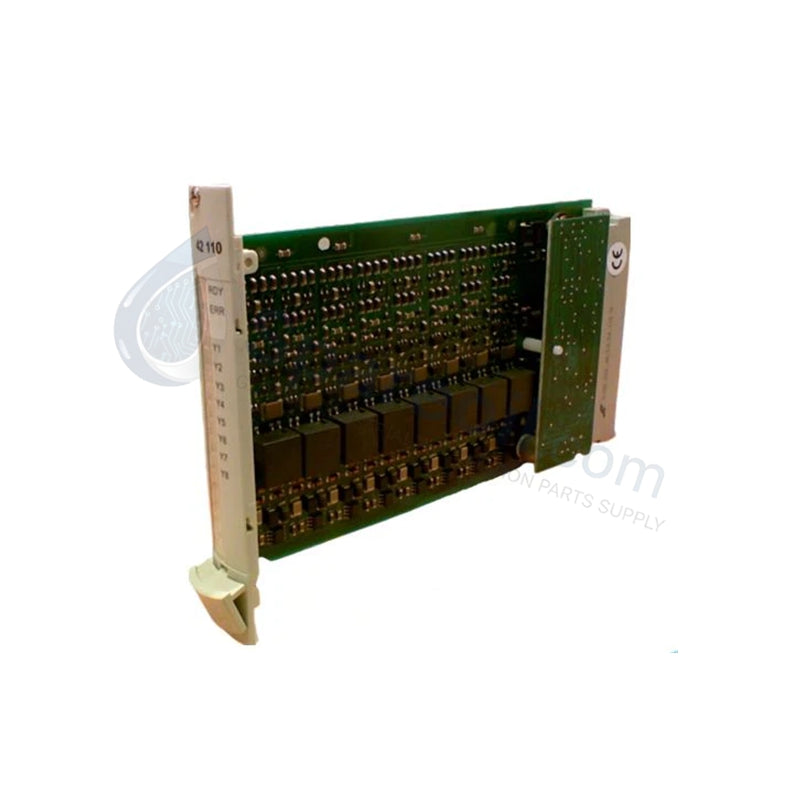

Módulo de función lógica del sistema de seguridad Planar4 HIMA 42110

El HIMA 42110, también catalogado como Módulo de función lógica 42110, funciona como un componente de hardware dedicado para el procesamiento lógico crítico para la seguridad dentro de las plataformas del sistema de seguridad Planar4.

Especificaciones de hardware

Parámetro Especificación
Modelo 42110 (N.º de pieza alternativo: 984042110)
Marca HIMA
Origen Alemania
Peso 0.31 lbs (0.14 kg)
Dimensiones Altura 3U, ancho 4SU, huella estándar de ranura de rack Planar4
Temperatura de funcionamiento 0 °C a +60 °C
Consumo de energía 24 W (consumo de corriente de 140 mA)
Tensión de alimentación 24 V CC nominal
Funciones lógicas 8 funciones lógicas configurables independientes (AND, OR, NOT, XOR)
Número de canales de entrada 2 canales de entrada de hardware
Tiempo de reacción 2-6 ms
Tiempo de reinicio 8 ms
Supervisión de fallos Supervisión interna por microcontrolador con salida de señal ERR
Indicadores de estado Señalización RDY (Listo) para umbrales de suministro >= 20 V CC
Certificación de seguridad Compatible con SIL 4 (IEC 61508)
Estilo de montaje Montado en rack en la placa posterior estándar Planar4

Ejecución de estado a prueba de fallos y arquitectura de seguridad

El HIMA 42110 ejecuta combinaciones lógicas booleanas de estado sólido cableadas para forzar la ejecución inmediata del estado a prueba de fallos al detectar límites de parámetros fuera de rango. Diseñado para cumplir con los criterios del sistema de seguridad SIL 4, el módulo evita las dependencias del sistema operativo de software estándar para evitar bloqueos en la ejecución del procesador. La matriz de hardware interna monitorea continuamente las 2 entradas del sensor a través de la supervisión integrada del microcontrolador. Si ocurre una falla de componente o un circuito abierto en el bucle de entrada, el módulo fuerza a sus relés de seguridad internos a desenergizarse, abriendo el contacto de diagnóstico e impulsando los bucles de seguridad asociados a un estado de apagado predecible y desenergizado.

Preguntas frecuentes

P: ¿Cómo gestiona el módulo 42110 las caídas de suministro de energía sin activar falsos disparos de seguridad?

R: El bloque de diagnóstico integrado monitorea la línea de suministro de 24 V CC entrante. El indicador de estado RDY (Listo) permanece activo siempre que la tensión de suministro se mantenga en o por encima de 20 V CC. Si la tensión cae por debajo de este umbral de 20 V CC, la rutina de monitoreo interna indica una falla de energía y ordena a la matriz lógica que inicie su secuencia de apagado de estado seguro.

P: ¿Se puede cambiar este módulo lógico en caliente dentro del conjunto de rack Planar4 mientras los bucles activos están en funcionamiento?

R: No. El cambio en caliente del módulo mientras el bus de la placa posterior o los bucles de campo están energizados puede generar picos inductivos que corren el riesgo de dañar las puertas lógicas de estado sólido. La ranura específica del subrack Planar4 debe estar aislada eléctricamente antes de extraer o insertar la unidad para mantener la estabilidad del sistema.

Pautas de instalación en campo

  • Colocación e inserción del subrack: Deslice el módulo en la ranura designada de 3U de altura y 4SU de ancho del subrack Planar4. Asegúrese de que los conectores Eurocard traseros se alineen al ras con los receptáculos de la placa posterior antes de aplicar la fuerza de asentamiento final.
  • Blindaje de la señal de entrada: Termine todos los cables de los sensores de entrada de doble canal utilizando blindaje trenzado continuo. Conecte a tierra el blindaje en el único punto de entrada del conjunto de terminales del gabinete para evitar que el ruido electromagnético cause fluctuaciones en el procesamiento lógico.
  • Control térmico del gabinete: Mantenga perfiles de espacio vertical dentro del gabinete principal para asegurar que las temperaturas del aire ambiente alrededor del rack permanezcan dentro de los límites de 0 a +60 °C. El flujo de aire convectivo no debe restringirse cerca de las zonas de disipación de 24 W.
  • Cableado de salida de fallos: Conecte los contactos de salida de la señal ERR al circuito centralizado de monitoreo de alarmas maestras. Cablee este bucle utilizando una configuración normalmente cerrada para que cualquier fallo de hardware interno o pérdida de energía haga que el contacto de monitoreo se abra inmediatamente.
