330901-00-08-10-02-00 ورقة بيانات Bently Nevada 3300 XL NSv

330901-00-08-10-02-00 مسابر التقارب Bently Nevada 3300 XL NSv

330901-00-08-10-02-00 مسابر التقارب Bently Nevada 3300 XL NSv

التوفر: 10 متوفر في المخزون

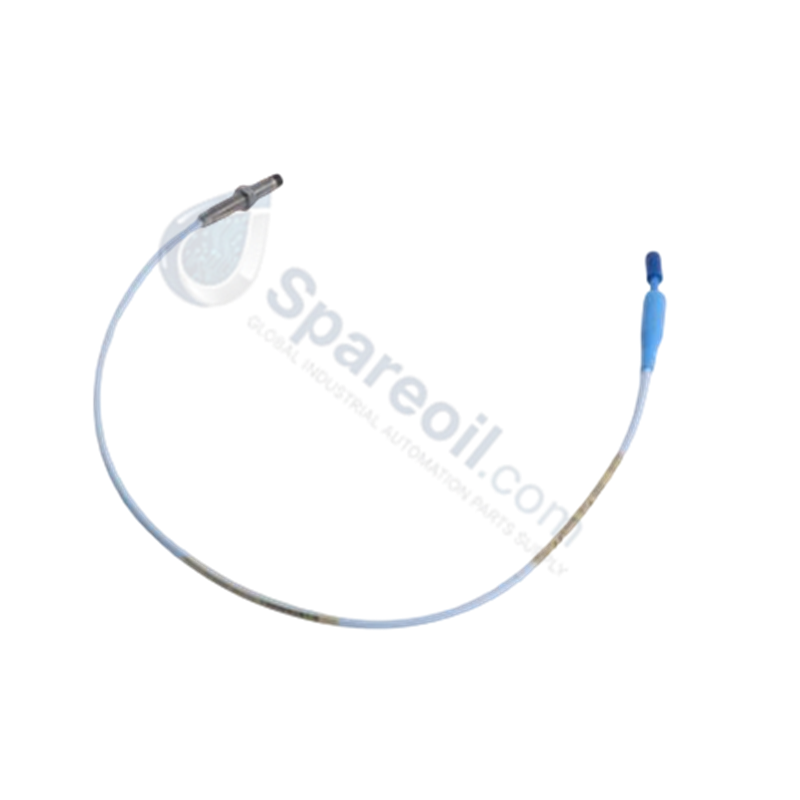

يعمل Bently Nevada 330901-00-08-10-02-00، والمُفهرس أيضًا باسم 3300 XL NSv Proximity Probe، كمكون أجهزة مخصص لقياس الموضع الساكن والاهتزاز الديناميكي...

رمز المنتج: 330901-00-08-10-02-00

Manufacturer: Bently Nevada
Product No.: 330901-00-08-10-02-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل Bently Nevada 330901-00-08-10-02-00، والمُفهرس أيضًا باسم 3300 XL NSv Proximity Probe، كمكون أجهزة مخصص لقياس الموضع الساكن والاهتزاز الديناميكي بدون تلامس ضمن أنظمة مراقبة آلات المحامل ذات الغشاء السائل. يقوم المحول بتحويل تغيرات الخلوص الميكانيكية إلى تغيرات عالية التردد في معاوقة التيار الدوامي، مما يوفر إشارات جهد خطية تتناسب مع إزاحة العمود.

تفسير اللاحقة ومصفوفة النموذج

رمز الخيار	تسمية المعامل	المواصفات المكونة
00	خيار الطول غير الملولب	0.0 بوصة
08	خيار الطول الكلي للغلاف	0.8 بوصة
10	خيار الطول الكلي	1.0 متر (39 بوصة)
02	خيار نوع الموصل والكابل	موصل ClickLoc محوري مصغر، كابل قياسي
00	خيار موافقة الوكالة	غير مطلوب

مواصفات الأجهزة

المعامل	المواصفات
النموذج	330901-00-08-10-02-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة
الوزن	وزن تجميع المسبار القياسي (عادةً فئة 0.2 كجم)
الأبعاد	غلاف بخيط 1/4-28 UNF، طول غلاف 0.8 بوصة، طول كابل إجمالي 1.0 متر
درجة حرارة التشغيل	نطاق تشغيل المسبار الصناعي القياسي (من -51 درجة مئوية إلى +177 درجة مئوية نموذجي)
استهلاك الطاقة	عنصر محول سلبي (يعمل عبر مستشعر Proximitor)
عامل القياس	متوسط عامل قياس 7.87 فولت/مم (200 ملي فولت/ميل)
نوع الموصل	موصل ClickLoc محوري مصغر

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يعتمد نظام مسبار 3300 XL NSv على معايرة دقيقة لمسبار التيار الدوامي للحفاظ على عامل القياس المتوسط المحدد له البالغ 7.87 فولت/مم (200 ملي فولت/ميل) عبر مناطق تثبيت الهدف الصغيرة. يتطلب التحقق من جهد الفجوة أثناء الإعداد على المنضدة تأسيس تحيز خط أساس يبلغ -10 فولت تيار مستمر عند خرج مستشعر Proximitor تحت إزاحة ديناميكية صفرية. يمنع هذا المعايرة الجهدية تشبع الإشارة أثناء حركات ديناميكا الدوار الشديدة، مما يحافظ على استجابة اهتزاز ديناميكية خطية وقمعًا عاليًا للتداخل بين مجسات القرب المتقاربة.

الأسئلة الشائعة

س: ما أهمية ضبط جهد فجوة -10 فولت تيار مستمر أثناء التثبيت؟

ج: يؤدي ضبط جهد فجوة اسمي يبلغ -10 فولت تيار مستمر إلى وضع طرف المسبار في نقطة المنتصف من نطاق قياسه المادي الخطي مقابل هدف AISI 4140.

س: هل يمكن قص أو توصيل الكابل المحوري المتكامل بطول 1.0 متر أثناء التوصيل الميداني؟

ج: لا. يؤدي تغيير الطول الفعلي للكابل إلى تغيير السعة الكلية للنظام، مما يتسبب في انحراف كبير عن معايرة عامل القياس في المصنع.

إرشادات التثبيت الميداني

قم بربط جسم المسبار في منفذ التركيب 1/4-28 UNF وشدّه إلى حدود التركيب القياسية. تأكد من وجود 5 خيوط كاملة على الأقل. حافظ على خلوص طرف شعاعي كافٍ من العوائق المعدنية المحيطة لمنع تحميل وهمي على الجدار الجانبي. قم بتوجيه الكابل المحوري القياسي عبر قناة معدنية واقية، مع تأمين جميع وصلات موصلات ClickLoc بواقيات الموصل وتأريض الدرع الخارجي حصريًا عند خزانة واجهة السائق لتجنب حلقات التأريض الأرضية.
