330876-02-50-00-00 دليل البيانات الفنية ودليل التشغيل Bently Nevada 3300 XL

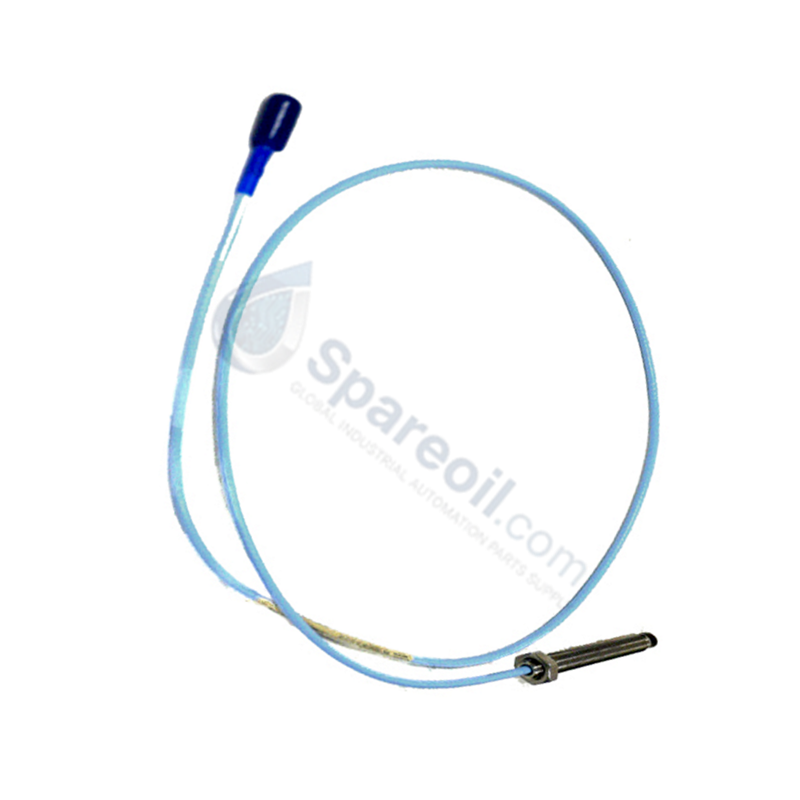

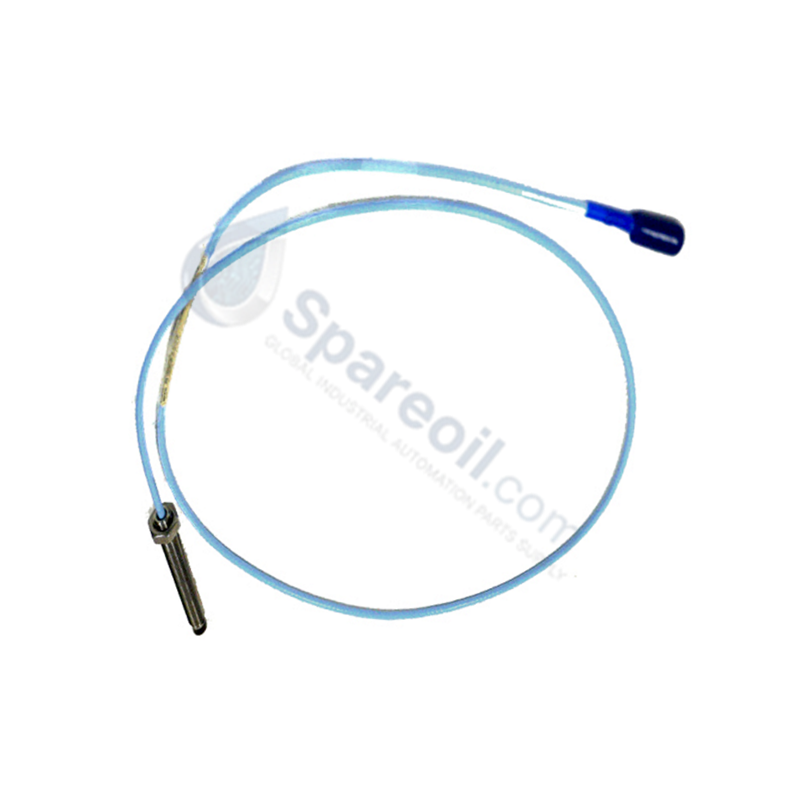

Bently Nevada 330876-02-50-00-00 مجسات التقارب 3300 XL مقاس 50 مم

Bently Nevada 330876-02-50-00-00 مجسات التقارب 3300 XL مقاس 50 مم

التوفر: 10 متوفر في المخزون

يعمل Bently Nevada 330876-02-50-00-00، والمُدرج أيضًا باسم مسبار التقارب 3300 XL 50 mm، كمكون أساسي للأجهزة لاستشعار الاهتزاز غير المتصل...

رمز المنتج: 330876-02-50-00-00

Manufacturer: Bently Nevada
Product No.: 330876-02-50-00-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل Bently Nevada 330876-02-50-00-00، والمُدرج أيضًا باسم مسبار التقارب 3300 XL 50 mm، كمكون أساسي للأجهزة لاستشعار الاهتزاز غير المتصل والموضع المحوري ضمن منصات مراقبة الآلات. يقوم المحول بتحويل التغيرات في خلوص الفجوة المادية إلى اختلافات معاوقة التيار الدوامي ذات التردد اللاسلكي، مما ينتج عنه مخرجات جهد خطية تتناسب مع إزاحة الهدف بدون تلامس ميكانيكي.

تفكيك اللاحقة ومصفوفة النموذج

رمز الخيار	تسمية المعامل	المواصفات المُعدة
02	خيار نوع غلاف المسبار	غلاف بخيط M14x1.5
50	خيار الطول الإجمالي	5.0 أمتار (16.4 قدم)
00	خيار التدريع	كابل FluidLoc عالي الحرارة
00	خيار موافقة الوكالة	لا توجد موافقات

مواصفات الأجهزة

المعامل	المواصفات
النموذج	330876-02-50-00-00
العلامة التجارية	Bently Nevada
المنشأ	صنع في الولايات المتحدة الأمريكية
الوزن	2 كجم (4.41 رطل)
الأبعاد	غلاف بخيط M14x1.5، طول الكابل الإجمالي 5.0 أمتار
درجة حرارة التشغيل	-51 درجة مئوية إلى +200 درجة مئوية (-31 درجة فهرنهايت إلى +392 درجة فهرنهايت)
استهلاك الطاقة	عنصر محول سلبي (يعمل عبر مستشعر Proximitor الخاص بالنظام)
نوع الكابل	كابل FluidLoc عالي الحرارة

تحجيم مسبار التيار الدوامي والتحقق من جهد الفجوة

يستخدم محول 3300 XL 50 mm تحجيم مسبار التيار الدوامي عالي التردد لقياس إزاحة الهدف عبر نطاقات خطية ممتدة. يعتمد التحقق من المعايرة الميدانية على التحقق من جهد الفجوة عند خرج مستشعر Proximitor، مع الحفاظ على تحيز اسمي مستهدف قريب من -10 فولت تيار مستمر عند نقطة المنتصف الميكانيكية. يضمن استهداف الجهد المناسب استجابة خطية أثناء تغيرات ديناميكيات الدوار الديناميكية، مما يتجنب قص الإشارة في ظل الظروف العابرة. يوفر توجيه الكابل المحوري الصحيح وعزل درع المحطة قمعًا للتداخل بين قنوات المستشعر المجاورة المثبتة داخل نفس غلاف المحمل.

الأسئلة المتداولة

س: ما هي الوظيفة الأساسية لخطوة التحقق من جهد الفجوة؟

ج: يضمن التحقق من جهد الفجوة أن طرف المسبار موضوع ميكانيكيًا ضمن المركز الخطي لنطاق قياسه الكهربائي، وعادة ما يتم ضبطه على خرج تحيز -10 فولت تيار مستمر في ظل الظروف الثابتة.

س: هل يمكن تقصير أو ربط الكابل المدمج بطول 5.0 أمتار في الموقع؟

ج: لا. يؤدي تقصير أو ربط الكابل إلى تغيير سعة ومحاثة النظام المعايرة، مما يؤثر على دقة تحجيم المسبار في المصنع.

إرشادات التركيب الميداني

قم بتركيب غلاف المسبار في خيط غلاف الماكينة، مع ضمان تثبيت ما لا يقل عن 5 لفات كاملة على جسم M14x1.5. حافظ على منطقة خالية من الخيوط حول طرف المسبار تساوي قطرين على الأقل لتجنب تداخل الجدار الجانبي المعدني. قم بتوجيه كابل FluidLoc عالي الحرارة عبر قناة أرضية مخصصة، مع الحفاظ على أنصاف أقطار الانحناء الكلية أعلى من الحد الأدنى المسموح به للكابل المرن. قم بتوصيل درع الكابل بنقطة أرضية مرجعية واحدة للنظام لتجنب تداخل تيار حلقة الأرض.
