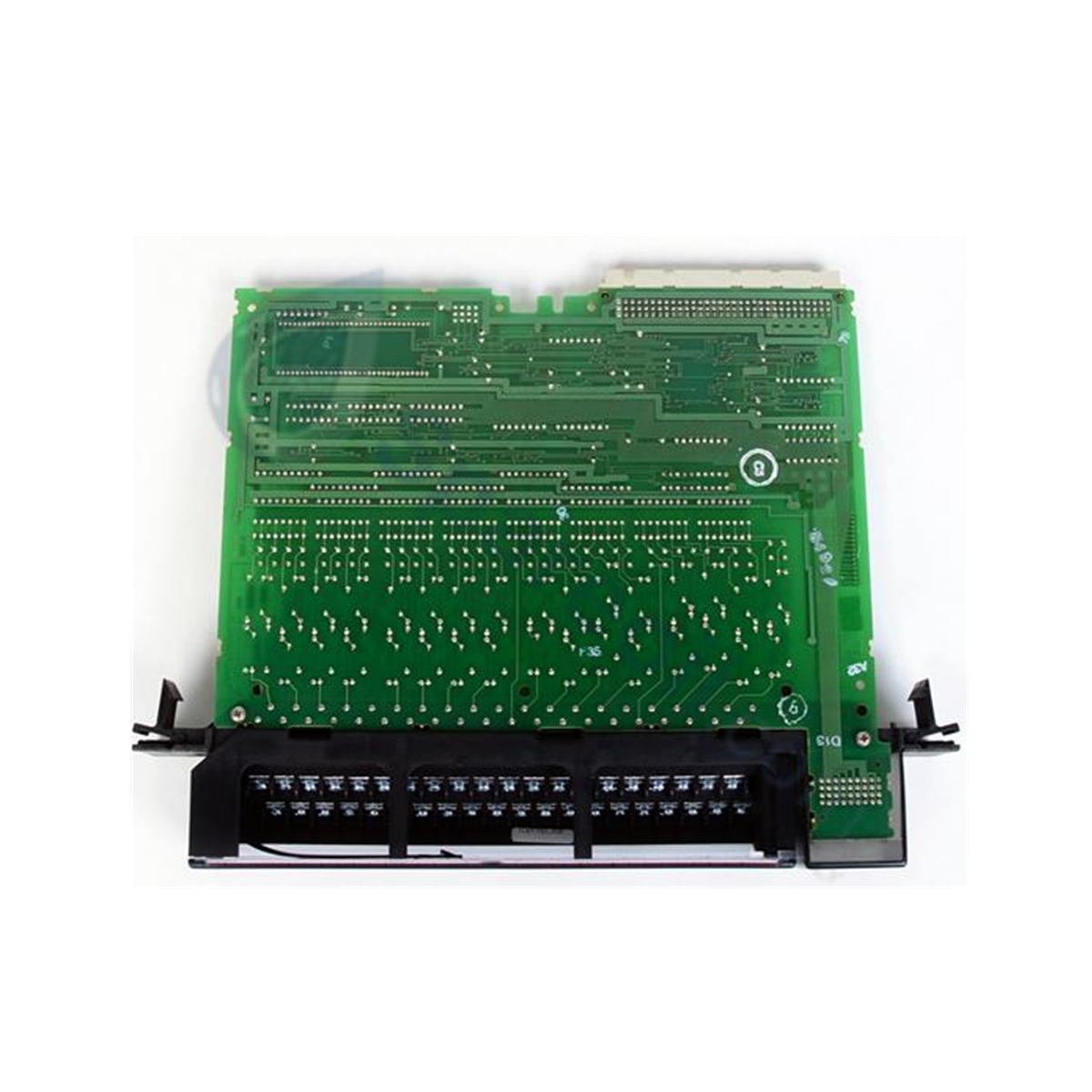

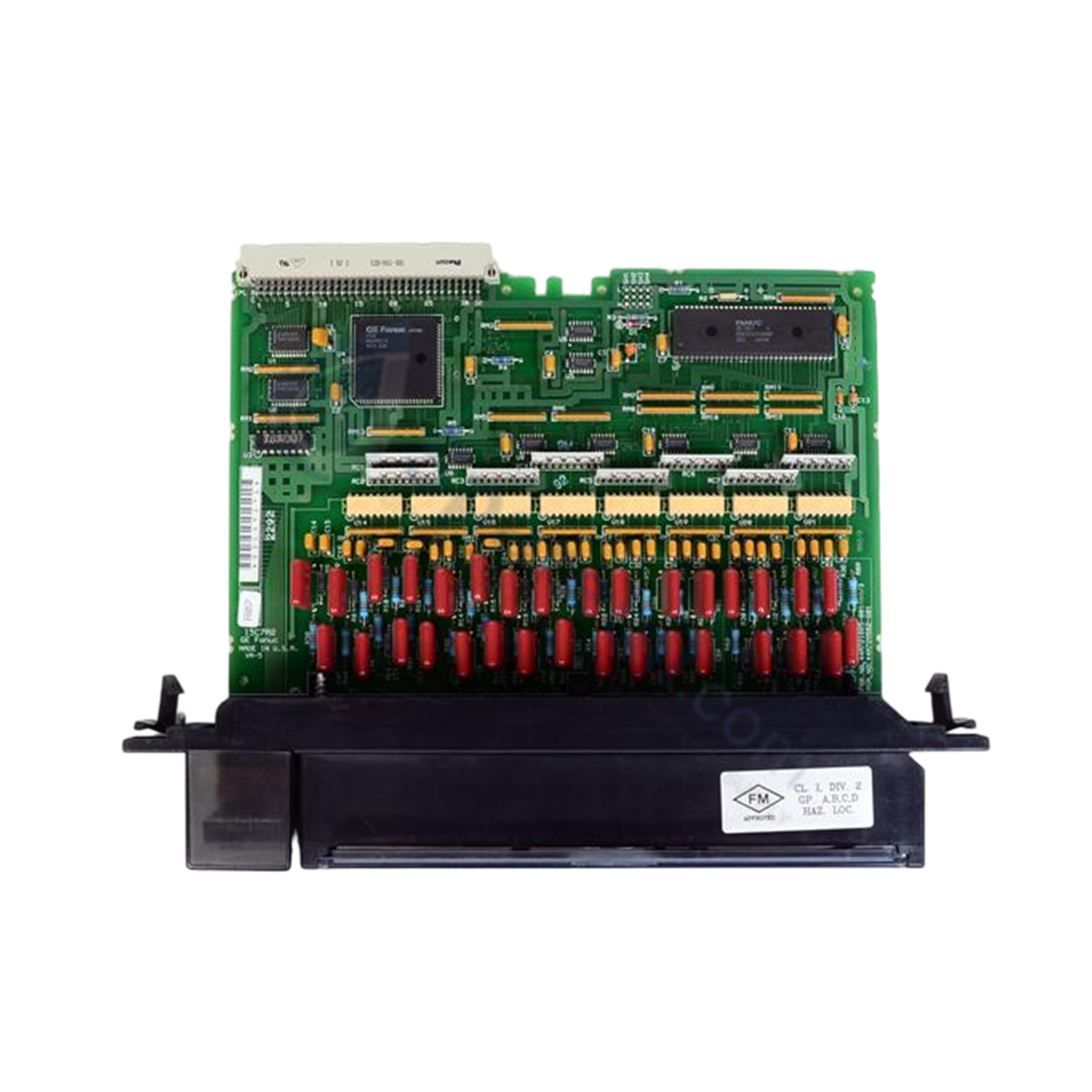

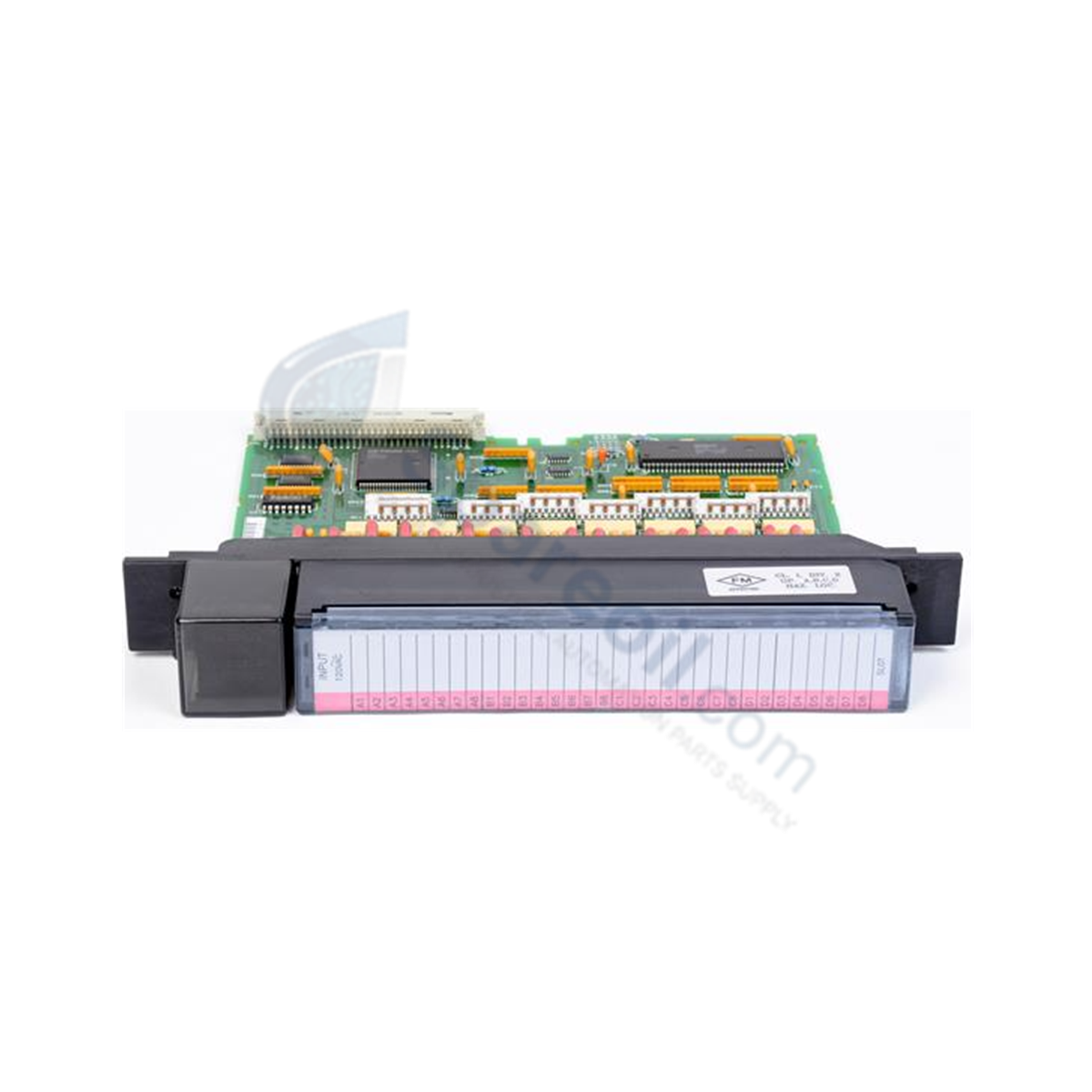

GE IC697MDL250 Series 90-70 Discrete Input Module

GE IC697MDL250 Series 90-70 Discrete Input Module

التوفر: 10 متوفر في المخزون

The GE IC697MDL250, also cataloged as the IC697MDL250 Discrete Input Module, operates as a dedicated hardware component for 120 VAC...

رمز المنتج: IC697MDL250

Manufacturer: GE Fanuc
Product No.: IC697MDL250
Product Type: Digital I/O Cards
Product Origin: USA
Payment:T/T, Western Union
Weight: 750g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

The GE IC697MDL250, also cataloged as the IC697MDL250 Discrete Input Module, operates as a dedicated hardware component for 120 VAC discrete signal sensing within Series 90-70 backplane platforms.

Hardware Specifications

Parameter	Specification
Model	IC697MDL250
Brand	GE Fanuc / Emerson Automation
Origin	USA
Weight	0.75 kg (1.65 lbs)
Dimensions	Standard single-slot Series 90-70 module format
Operating Temp	0 to 60 deg C
Power Consumption	1.75 W maximum (0.35 A @ 5 VDC backplane bus)
Input Points	32 points
Isolation Groups	4 isolated groups (8 points per group)
Nominal Voltage	120 VAC
Input Filter Delay	20 ms filter delay time
Current Load	0.35 A from internal 5 VDC bus

Backplane Bus Communication Velocity & I/O Processing

The module maintains synchronized input scanning across the Series 90-70 backplane bus, supporting deterministic backplane bus communication velocity during high-density signal transitions. Software configuration capabilities provide channel parameter assignment and I/O density scaling across the 32 input points, eliminating the need for physical jumpers or DIP switch settings.

Frequently Asked Questions

Q: What current load does the IC697MDL250 place on the 5 VDC backplane supply?

A: The module draws 0.35 A from the internal +5 VDC backplane power bus.

Q: What is the channel group isolation configuration on this module?

A: The 32 discrete input points are divided into 4 optically isolated groups, containing 8 points per group.

Q: What is the input filter delay response time for signal conditioning?

A: The module utilizes a standard 20 ms input filter delay time for field signal debouncing.

Field Installation Guidelines

Baseplate Mounting: De-energize system power before inserting the module into any available Series 90-70 baseplate slot, pressing firmly until the module backplane connectors seat fully into the bus frame.
AC Wiring Connections: Wire 120 VAC field inputs to the removable terminal block, ensuring each isolated group of 8 points receives its dedicated neutral and supply line connections.
Separation of Lines: Maintain clear physical separation between high-voltage 120 VAC input lines and low-voltage DC communication or logic cabling inside the wireway.
Shield Grounding: Secure field wiring cable shields and baseplate grounding studs directly to a low-impedance master enclosure ground point to prevent noise coupling.
