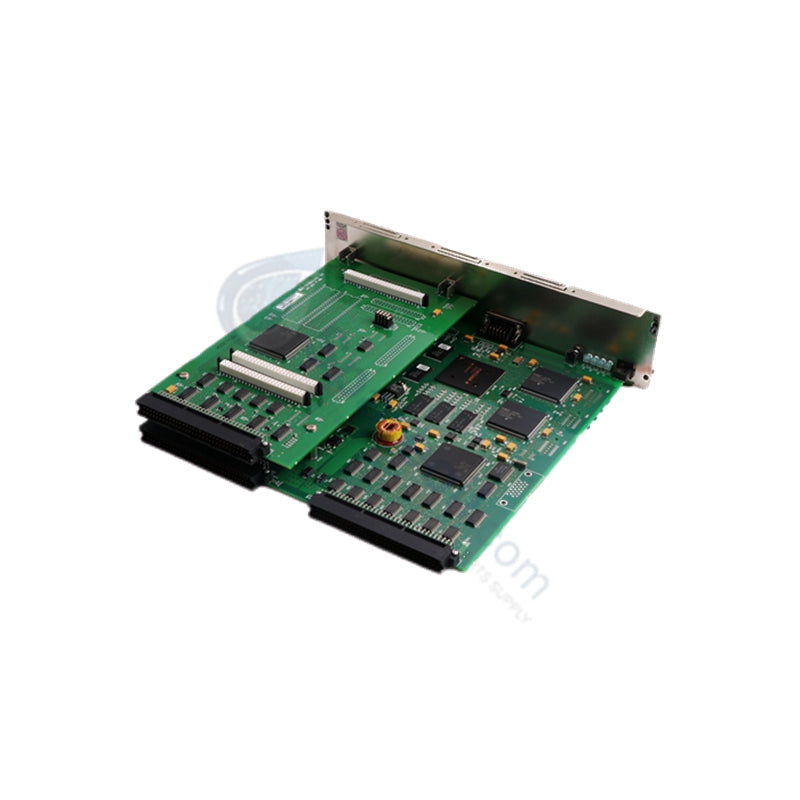

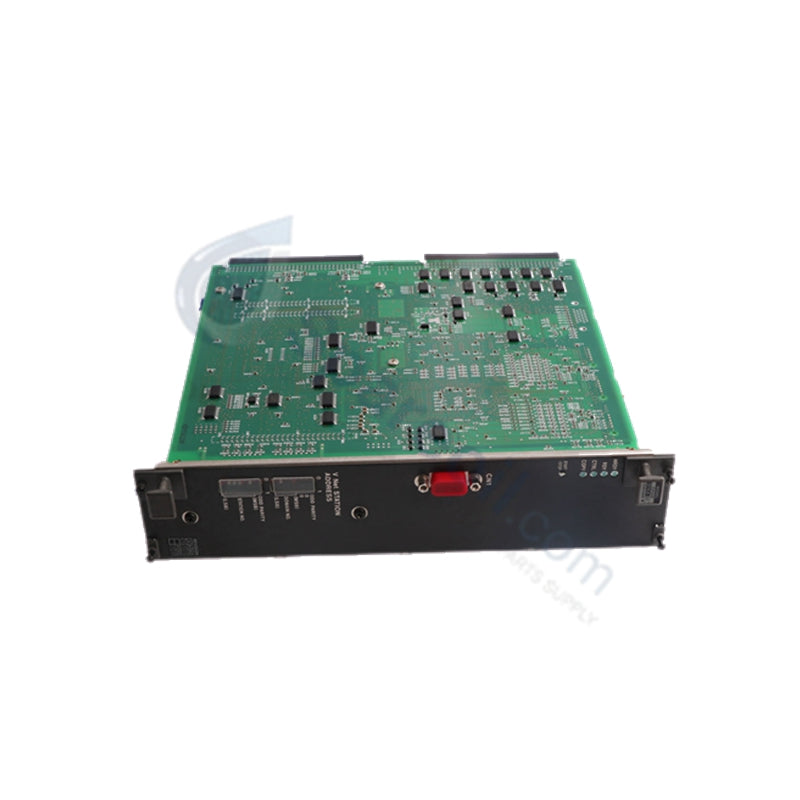

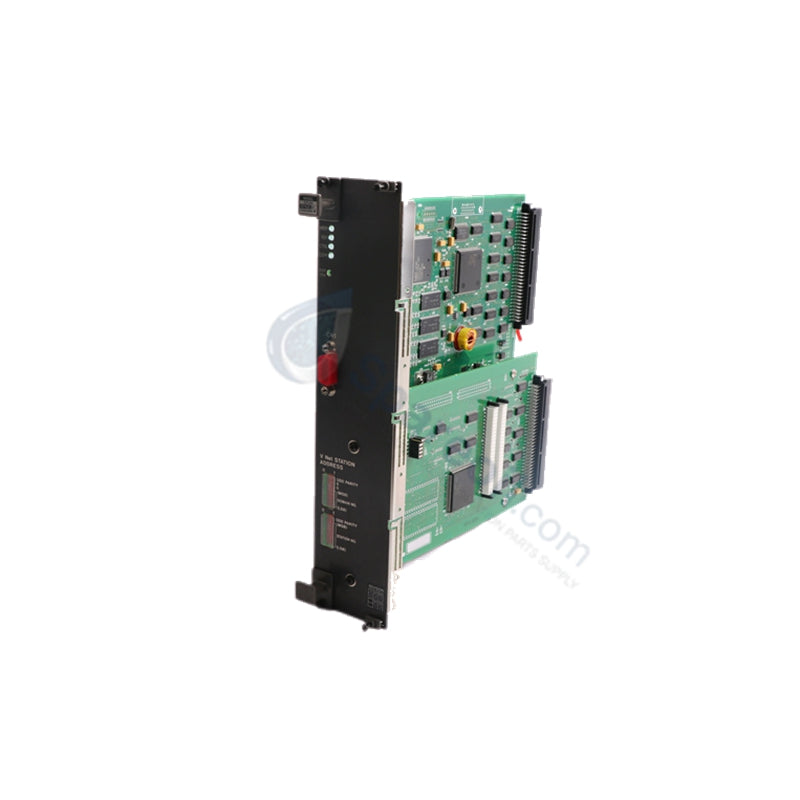

وحدة المعالج Yokogawa CP345 S1
يعد Yokogawa CP345-S1 هو وحدة المعالج CP345 الأساسية المستخدمة لتنفيذ منطق حوسبة RISC عالي السرعة 32 بت ومزامنة الحلقة في الوقت الفعلي عبر منصات التحكم CENTUM VP.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | CP345-S1 |
| العلامة التجارية | Yokogawa |
| المنشأ | اليابان |
| الوزن | 0.64 كجم |
| الأبعاد | 6.1 سم × 25.0 سم × 26.2 سم |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| استهلاك الطاقة | يتم توفيره عبر ناقل اللوحة الخلفية للرف |
| معالج Core | معالج RISC صناعي عالي السرعة 32 بت |
| ذاكرة النظام | ذاكرة DRAM للتطبيقات بسعة 128 ميجابايت، وذاكرة فلاش بسعة 128 ميجابايت للاحتفاظ بالمنطق |
| سعة التحكم | ما يصل إلى 1000 حلقة تحكم PID مستقلة |
| دورة التحكم | الحد الأدنى لوقت التنفيذ 100 مللي ثانية |
| التكرار | احتياطي ساخن 1:1، تحويل أجهزة سلس |
| واجهات الاتصال | ناقل لوحة FIO خلفية خاص وناقل V-Net مزدوج التكرار |
هندسة التحكم في العمليات الموزعة
تتعامل بطاقة التحكم هذه مع خوارزميات PID متعددة المتغيرات المعقدة وحماية التعشيق المتسلسلة عن طريق الدمج مباشرة في اللوحة الخلفية لمحطة التحكم CENTUM VP. تنسق أجهزة الاتصال الداخلية تمرير الرمز في الوقت الفعلي عبر ناقل V-Net، مما يتيح التزامن المحدد بين نواة وحدة التحكم ووحدات الإدخال/الإخراج الموزعة وواجهات المشغل المركزية. تحمي ميزات العزل من قناة إلى قناة عناصر المعالجة الأساسية من تشوهات الإشارة الخارجية، مما يمنع انتشار الأعطال عبر مسارات بيانات النظام. تقوم إجراءات فحص الأخطاء المضمنة بالتحقق من صحة توزيع حزم البيانات عبر أجزاء الناقل الداخلية للحفاظ على دورات تحكم محددة تصل إلى 100 مللي ثانية دون اهتزاز الدورة.
الأسئلة المتداولة
س: ما هي الآليات التي تحكم وقت تبديل التكرار في وحدة المعالج CP345-S1؟
ج: تقوم معالجات الاحتياطي الساخن المزدوجة بتنفيذ انعكاس مستمر للبيانات عبر رابط مزامنة أجهزة مخصص. إذا تعرض المعالج الأساسي لاستثناء في الذاكرة أو فشل في الأجهزة، فإن البطاقة الثانوية تنفذ تبديلاً سلسًا في جزء من دورة التحكم، مما يحافظ على استقرار الإخراج دون مقاطعة حلقات PID النشطة.
س: كيف يجب إجراء تحديث للبرامج الثابتة ضمن تكوين معالج زائد عن الحاجة؟
ج: يجب عليك إجراء التحديث بالتسلسل. قم بوميض البرامج الثابتة على بطاقة المعالج الاحتياطية أولاً، ثم ابدأ مزامنة الرصيد عبر الإنترنت للتحقق من تطابق المنطق، وقم بتنفيذ تبديل يدوي لتعيين البطاقة المحدثة كبطاقة أساسية، ثم قم بتحديث وحدة الأجهزة الثانوية.
إرشادات التركيب الميداني
- التحقق الكهربائي للوحة الخلفية: تأكد من أن دبابيس محاذاة البطاقة تتصل بسلاسة بمقبس اللوحة الخلفية للرف، وادفع الوحدة في الفتحة حتى تسمع نقرة مقابض القفل العلوية والسفلية.
- التحكم في البيئة الحرارية: حافظ على تصميم مستقر للوحة التبريد القسري للحفاظ على الحدود المحيطة ضمن نطاق التشغيل من 0 إلى 55 درجة مئوية، مما يمنع الاختناق الحراري لنواة RISC 32 بت.
- تأريض ناقل V-Net: تحقق من أن خطوط الكبل المحوري V-Net المزدوجة الزائدة عن الحاجة تستخدم مقاومات إنهاء متطابقة وتتصل بشكل صحيح بطرف تأريض المحطة لمنع توهين الإشارة.
- إجراءات التعامل مع التفريغ الكهروستاتيكي (ESD): استخدم دائمًا حزام معصم مؤرضًا ومقاومًا للكهرباء الساكنة أثناء إجراءات الإدخال أو الإزالة لمنع تلف التفريغ الكهروستاتيكي المادي لمكونات DRAM والفلاش الموجودة على اللوحة.
