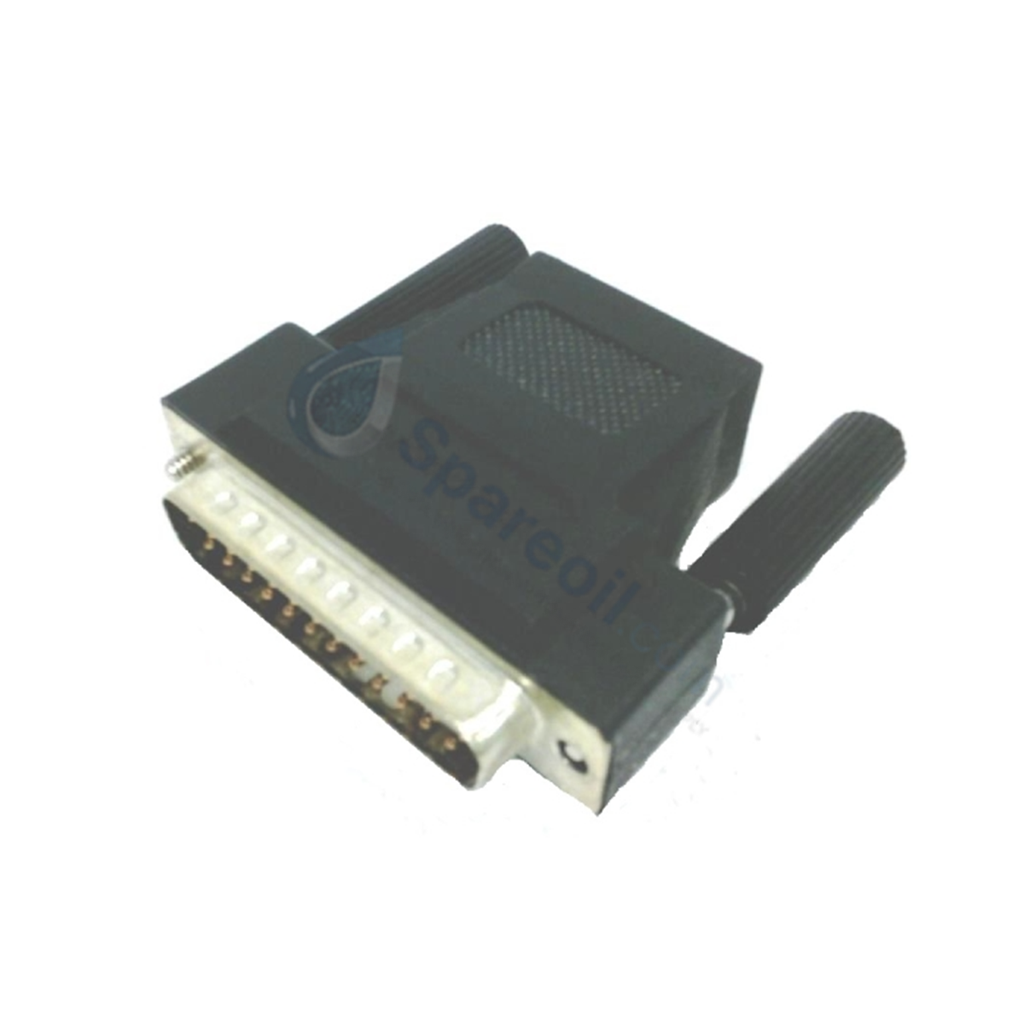

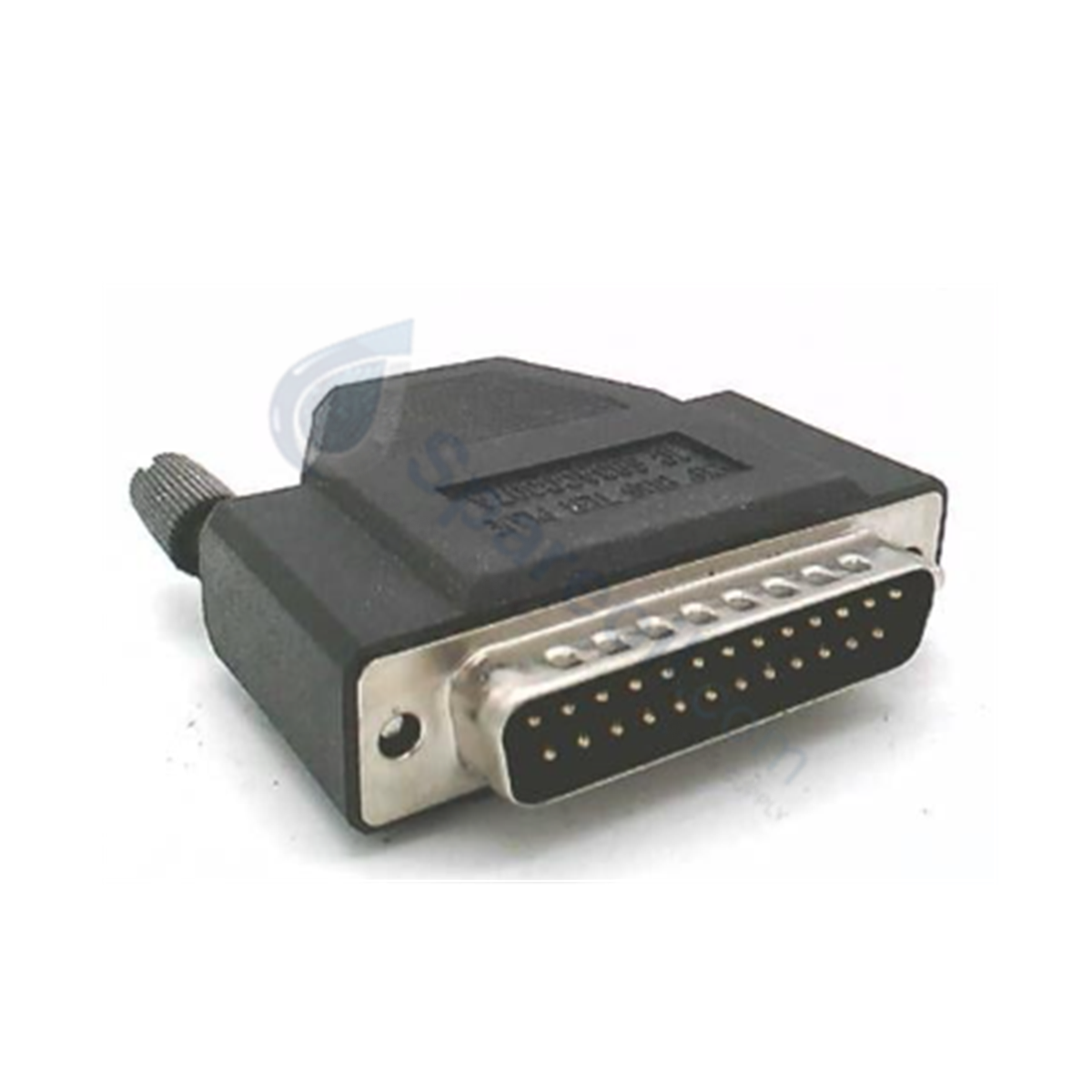

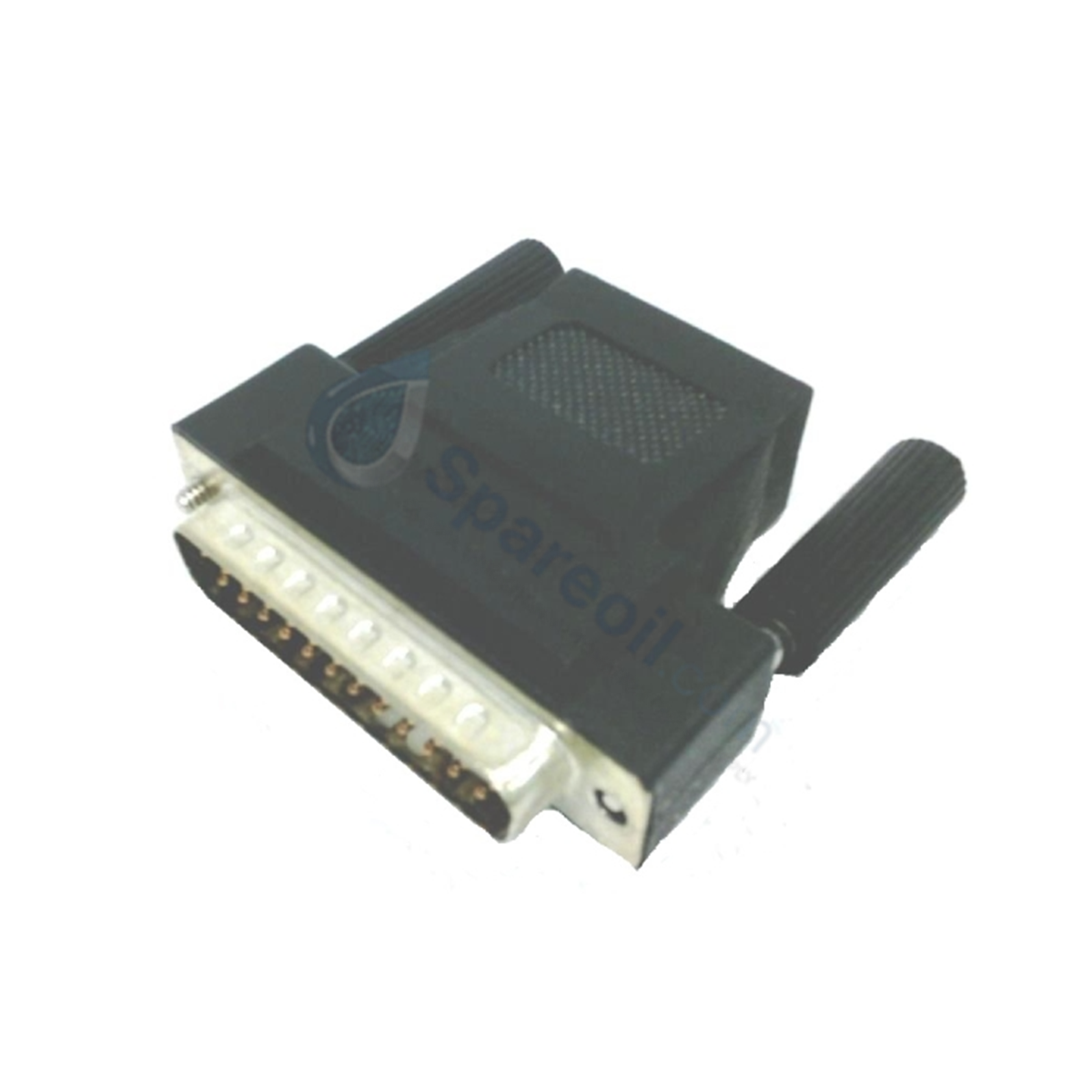

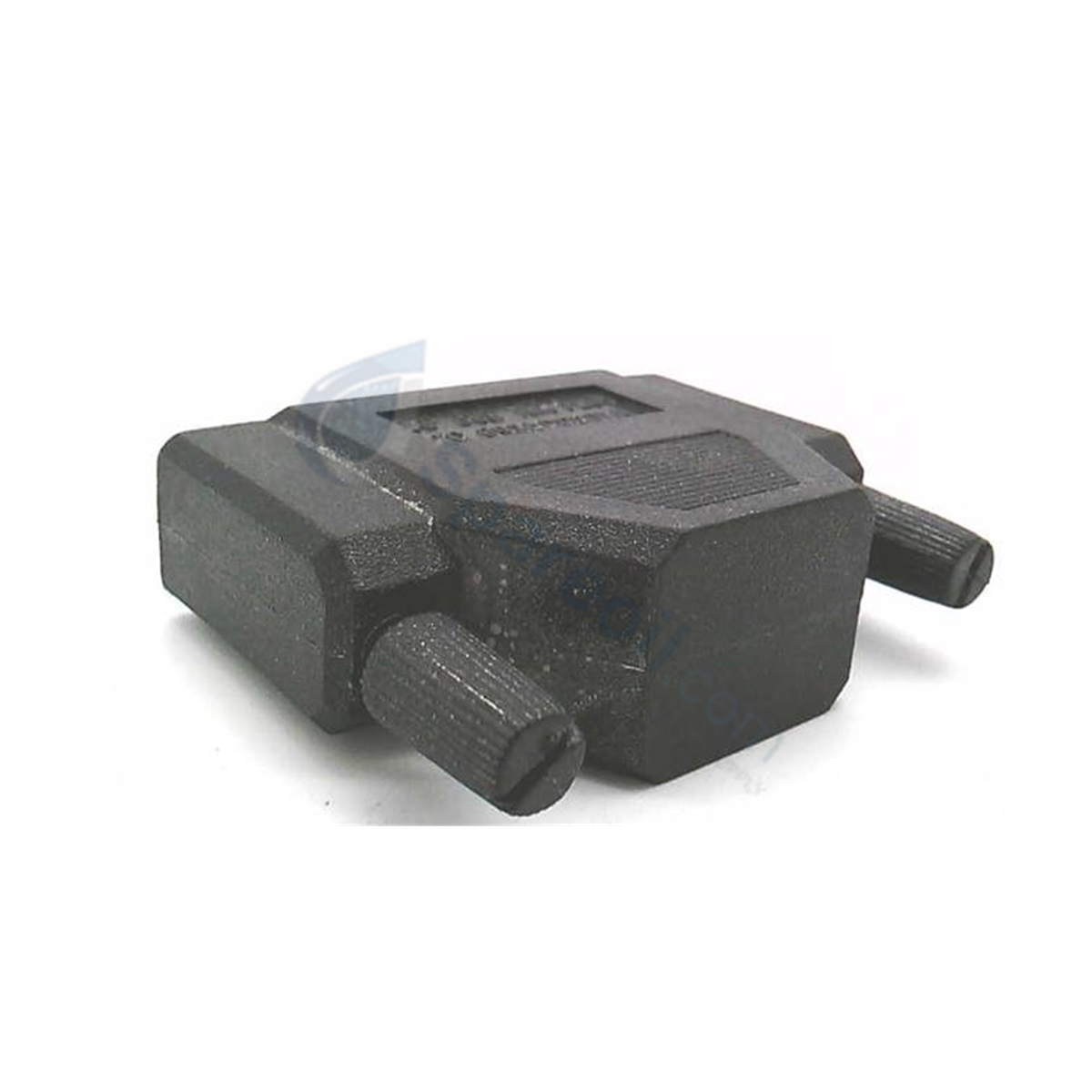

Configurado para la adaptación de impedancia y la supresión de la reflexión de la señal en los bastidores de expansión de la Serie 90-30, el GE IC693ACC307 (tapón terminador de bus de E/S IC693ACC307) proporciona una ejecución física/eléctrica directa.

Especificaciones del hardware

Parámetro Especificación
Modelo IC693ACC307
Marca GE Fanuc / Emerson Automation
Origen Estados Unidos
Peso 0,09 kg (0,19 lbs)
Dimensiones Formato compacto de conector D-shell de 25 pines
Temperatura de funcionamiento 0 a 55 grados C (32 a 131 grados F)
Consumo de energía Componente de hardware pasivo (0 W)
Tipo de conector Conector de 25 pines
Paquete de resistencias Red de resistencias de terminación interna integrada
Cables de extensión compatibles IC693CBL302 y IC693CBL314
Longitud máxima del cable de extensión Hasta 15 metros (50 pies) de longitud total del bus de extensión

Velocidad de comunicación del bus de la placa base e integridad de la red

El conector termina la interfaz de bus de expansión en serie para estabilizar la velocidad de comunicación del bus de la placa base en topologías de controlador de la serie 90-30 de múltiples bastidores. Las resistencias de terminación incorporadas evitan las reflexiones de línea diferencial en las rutas de señal que se extienden hasta 15 metros (50 pies) a través de los conjuntos de cables IC693CBL302 o IC693CBL314, lo que garantiza la escala de densidad de E/S sin pérdida de tiempo de trama de datos o sincronización de firmware en las placas base de expansión.

Preguntas frecuentes

P: ¿Dónde debe instalarse el conector terminador IC693ACC307 en un sistema de expansión? R: El IC693ACC307 debe insertarse en el conector de bus de expansión de 25 pines no utilizado de la placa base final de expansión o remota en un sistema de conexión en cadena de la serie 90-30.

P: ¿El IC693ACC307 requiere una conexión de alimentación externa? R: No, el IC693ACC307 es un conector pasivo de 25 pines que contiene redes de resistencias internas y no requiere voltaje externo ni consumo de corriente de la placa base.

P: ¿Qué cables de expansión son oficialmente compatibles con el terminador de bus IC693ACC307? R: El módulo está diseñado para funcionar con conjuntos de cables de expansión IC693CBL302 e IC693CBL314 hasta una longitud máxima de 15 metros (50 pies).

Pautas de instalación en campo

  • Identificación del extremo del bus: Localice el último conector de expansión abierto de 25 pines en la última placa base de expansión o remota de la serie 90-30 en la cadena de cables.
  • Montaje físico: Alinee el conector de 25 pines del conector IC693ACC307 con el zócalo de la placa base y presione firmemente en su lugar. Apriete completamente los tornillos de retención integrales para garantizar una conexión mecánica sólida y una conexión a tierra continua del blindaje.
  • Enrutamiento de cables: Asegúrese de que los cables de expansión IC693CBL302 o IC693CBL314 no excedan el límite máximo del sistema de 15 metros (50 pies) de longitud total.
  • Mitigación de ruido: Mantenga los cables de expansión alejados de las líneas de CA de alto voltaje y las salidas de los variadores de frecuencia para evitar interferencias electromagnéticas en el bus serie terminado.
