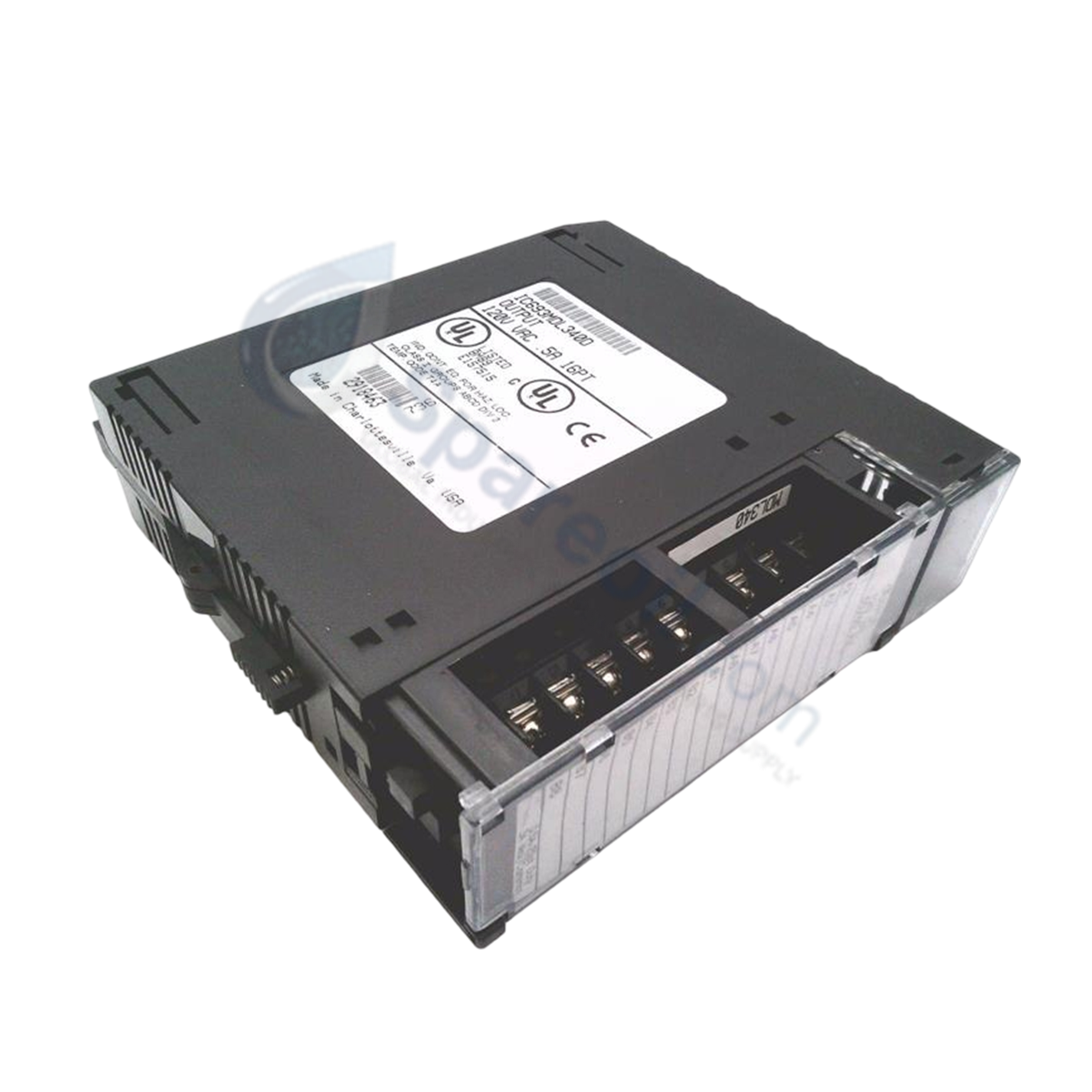

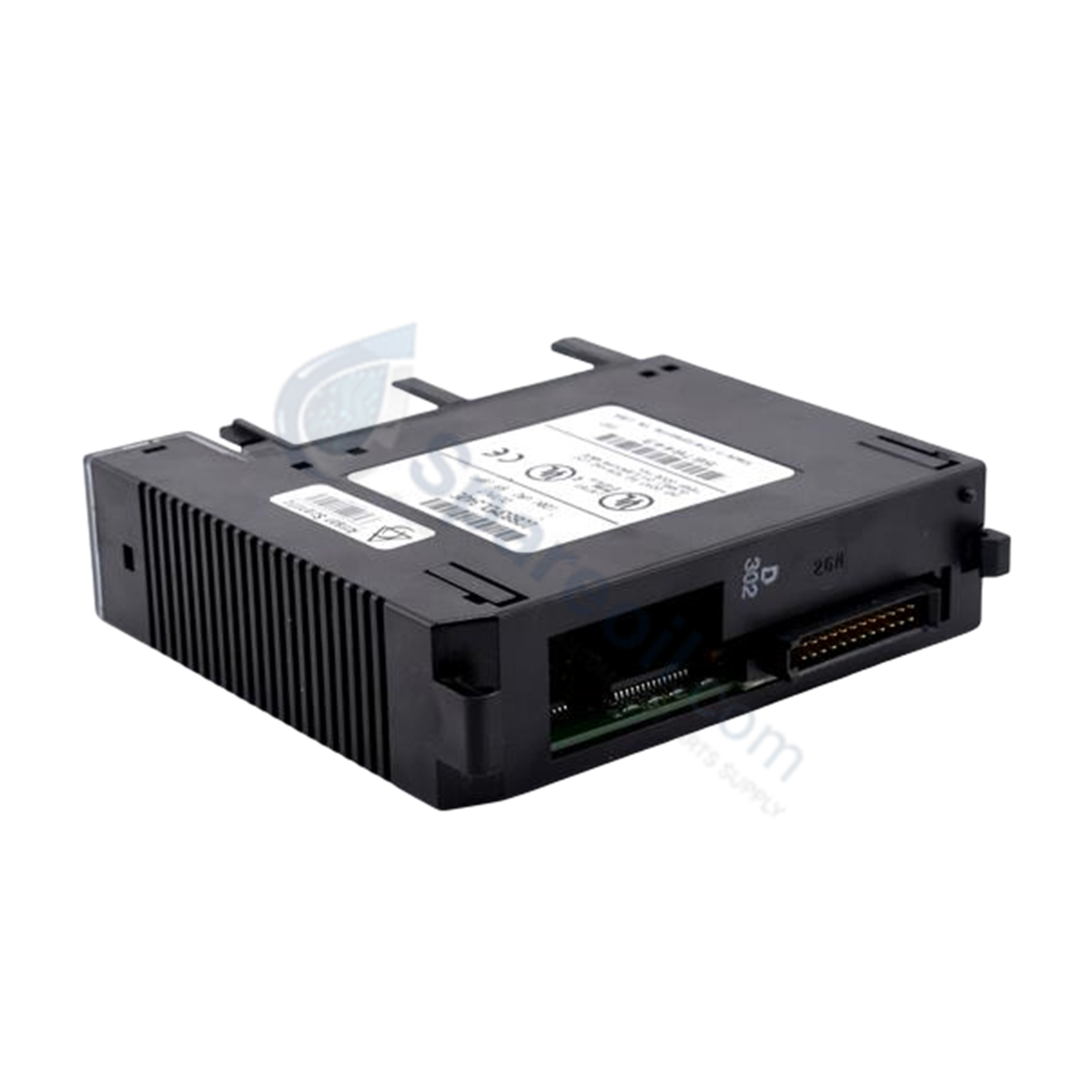

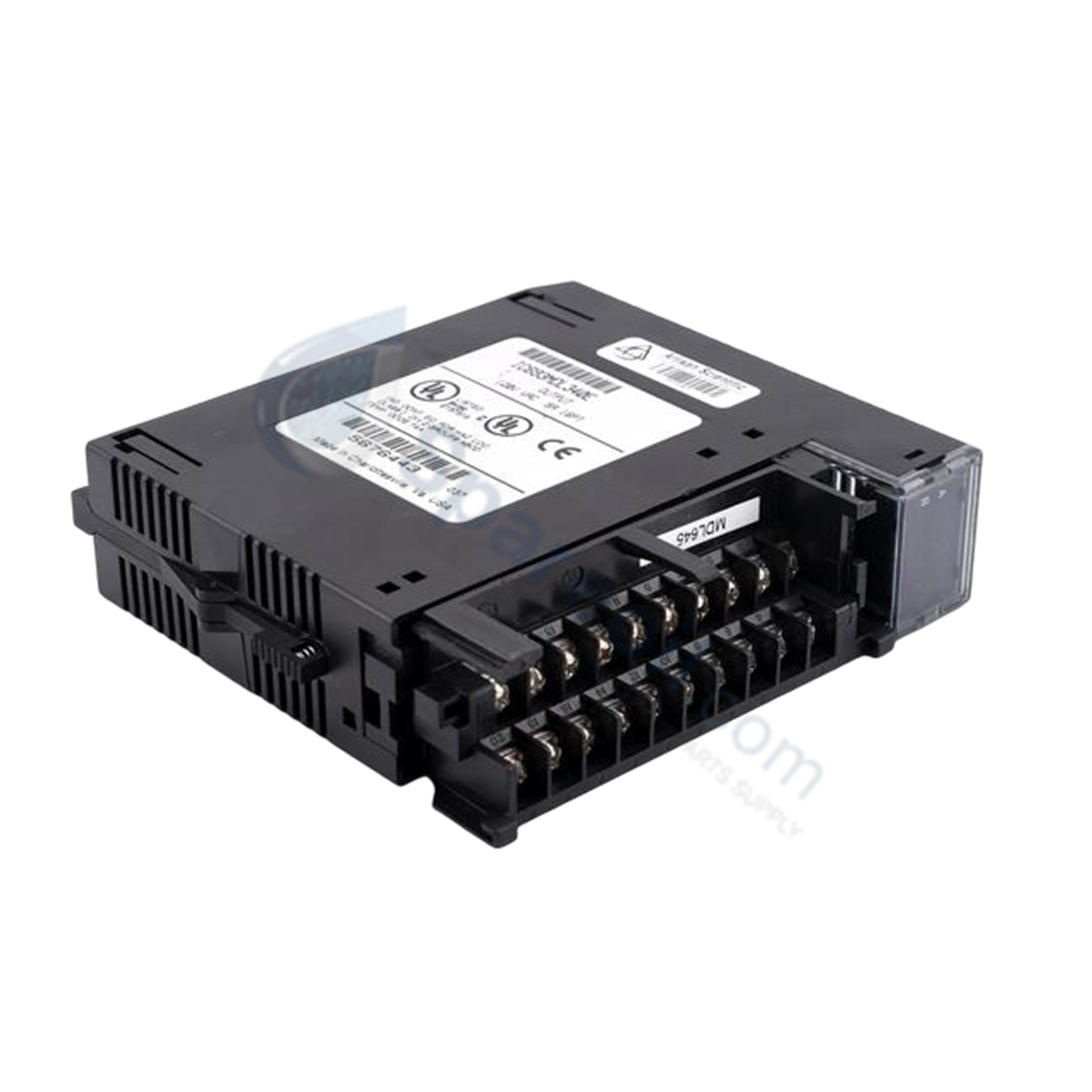

El GE IC693MDL340, también catalogado como Módulo de Salida Discreta IC693MDL340, funciona como un componente de hardware dedicado para la actuación de carga de 120 VCA dentro de las plataformas PLC de la Serie 90-30.

Especificaciones del Hardware

Parámetro Especificación
Modelo IC693MDL340
Marca GE Fanuc / Emerson Automation
Origen EE. UU.
Peso 0,45 kg (1,00 lbs)
Dimensiones Formato de módulo de ranura única de la serie 90-30
Temperatura de funcionamiento 0 a 60 grados C
Consumo de energía 315 mA del bus interno de +5 VCC (todas las salidas ENCENDIDAS)
Puntos de salida 16 puntos
Agrupación de salidas 2 grupos aislados (8 canales por grupo con 1 común)
Tensión de salida nominal 120 VCA nominal (rango de 85 a 132 VCA, 50/60 Hz)
Corriente de salida por punto 0,5 A máximo
Corriente de salida por grupo 3,0 A máximo
Corriente de carga mínima 50 mA
Corriente de irrupción máxima 20 A por un ciclo
Tiempo de respuesta de salida Retardo de ENCENDIDO: 1 ms máx; retardo de APAGADO: 1/2 ciclo máx
Caída de tensión / Fuga Caída de 1,5 VCA máx; fuga de 2 mA máx a 120 VCA
Clasificación de aislamiento 1500 V campo a lógica; 500 V grupo a grupo

Velocidad de Comunicación del Bus del Backplane y Ejecución de Red

El módulo procesa los comandos de ejecución de lógica discreta recibidos a través del bus del backplane para controlar los actuadores de campo conectados. La velocidad de comunicación del bus del backplane a nivel de sistema garantiza una actualización de escaneo determinista, mientras que los diagnósticos LED integrados proporcionan información sobre el estado por canal e indicación de fusible quemado para la verificación del bucle físico.

Preguntas Frecuentes

P: ¿Cuál es el consumo de corriente del backplane para el módulo IC693MDL340? R: El módulo consume 315 mA de la fuente de alimentación de +5 VCC del backplane cuando los 16 canales de salida están en estado ENCENDIDO.

P: ¿Cuáles son las limitaciones de corriente de salida por punto y por grupo? R: Cada canal de salida individual maneja hasta 0,5 A, mientras que cada grupo de 8 canales soporta una carga de corriente continua máxima de 3,0 A.

P: ¿Cómo se estructura el aislamiento galvánico a través de los circuitos de salida? R: El módulo proporciona un aislamiento de 1500 V entre los circuitos del lado de campo y la electrónica del backplane del lado lógico, y un aislamiento de 500 V entre los dos grupos de salida independientes.

Pautas de Instalación en Campo

  • Inserción de Ranura en la Placa Base: Desenergice la alimentación del backplane antes de insertar o extraer el módulo de la placa base de la Serie 90-30 para proteger los contactos del conector de borde.
  • Cableado de Línea de Salida de CA: Conecte la alimentación de campo de 120 VCA a los comunes del grupo en el bloque de terminales. Asegúrese de que la corriente total por grupo no exceda una carga continua de 3,0 A.
  • Supresión de Carga Inductiva: Instale varistores de óxido metálico (MOV) o amortiguadores RC a través de dispositivos de campo de CA inductivos (como válvulas solenoides y bobinas de relé) para suprimir los transitorios de voltaje durante la conmutación.
  • Puesta a Tierra y Apantallamiento: Fije todos los apantallamientos de cables de campo y los soportes de montaje de la placa base directamente al bus de tierra maestro del gabinete para mitigar el acoplamiento del ruido electromagnético.
