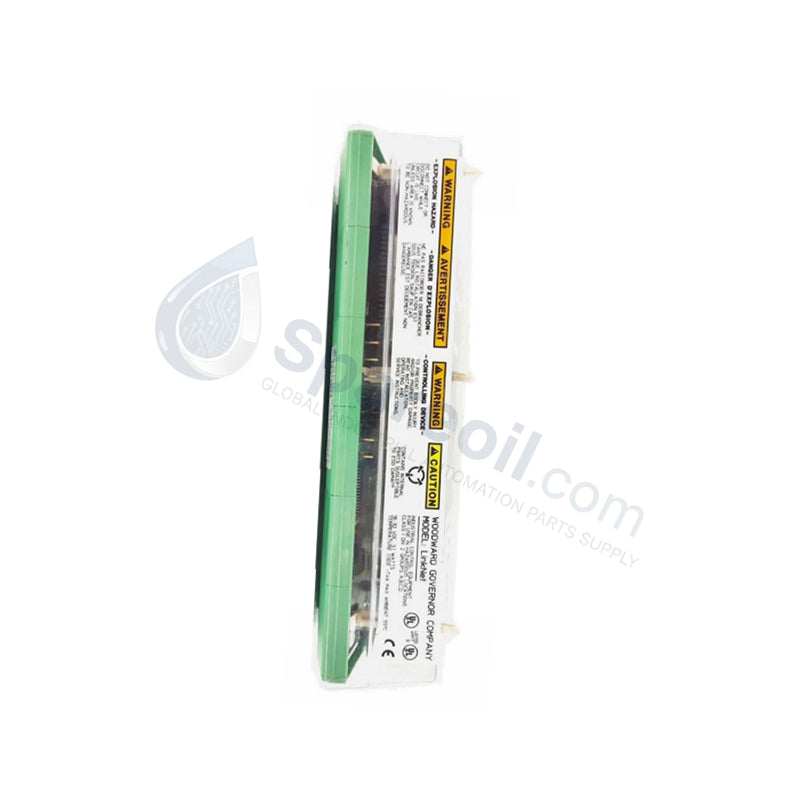

بطاقة إدخال درجة الحرارة RTD من طراز 9905-970 Woodward Rev K

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة Woodward 9905-970 (الإصدار K) كعقدة متخصصة لاكتساب درجة الحرارة الموزعة ضمن عائلة LinkNet I/O. تتصل هذه...

رمز المنتج: 9905-970

Manufacturer: Woodward
Product No.: 9905-970
Product Type: وحدة إدخال RTD
Product Origin: USA
Payment:T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة Woodward 9905-970 (الإصدار K) كعقدة متخصصة لاكتساب درجة الحرارة الموزعة ضمن عائلة LinkNet I/O. تتصل هذه الوحدة مباشرة بست مقاومات حرارية مستقلة من البلاتين ثلاثية الأسلاك بقيمة $100\Omega$ من نوع RTD، محولةً إشارات المقاومة التناظرية إلى بيانات رقمية دقيقة لأنظمة التحكم في التوربينات والمحركات الصناعية. تتواصل الوحدة عبر ناقل LinkNet التسلسلي الخاص بـ Woodward، مما يتيح التكامل السلس مع منصات التحكم MicroNet و Atlas. من خلال نقل معالجة الإشارة إلى حافة الشبكة، تقلل الوحدة 9905-970 من تعقيد الأسلاك وتعزز قابلية التعديل للنظام في تطبيقات المراقبة الحرارية الحرجة.

الحالة: هذه الوحدة جديدة 100%، مخزون أصلي من مصنع Woodward.

المواصفات الفنية

تتضمن الوحدة 9905-970 الإصدار K منطقًا متقدمًا للخطية لضمان دقة قياس أقل من درجة واحدة عبر نطاق تشغيلها الكامل.

الميزة	المواصفات
الشركة المصنعة	Woodward
رقم الموديل	9905-970
مراجعة الأجهزة	الإصدار K (استقرار الإشارة المحسّن)
قنوات الإدخال	6 قنوات مستقلة
توافق المستشعر	3 أسلاك $100\Omega$ بلاتين RTD (ألفا = 0.00385)
جهد التشغيل	18-32 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
الاتصال	ناقل LinkNet التسلسلي الخاص
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
التشخيص	مؤشرات LED للطاقة والحالة والشبكة
الأبعاد	12.7 سم $\times$ 2.5 سم $\times$ 20.3 سم
الوزن	540 جرامًا
بلد المنشأ	الولايات المتحدة الأمريكية

مزايا هندسية

مقاومة فائقة للضوضاء: يتعامل جهاز الإصدار K على وجه التحديد مع التداخل الكهرومغناطيسي (EMI) الشائع في بيئات توليد الطاقة. يحافظ على قراءات مستقرة حتى عند تركيبه بالقرب من المعدات ذات الجهد العالي أو محركات التردد المتغير.
تعويض محسن لأسلاك 3 أسلاك: تعوض الوحدة تلقائيًا مقاومة أسلاك التوصيل. يضمن هذا عدم تدهور دقة قياس درجة الحرارة بسبب المسافة بين مستشعر RTD ووحدة 9905-970.
مزايا البنية الموزعة: باستخدام ناقل LinkNet التسلسلي، يمكن للمهندسين تركيب هذه الوحدة بالقرب من المحرك أو التوربين. هذا يقلل بشكل كبير من تكلفة ووزن الكابلات متعددة النوى والمحمية باهظة الثمن إلى غرفة التحكم المركزية.
متانة البيئة القاسية: يدعم الهيكل والمكونات المتينة نطاق درجة حرارة تشغيل واسع (-40 درجة مئوية إلى +70 درجة مئوية). يتيح هذا الأداء الموثوق به في حاويات غير مكيفة أو مواقع صناعية خارجية قاسية.
نقل البيانات المحدد: على عكس بروتوكولات الإيثرنت القياسية التي قد تعاني من التداخلات، يضمن بروتوكول LinkNet تسليم بيانات متسقة ومختومة بالوقت لحلقات التحكم عالية السرعة.

الأسئلة الشائعة

ما أهمية تسمية "الإصدار K"؟

يمثل الإصدار K تصميم الأجهزة المحسّن من Woodward، والذي يوفر استقرارًا فائقًا للإشارة وعمرًا أطول للمكونات مقارنة بالإصدارات السابقة (مثل الإصدار E أو G). وهو متوافق مع الأنظمة التي تستخدم إصدارات أقدم من 9905-970.
هل تدعم هذه الوحدة مستشعرات RTD ذات سلكين أو أربعة أسلاك؟

تم تحسين الوحدة 9905-970 خصيصًا لمستشعرات RTD البلاتينية ذات 3 أسلاك $100\Omega$ . بينما يمكن توصيل مستشعرات ذات سلكين عن طريق توصيل الأطراف، فإن تكوينات 3 أسلاك مطلوبة للاستفادة من دائرة تعويض سلك التوصيل للوحدة لتحقيق أقصى دقة.
كيف تساعد مصابيح LED الموجودة على اللوحة في استكشاف الأخطاء وإصلاحها؟

تتميز الوحدة بمصابيح LED مخصصة توفر تغذية راجعة مرئية فورية. يؤكد مصباح "الشبكة" LED الاتصال النشط بالوحدة الرئيسية لـ LinkNet، بينما ينبه مصباح "الحالة" LED الفنيين إلى أخطاء الأجهزة الداخلية أو حالات خروج المستشعر عن النطاق.
هل يلزم المعايرة عند التركيب؟

تقوم Woodward بمعايرة كل وحدة 9905-970 في المصنع. نظرًا لاستخدامها للخطية الرقمية ومقاومات مرجعية عالية الدقة، فإنها لا تتطلب عادةً معايرة ميدانية أثناء التشغيل الأولي.
