وحدة إدخال تناظري Yokogawa AAV144-S00/A4S10

AAV144-S00/A4S10 وحدة إدخال تناظري Yokogawa CENTUM VP

AAV144-S00/A4S10 وحدة إدخال تناظري Yokogawa CENTUM VP

التوفر: 10 متوفر في المخزون

وحدة الإدخال التناظرية Yokogawa AAV144-S00/A4S10 تم تكوين وحدة Yokogawa AAV144-S00/A4S10 (وحدة الإدخال التناظرية AAV144) لرقمنة إشارات الجهد والتيار التناظرية في...

رمز المنتج: AAV144-S00/A4S10

Manufacturer: Yokogawa
Product No.: AAV144-S00/A4S10
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

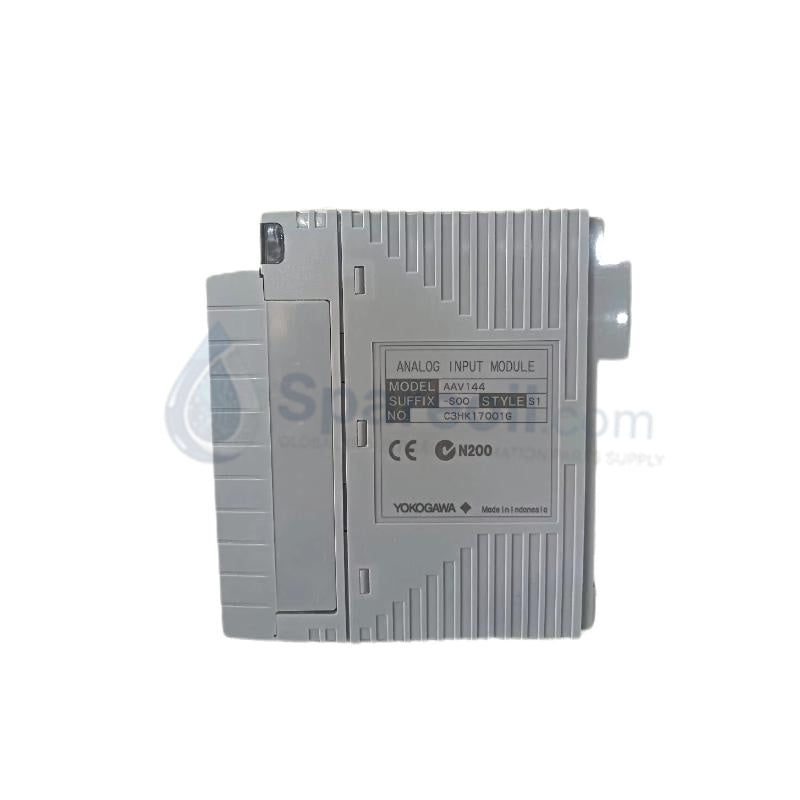

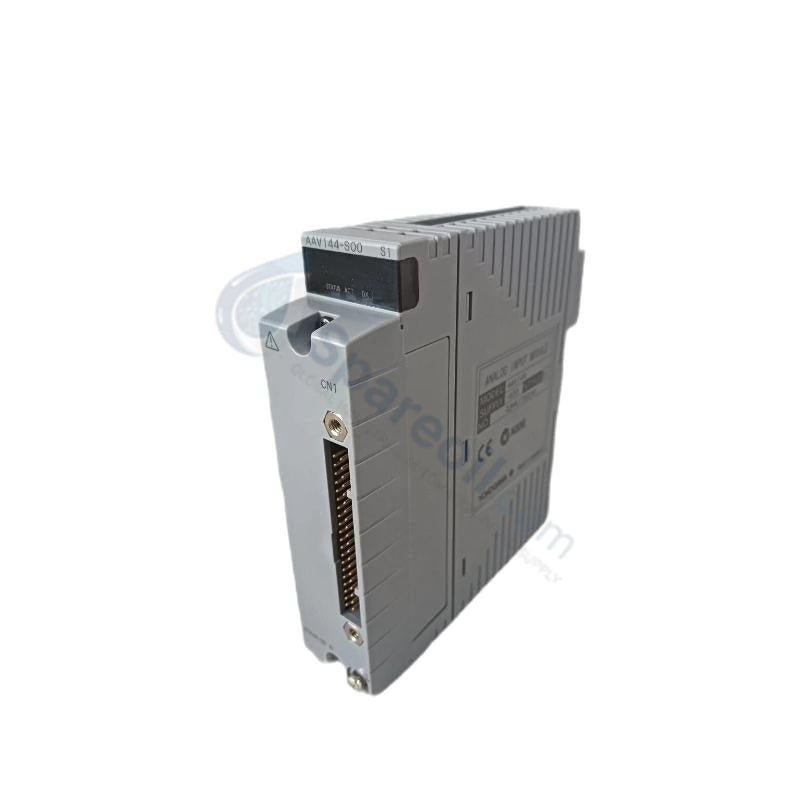

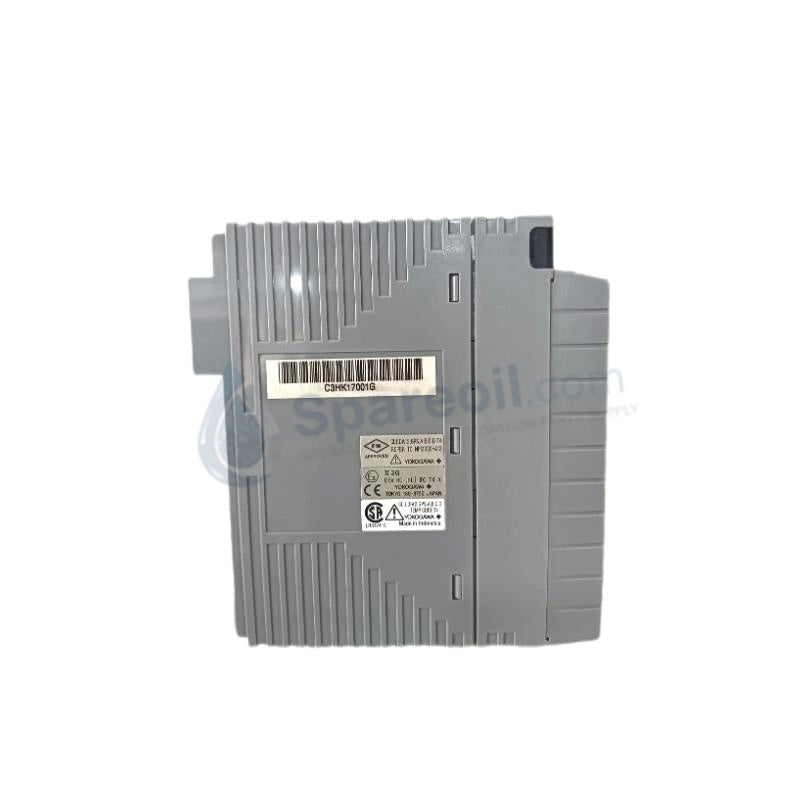

وحدة الإدخال التناظرية Yokogawa AAV144-S00/A4S10

تم تكوين وحدة Yokogawa AAV144-S00/A4S10 (وحدة الإدخال التناظرية AAV144) لرقمنة إشارات الجهد والتيار التناظرية في بنى التحكم Yokogawa CENTUM VP و ProSafe-RS، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تفكيك اللاحقة ومصفوفة النموذج

تحدد رموز اللاحقة مواصفات الوحدة المحددة وتجميعات الخيارات:

AAV144: وحدة الإدخال التناظرية المعزولة
-S: النوع القياسي
0: التكوين الأساسي
0: دائمًا 0
/A4S10: توصيل كتلة طرفية للمشابك الضاغطة أو حزمة واجهة نظام مخصصة

المواصفات الفنية للأجهزة

المعلمة	المواصفة
النموذج	AAV144-S00/A4S10
العلامة التجارية	شركة يوكوجاوا الكهربائية
المنشأ	اليابان
الوزن	0.2 كجم
الأبعاد	32.8 × 107.5 × 130 ملم
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	500 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر (من اللوحة الخلفية)
قنوات الإدخال	16 قناة معزولة (أو 8 قنوات جهد تفاضلي)
نطاق إشارة الإدخال	1 إلى 5 فولت تيار مستمر، 0 إلى 10 فولت تيار مستمر، -10 إلى +10 فولت تيار مستمر، 4-20 مللي أمبير
مقاومة الإدخال	>= 1 ميغا أوم (وضع الجهد)، 250 أوم (وضع التيار)
الدقة	+/-0.1% من المقياس الكامل
فترة التحويل	10 مللي ثانية / 40 مللي ثانية حسب تكوين مسح النظام
جهد العزل	1500 فولت تيار متردد لمدة دقيقة واحدة بين المدخلات والنظام

بروتوكول حلقة 4-20 مللي أمبير HART واكتساب إشارة DCS المعزولة

تستخدم وحدة AAV144-S00/A4S10 محولات تناظرية إلى رقمية (ADC) على متنها مع عزل مخصص من قناة إلى قناة لاكتساب إشارات الأجهزة بدون تداخل كهربائي متبادل. عند تكوينها لإدخالات الجهد أو إقرانها بمقاومات تحويل دقيقة خارجية لأجهزة إرسال بروتوكول حلقة 4-20 مللي أمبير HART، تعمل الوحدة على قمع ضوضاء النمط الشائع حتى 120 ديسيبل. يزيل عزل القناة إزاحات الجهد الأرضي عبر الحلقات الميدانية البعيدة، مما يحافظ على سلامة القياس عبر تشغيل الكابلات الطويلة المتصلة بقواعد عقد FIO عالية الكثافة.

الأسئلة المتكررة

س: هل يمكن تبديل وحدة AAV144-S00/A4S10 أثناء التحكم النشط في النظام؟

ج: نعم، تدعم الوحدة التبديل الساخن عبر الإنترنت داخل أرفف وحدة التحكم الميدانية (FCU) من CENTUM VP التي تعمل بالطاقة. لا يؤدي استبدال الوحدة إلى تعطيل الاتصال أو إمداد الطاقة للبطاقات المجاورة على ناقل اللوحة الخلفية.

س: كيف تتعامل وحدة AAV144 مع ظروف الأسلاك الميدانية المفتوحة الدائرة؟

ج: تقوم الوحدة بتنفيذ تشخيصات داخلية مستمرة للدائرة. إذا تمزق سلك ميداني أو خرجت إشارة إدخال عن حدود التشغيل الصالحة، فإن الجهاز يرفع علامة خطأ قناة مباشرة إلى كلمة حالة نظام DCS للتنبيه.

إرشادات التركيب الميداني

قم بتركيب AAV144-S00/A4S10 عموديًا في فتحة رف FIO المخصصة، مع إشراك آليات التثبيت العلوية والسفلية حتى يتم تثبيتها بالكامل مقابل موصل اللوحة الخلفية. اربط أسلاك الإشارة بتجميع الأطراف باستخدام حدود عزم الدوران المحددة على براغي الأطراف لمنع تدهور الاتصال. تأكد من تأريض حماية الكابل الكلية لقضيب التأريض بالخزانة من خلال اتصال واحد منخفض المعاوقة، مع إبقاء كابلات الإشارة التناظرية مفصولة بمسافة لا تقل عن 300 مم عن دوائر توزيع الطاقة الكهربائية عالية الجهد. حافظ على تدفق الهواء الحر حول مجموعة الرف للعمل ضمن النطاق المحيط المحدد من -20 درجة مئوية إلى +70 درجة مئوية.
