وحدة إخراج ترانزستور F3YD14-5B Yokogawa

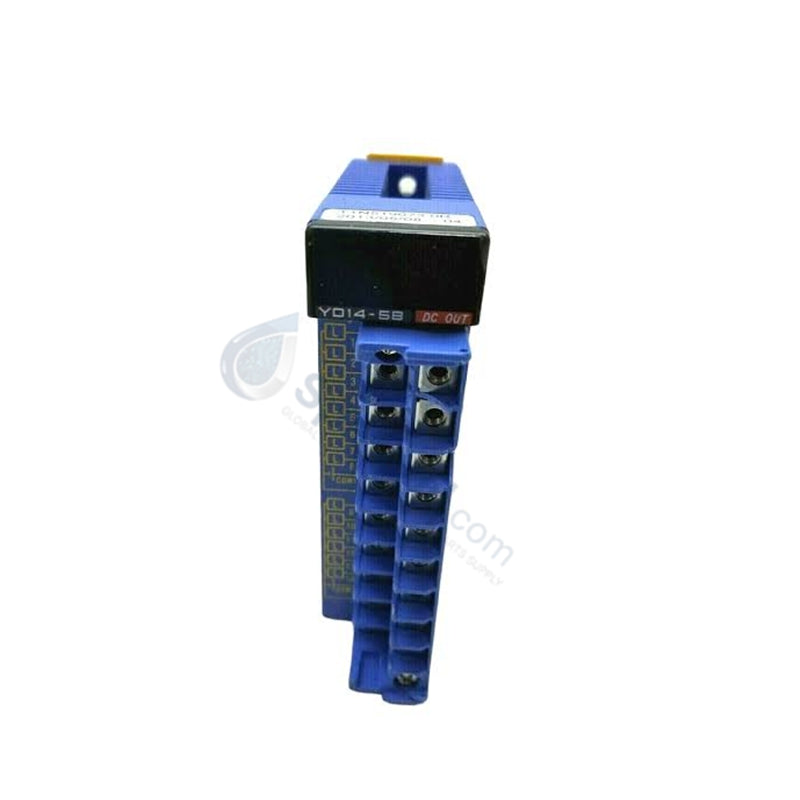

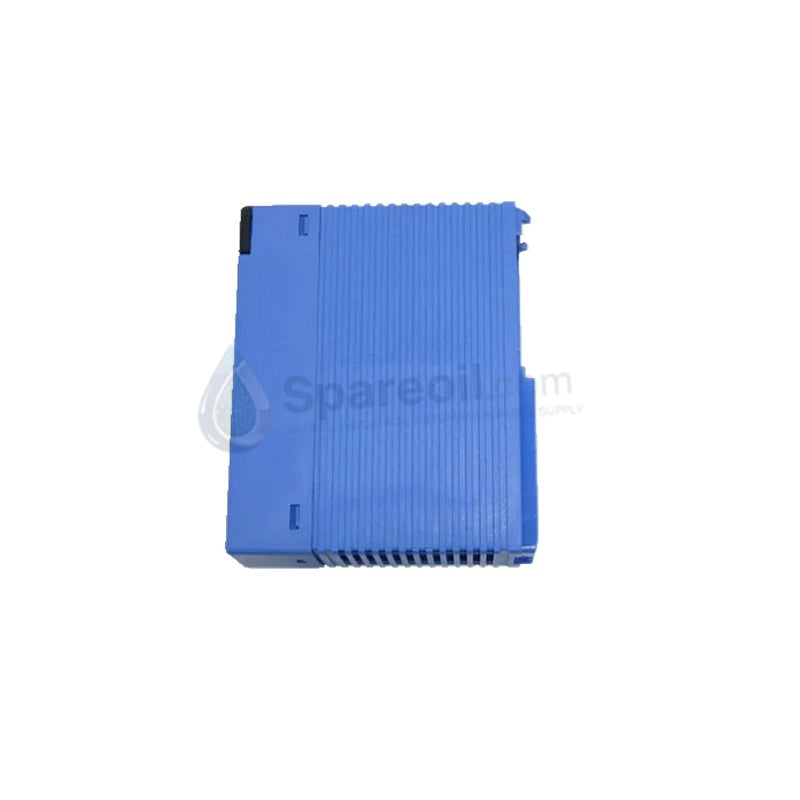

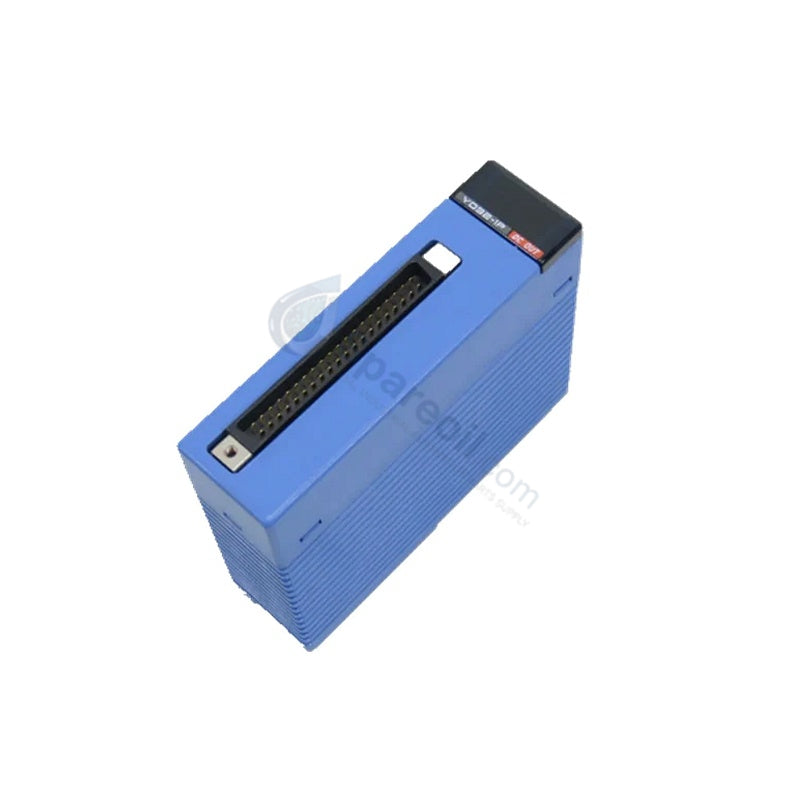

وحدة إخراج ترانزستور Yokogawa ذات 14 قناة F3YD14-5B FA-M3

وحدة إخراج ترانزستور Yokogawa ذات 14 قناة F3YD14-5B FA-M3

التوفر: 10 متوفر في المخزون

وحدة إخراج ترانزستور Yokogawa F3YD14-5B FA-M3 تم تكوين Yokogawa F3YD14-5B (وحدة إخراج الترانزستور F3YD14) للتبديل المنفصل للحمل في منصات Yokogawa...

رمز المنتج: F3YD14-5B

Manufacturer: Yokogawa
Product No.: F3YD14-5B
Product Type: وحدات الإخراج الرقمي
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إخراج ترانزستور Yokogawa F3YD14-5B FA-M3

تم تكوين Yokogawa F3YD14-5B (وحدة إخراج الترانزستور F3YD14) للتبديل المنفصل للحمل في منصات Yokogawa FA-M3 PLC، وتوفر التنفيذ المادي/الكهربائي المباشر. تدير الوحدة 14 قناة إخراج منفصلة تعمل على دوائر ترانزستور من نوع المصدر لتشغيل مرحلات صناعية بجهد 24 فولت تيار مستمر، ومشغلات ملف لولبي، ومؤشرات حالة مرئية.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F3YD14-5B
العلامة التجارية	شركة يوكوجاوا الكهربائية
الأصل	اليابان
الوزن	0.35 كجم
الأبعاد	130 × 120 × 30 مم
درجة حرارة التشغيل	-20 إلى +55 درجة مئوية
درجة حرارة التخزين	-40 إلى +70 درجة مئوية
استهلاك الطاقة	600 مللي أمبير عند مصدر اللوحة الخلفية 5 فولت تيار مستمر
قنوات الإخراج	14 قناة منفصلة
نوع دائرة الإخراج	ترانزستور (نوع المصدر)
جهد الإخراج المقدر	24 فولت تيار مستمر (نطاق تشغيل من 18 إلى 26.4 فولت تيار مستمر)
الحد الأقصى لتيار الإخراج	0.5 أمبير لكل قناة (حد حمل إجمالي للوحدة 4.0 أمبير)
مؤشر LED لحالة التشخيص	14 مؤشر حالة قناة خضراء
ميزات الحماية	حماية مدمجة من الدائرة القصيرة
الرطوبة النسبية	5 إلى 95% رطوبة نسبية، غير متكثفة
معيار الامتثال	معتمد من CE، UL، FM

عزل القناة إلى القناة ومناعة الضوضاء

تتضمن الوحدة حواجز عزل بصري تفصل منطق اللوحة الخلفية الداخلية عن دوائر الطاقة الخارجية لتيار مستمر في المجال، مما يمنع ارتفاعات الجهد العابرة وحلقات الأرض من إتلاف وحدات المعالجة المركزية. باستخدام مخرجات الترانزستور من نوع المصدر، توفر كل قناة تبديل تنفيذًا سريع الاستجابة مع عزل الضوضاء الكهربائية من جانب المجال. تحد دوائر الحماية من الدائرة القصيرة المدمجة التيار على الفور أثناء أعطال خط المجال، بينما توفر مصابيح LED الفردية للتشخيص التحقق البصري المباشر من تنشيط منطق الإخراج أثناء تشخيص الحلقات.

الأسئلة المتداولة

س: كيف تتصرف الحماية الداخلية من الدائرة القصيرة أثناء ظروف خطأ الأسلاك الميدانية؟

ج: عندما تواجه قناة إخراج تيارًا زائدًا أو دائرة قصيرة مباشرة، فإن دوائر تحديد التيار الداخلية تقيد تدفق تيار المجال لحماية ترانزستورات الإخراج الداخلية من الانهيار الحراري. يجب على الفنيين إزالة الأعطال الميدانية الخارجية وتدوير أوامر الإخراج لاستعادة عمليات التبديل العادية.

س: ما هي الاعتبارات التشغيلية التي تنطبق عند تبديل أحمال الملف اللولبي الاستقرائي للتيار المستمر؟

ج: على الرغم من أن المكونات الداخلية ذات الحالة الصلبة تتحمل العبورات الروتينية للتبديل، يجب على الفنيين تركيب صمامات ثنائية خارجية لمنع التدفق العكسي عبر أحمال المجال الاستقرائية مثل ملفات الملف اللولبي وملفات المرحل. يمنع قمع ارتفاعات الجهد العكسي عند موقع حمل المجال من إجهاد أطراف الوحدة ويقلل من التداخل الكهرومغناطيسي داخل حاوية التحكم.

إرشادات التركيب الميداني

ثبت الوحدة بإحكام في فتحة الرف المخصصة على الوحدة الأساسية FA-M3، مع ضمان التوصيل الصحيح لموصلات ناقل اللوحة الخلفية قبل إحكام براغي التثبيت. وجه كابلات الإخراج ذات الجهد المنخفض للتيار المستمر عبر قنوات الأسلاك المخصصة منفصلة عن موصلات الطاقة عالية الجهد للتيار المتردد لمنع التداخل السعوي. قم بتوصيل أسلاك الإمداد الخارجية 24 فولت تيار مستمر بالمفتاح الطرفي باستخدام ممارسات القطبية الصحيحة، مع تثبيت دروع كابلات المجال مباشرة على شريط التأريض بالخزانة.
