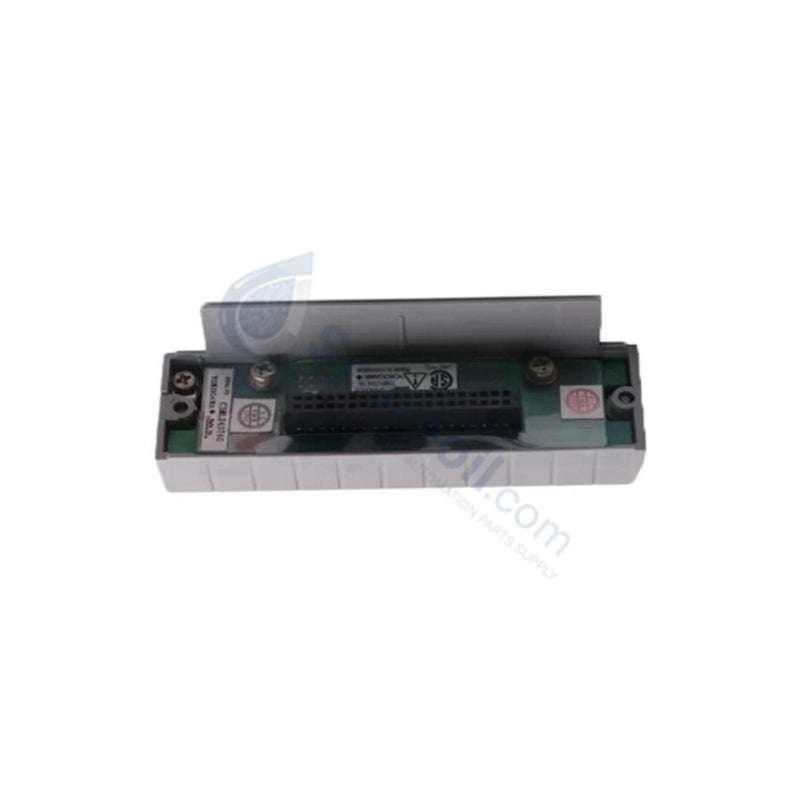

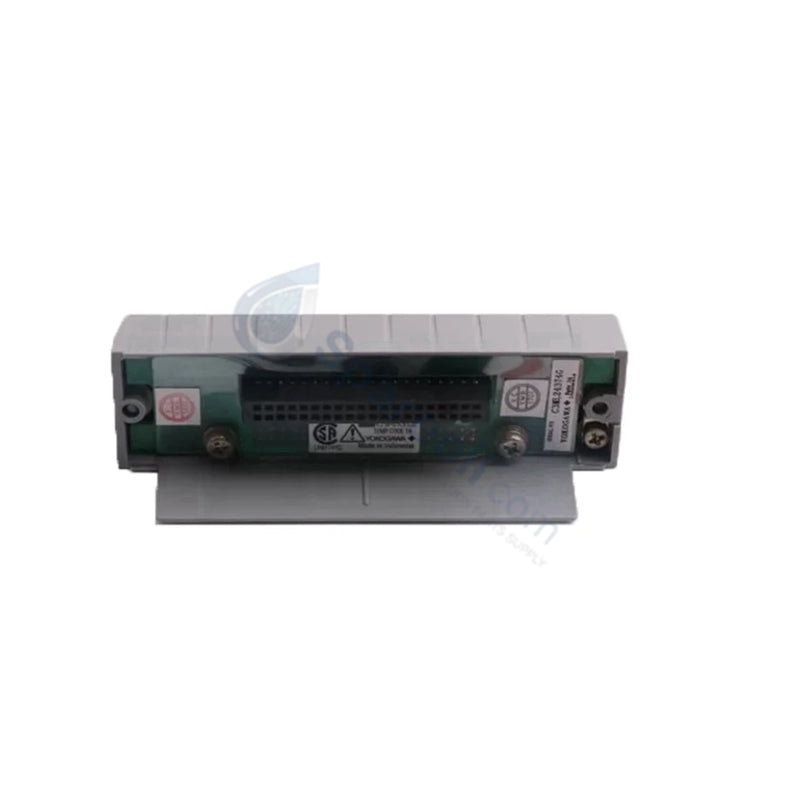

محول واجهة كابل Yokogawa ATB3A-00 S1 KS

تم تكوين Yokogawa ATB3A-00 S1 (محول واجهة كابل ATB3A-00 KS) لتحويل إشارة الطرفية في أنظمة CENTUM VP و CENTUM CS 3000، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يربط الجهاز الأسلاك الميدانية متعددة القنوات بوحدات الإدخال/الإخراج للنظام عبر واجهة موصل KS مدمجة 50 سنًا. يقبل حلقات تيار 4-20 مللي أمبير، والجهد المستمر، ومقاومة حرارية، وتوصيلات إشارة مزدوجة حرارية عبر أطراف براغي M4، مما يسهل نقل البيانات المحدد بين أجهزة الإرسال الميدانية ولوحات التحكم في الوحدات الميدانية (FCU).

مواصفات الأجهزة

المعلمة المواصفات
الموديل ATB3A-00 S1
الماركة Yokogawa
المنشأ اليابان
الوزن 0.1 كجم
الأبعاد 114 × 32.6 × 38.8 ملم
درجة حرارة التشغيل 0 إلى +55 درجة مئوية
استهلاك الطاقة 24 فولت تيار مستمر اسمي (واجهة أسلاك سلبية)
توافق النظام CENTUM VP, CENTUM CS 3000 DCS
نوع الاتصال موصل KS من 50 سنًا وأطراف براغي M4
الكابلات المتوافقة كابلات إشارة سلسلة Yokogawa KS (على سبيل المثال، KS10-05*A)
مقاومة العزل 100 ميجا أوم أو أكثر عند 500 فولت تيار مستمر
قوة العزل الكهربائي 500 فولت تيار متردد لمدة دقيقة واحدة
توافق EMC EN 61000-6-2 (المناعة الصناعية)

بروتوكول حلقة HART 4-20 مللي أمبير وعزل قناة إلى قناة

يتضمن وحدة المحول مسارات أسلاك مخصصة مصممة للحفاظ على العزل بين القنوات عبر مسارات الإشارة متعددة النواة. تم تصميم حواجز العزل الكهربائي الداخلية لتلبية معايير المناعة الكهرومغناطيسية EN 61000-6-2، وتوفر عزلًا بقوة 500 فولت تيار متردد بين نقاط الطرفية والمستويات الأرضية المنطقية. يمنع هذا التكوين تحولات الجهد الأرضي والارتفاعات المفاجئة للضوضاء الصناعية من التداخل مع إشارات بروتوكول حلقة HART 4-20 مللي أمبير عندما تقوم كابلات الواجهة بتوجيه المتغيرات العملية مباشرة إلى وحدات الإدخال/الإخراج في CENTUM.

الأسئلة المتداولة

س: كيف تتصل الوحدة ببطاقات الإدخال/الإخراج في وحدة التحكم الميدانية (FCU)؟

ج: يقوم الفنيون بتوصيل كابلات إشارة سلسلة Yokogawa KS متعددة الموصلات مباشرة بموصل KS المدمج 50 سنًا، مما يربط مجموعة الكتلة الطرفية مباشرة ببطاقات الإدخال/الإخراج للنظام.

س: هل تتطلب الوحدة مصدر طاقة خارجي لمعالجة الإشارات الميدانية؟

ج: لا، يعمل المحول كلوحة واجهة أسلاك سلبية، على الرغم من أن طاقة الحلقة 24 فولت تيار مستمر المتصلة تمر مباشرة عبر الأطراف لتشغيل الأجهزة الميدانية النشطة.

س: ما هو إجراء التأريض الذي يمنع الحلقات الأرضية عبر درع كابل واجهة KS؟

ج: يجب إنهاء أسلاك التصريف للكابل الميداني مباشرة في طرف التأريض المخصص على إطار التثبيت للحفاظ على مسار أرضي لنقطة واحدة للنظام.

إرشادات التثبيت الميداني

  1. ضع غلاف المحول على سكة DIN قياسية أو أسطح لوحات وقم بتثبيت مشابك القفل المدمجة بإحكام في مكانها.
  2. تأكد من أن جميع مصادر طاقة حلقة 24 فولت تيار مستمر غير نشطة تمامًا قبل توصيل ضفائر الأسلاك.
  3. قم بإنهاء موصلات المستشعر الميداني الفردية على أطراف براغي M4، مع تطبيق عزم ربط يبلغ 1.2 نيوتن متر.
  4. قم بتوصيل قابس كابل إشارة KS متعدد النواة بموصل واجهة KS ذي 50 سنًا، وقم بتأمين براغي القفل الجانبية لمنع الفصل المادي.
  5. قم بتوجيه الكابلات الميدانية في قنوات أسلاك منفصلة بعيدًا عن خطوط الطاقة عالية الجهد المتردد لتقليل اقتران الضوضاء الكهرومغناطيسية.
  6. قم بإجراء قياسات مقاومة العزل باستخدام جهاز اختبار 500 فولت تيار مستمر قبل التشغيل الأولي لتأكيد سلامة عزل الخط.
