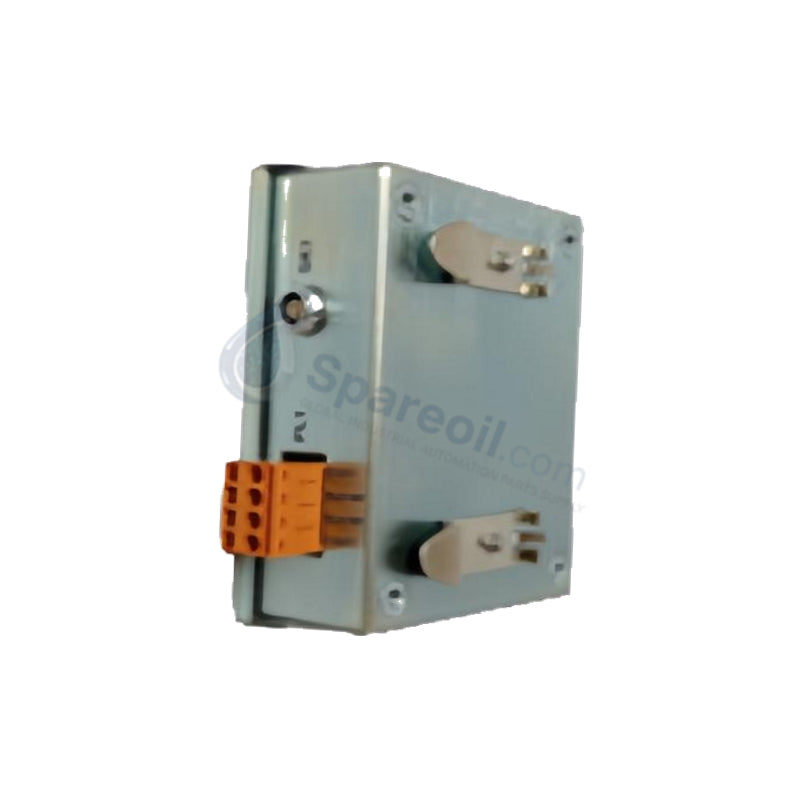

وحدة الإرسال/الاستقبال الضوئية الموثوقة ICS TRIPLEX T8314

تعمل الوحدة ICS TRIPLEX T8314، والمُدرجة أيضًا باسم الوحدة T8314 Trusted Fibre TX/RX، كعنصر أجهزة مخصص للإرسال التسلسلي للبيانات لمسافات طويلة داخل أنظمة السلامة Trusted TMR. تحول الوحدة الإشارات الكهربائية للوحة الخلفية الداخلية إلى إشارات بصرية لتمكين وصلات البيانات إلى هيكل توسعة بعيد يقع على بُعد يصل إلى 10 كيلومترات.

اختيار تخطيط الترتيب: التخطيط 1

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T8314
العلامة التجارية	ICS TRIPLEX (Rockwell Automation)
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.3 كجم (وزن الشحن: 2 كجم)
الأبعاد	84 × 110 × 40 مم
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية (بالحمل الطبيعي)، -20 درجة مئوية إلى +70 درجة مئوية (بالهواء القسري)
استهلاك الطاقة	تكوين استهلاك منخفض للطاقة (لم يتم تحديد القوة الكهربائية بالضبط)
نوع المنتج	وحدات الإرسال/الاستقبال الضوئية الموثوقة

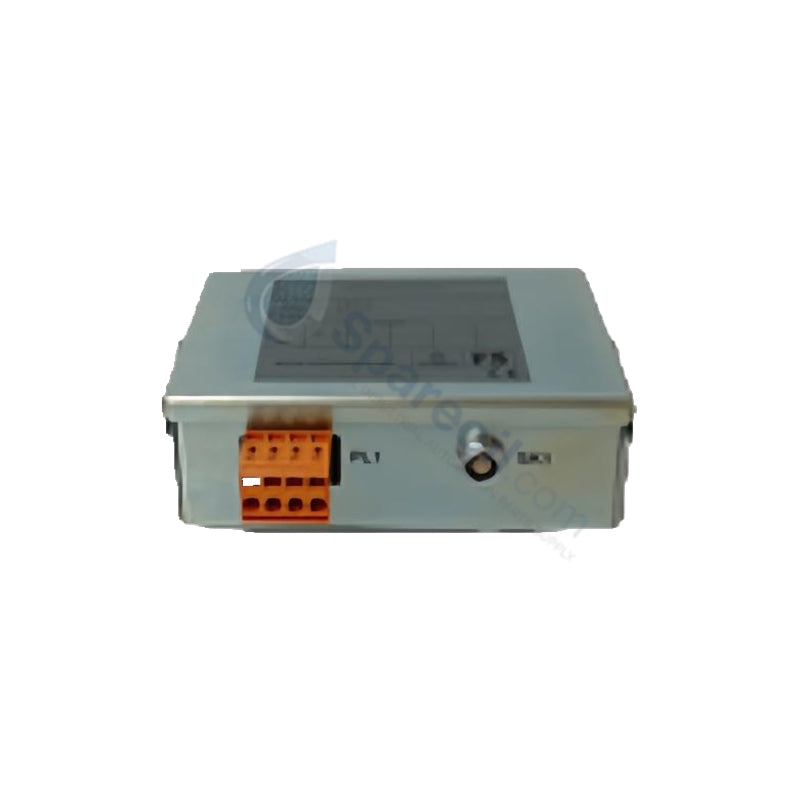

جهد الإدخال	24 فولت تيار مستمر (مدخلات مزدوجة عبر دائرة صمام ثنائي ORed)

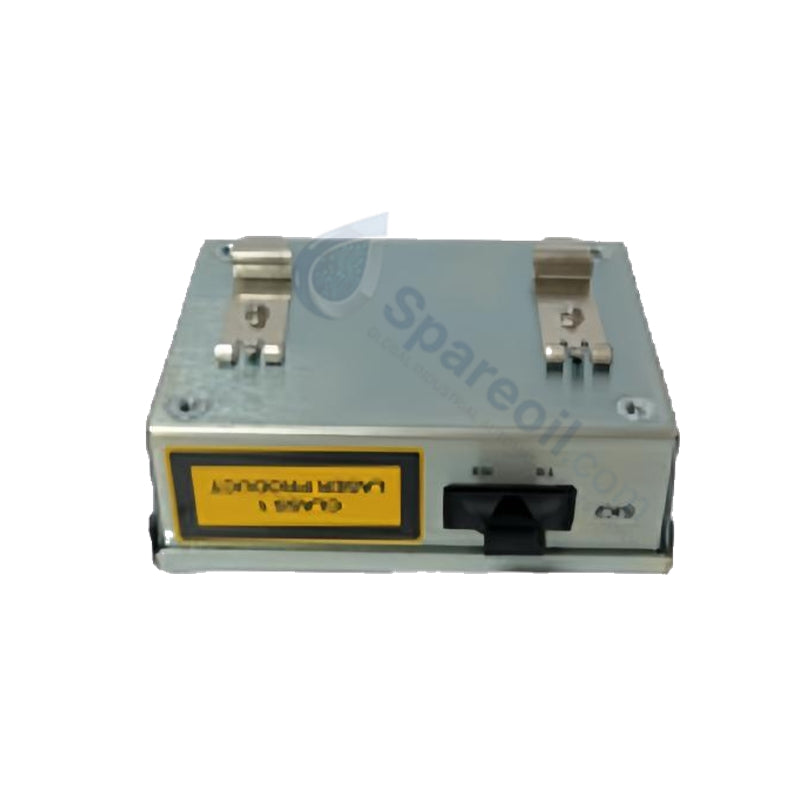

نوع الموصل	واجهة من نوع الموصل المربع (SC) لليفّين (الإرسال والاستقبال)
نطاق الإرسال	مسافة قصوى تصل إلى 10 كيلومترات
نوع التركيب	تخطيط تركيب على سكة DIN
الرطوبة النسبية	0% إلى 95% رطوبة نسبية، بدون تكاثف
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
امتثال السلامة	معتمد لمعيار IEC 61508 SIL 3

تنفيذ نظام السلامة المجهز

تعمل الوحدة ICS TRIPLEX T8314 كواجهة محول وسائط مادية أساسية تدعم بنية تجاوز الأعطال الثلاثية (TMR) 2oo3 عبر مجموعات الهياكل المعزولة. تضمن مدخلات التيار المستمر المزدوجة بجهد 24 فولت والمكونة من خلال بنية تزويد الطاقة الداخلية بصمام ثنائي ORed توفر مسارًا مستقلاً، مما يمنع نقطة واحدة من الفشل الكهربائي من تعطيل وصلة التوسعة عن بُعد. يوفر منطق جهاز الإرسال والاستقبال البصري المتكامل عزلًا عاليًا للتيار الكلفاني بين اللوحة الخلفية المحلية والمواقع الميدانية البعيدة، مما يزيل تحولات الجهد الأرضي وانتشار التداخل. إذا حدث تدهور في الإشارة عبر المسار البصري لمسافة 10 كيلومترات، فإن أنظمة المراقبة التشخيصية المتكاملة تقوم بإبلاغ حالات انقطاع الوصلة مباشرة إلى وحدة التحكم المضيفة لتفعيل تنفيذ حالة الفشل الآمن الحتمية.

الأسئلة الشائعة

س: كيف يمنع تكوين دائرة الصمام الثنائي ORed الداخلية أعطال تزويد الطاقة؟

ج: تستضيف الدائرة مدخلين مستقلين لتزويد الطاقة بجهد 24 فولت تيار مستمر موجهين عبر صمامات ثنائية مانعة، مما يضمن أن الوحدة تحافظ على نقل البيانات دون انقطاع إذا تعرضت أحد مصادر التغذية لدائرة قصيرة أو فقدان مفاجئ للجهد.

س: ما هو معيار موصل الواجهة المحدد المطلوب لوصلة الألياف البصرية؟

ج: تستخدم واجهة الوحدة منافذ دوبلكس من نوع الموصل المربع (SC) القياسية في الصناعة، وتتطلب كابل ألياف بصرية مخصصًا للإرسال (Tx) وخط ألياف منفصل للاستقبال (Rx).

س: هل يمكن استبدال وحدة T8314 فردية بشكل فعال بينما تعمل فروع الهيكل المتوازية؟

ج: نعم. تتكون الأجهزة من وحدات مستقلة تدعم إجراءات الصيانة السريعة عبر الإنترنت، مما يسمح بتبديل الوحدات الفيزيائية دون قطع الاتصالات أو حلقات التنفيذ لسلاسل الهيكل المجاورة.

إرشادات التركيب الميداني

سلامة تركيب سكة DIN: ثبت الوحدة بإحكام على سكة DIN قياسية TS35، وتأكد من أن مشابك القفل الميكانيكية تغلق تمامًا لمنع الاتصالات الفضفاضة في ظل ظروف الاهتزاز العالية.
فحص موصل الألياف: نظف جميع وجوه أطراف الألياف من نوع SC باستخدام مناديل بصرية صناعية خالية من الغبار قبل الإدخال، وتأكد من أن خطي الإرسال والاستقبال يتوافقان بشكل صحيح مع منافذ الهيكل البعيد المستهدف.
قيود نصف قطر الانحناء: قم بتوجيه جميع كابلات الألياف البصرية الداخلة والخارجة داخل قنوات الأسلاك الخاصة باللوحة باستخدام نصف قطر انحناء أدنى تمليه مواصفات الكابل لتجنب تخفيف إشارة الانحناء الدقيق.
فصل تزويد الصمام الثنائي: قم بتزويد اتصالات الطاقة المزدوجة بجهد 24 فولت تيار مستمر من قواطع توزيع فيزيائية منفصلة لتحسين التكرار الوظيفي الذي توفره شبكة الصمام الثنائي ORed الداخلية.
