وحدة إدخال تناظري بـ 8 قنوات Woodward 5464-414 MicroNet Plus

التوفر: 10 متوفر في المخزون

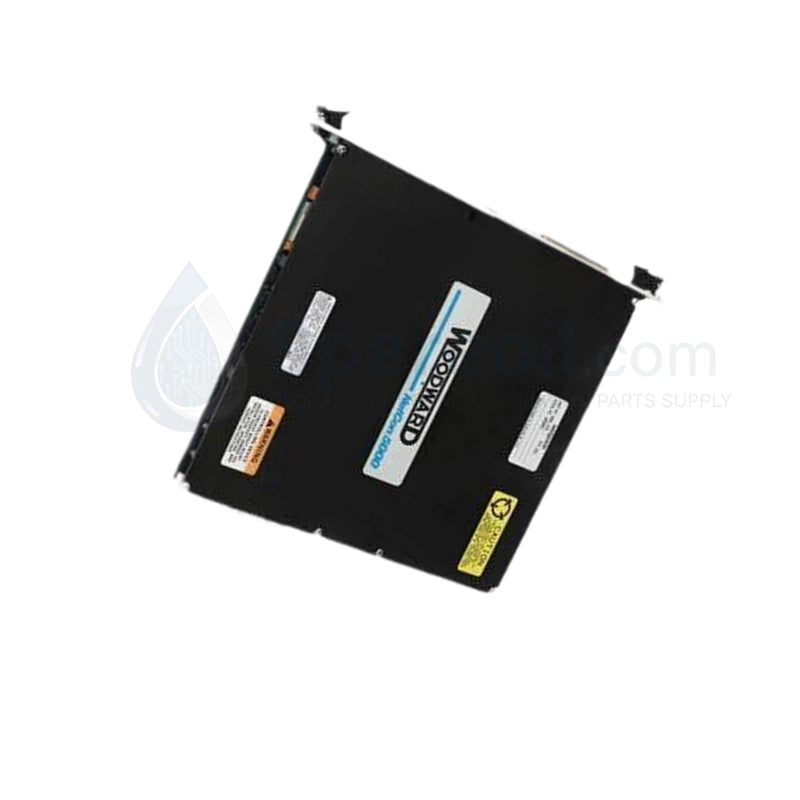

وحدة الإدخال التناظرية ذات 8 قنوات Woodward 5464-414 MicroNet تم تكوين Woodward 5464-414 Rev A (وحدة الإدخال التناظرية 5464-414) لاكتساب...

رمز المنتج: 5464-414

Manufacturer: Woodward
Product No.: 5464-414
Product Type: وحدة الإدخال التناظري
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظرية ذات 8 قنوات Woodward 5464-414 MicroNet

تم تكوين Woodward 5464-414 Rev A (وحدة الإدخال التناظرية 5464-414) لاكتساب إشارة العمليات عالية السرعة في منصات MicroNet و MicroNet Plus، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. توضع الوحدة داخل هيكل الرف الفرعي القائم على VME من MicroNet، وتقوم بتكييف ومعالجة وتوجيه إشارات التغذية الراجعة التناظرية من مقاييس تدفق الوقود وأجهزة إرسال الضغط ومستشعرات درجة الحرارة عبر 8 قنوات مستقلة. تعالج حلقات التيار 4-20 مللي أمبير بالإضافة إلى مدخلات الجهد 0-5 VDC و +/-5 VDC، وتدفق البيانات الرقمية مباشرة إلى وحدة المعالجة المركزية الرئيسية لحسابات حاكم التوربينات في الوقت الفعلي.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	5464-414 Rev A
العلامة التجارية	Woodward
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.9 كجم
الأبعاد	حجم فتحة وحدة هيكل MicroNet القياسية
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية	5-95 % رطوبة نسبية (غير مكثفة)
استهلاك الطاقة	18-32 VDC (تيار إمداد اسمي 24 VDC)
قنوات الإدخال	8 قنوات مستقلة
نطاقات الإدخال	0-5 VDC, +/-5 VDC, 4-20 mA
دقة التحويل التناظري الرقمي (A/D)	12 إلى 16 بت (قابل للتكوين برمجيًا عبر GAP)
الدقة	+/-0.1% من المقياس الكامل عند 25 درجة مئوية
مقاومة الإدخال	>1 ميجا أوم (وضع الجهد) / 250 أوم (وضع التيار)
العزل	عزل جلفاني (من قناة إلى قناة ومن قناة إلى نظام)
التشخيص	اختبار ذاتي مدمج (BIST)، مصابيح LED للأعطال، اكتشاف تجاوز النطاق

استجابة التغذية الراجعة لحلقة المشغل وتحويل الإشارة

توفر Woodward 5464-414 Rev A دورات تحويل تناظري إلى رقمي سريعة ضرورية لتثبيت استجابة التغذية الراجعة لحلقة المشغل في حلقات حاكم التوربينات عالية السرعة. يضبط التكوين البرمجي عبر برنامج التطبيقات الرسومية (GAP) معلمات الدقة من 12 إلى 16 بت حسب متطلبات سرعة المعالجة. تقوم المقاومات الدقيقة الداخلية بضبط مقاومة الإدخال 250 أوم لأوضاع التيار 4-20 مللي أمبير، مما يمنع توهين الإشارة ويحافظ على زمن انتقال تحويل منخفض أثناء تغييرات صمام الوقود الديناميكية.

الأسئلة المتداولة

س: كيف تتعامل الوحدة مع تبديل وضع قناة الإدخال بين إشارات الجهد وحلقة التيار؟

ج: تتم إدارة اختيار وضع الإشارة بين 0-5 VDC و +/-5 VDC وحلقات التيار 4-20 مللي أمبير عبر معلمات البرامج ضمن بيئة برمجة Woodward GAP، وتعديل دوائر التوجيه الداخلية دون إعادة وضع الوصلات المادية.

س: هل يمكن استبدال وحدة 5464-414 Rev A "على الساخن" أثناء تشغيل الحاكم النشط؟

ج: لا، يُمنع منعًا باتًا استبدال الوحدة "على الساخن" عبر الإنترنت في رف MicroNet نشط أحادي القناة. يجب إيقاف تشغيل مصدر طاقة الرف 24 VDC قبل إدخال أو سحب الوحدة لمنع حدوث عابر كهربي عبر خطوط ناقل اللوحة الخلفية.

س: ما هي الإجراءات الوقائية الموجودة للتعامل مع حلقات التأريض لأسلاك المجال؟

ج: توفر الوحدة عزلًا جلفانيًا كاملاً من قناة إلى قناة ومن قناة إلى نظام. يمنع هذا تيارات حلقات التأريض من الانتشار عبر أسلاك المجال إلى لوحة معالج وحدة المعالجة المركزية MicroNet المركزية.

إرشادات التركيب الميداني

أولاً، قم بإيقاف تشغيل جميع مصادر الطاقة الرئيسية 24 VDC التي تزود هيكل الرف الفرعي MicroNet قبل البدء في التركيب المادي. قم بتوصيل حزام معصم تأريض ESD بنقطة هيكل معدنية غير مطلية لتبديد الشحنة الساكنة بأمان.

بعد ذلك، قم بمحاذاة حواف لوحة الدائرة المطبوعة 5464-414 Rev A مع فتحات توجيه الرف الفرعي المخصصة. قم بتمرير الوحدة بسلاسة في موصل اللوحة الخلفية حتى يصبح الوجه الأمامي متساويًا مع الإطار، ثم أحكم ربط براغي الإبهام العلوية والسفلية لتثبيت الوحدة.

ثم، قم بترتيب أسلاك المجال بدقة عبر مجاري الأسلاك الجانبية، مع إبقاء كابلات الإشارة التناظرية منفصلة عن خطوط التيار المتردد عالية الجهد وأحمال التحويل الاستقرائية بمسافة لا تقل عن 100 مم. قم بتأريض جميع دروع الكابلات عند نقطة واحدة على شريط طرفي العلبة لتقليل ضوضاء النمط المشترك.

أخيرًا، تحقق من أن توصيلات الأطراف تتطابق مع وضع نطاق الإدخال المخصص (4-20 مللي أمبير أو تغذية الجهد) قبل إعادة تطبيق طاقة النظام. راقب مصابيح LED التشخيصية على اللوحة الأمامية للتأكد من أن الوحدة تجتاز روتين الاختبار الذاتي المدمج الأولي (BIST) عند بدء التشغيل.
