ANB10D-415/CU2T وحدة عقدة ناقل Yokogawa ESB

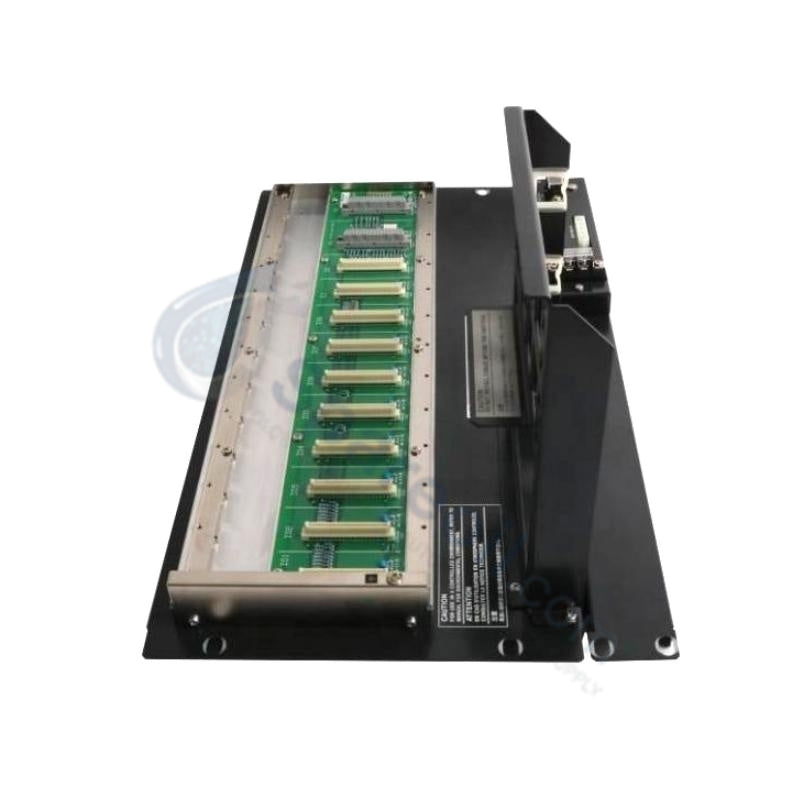

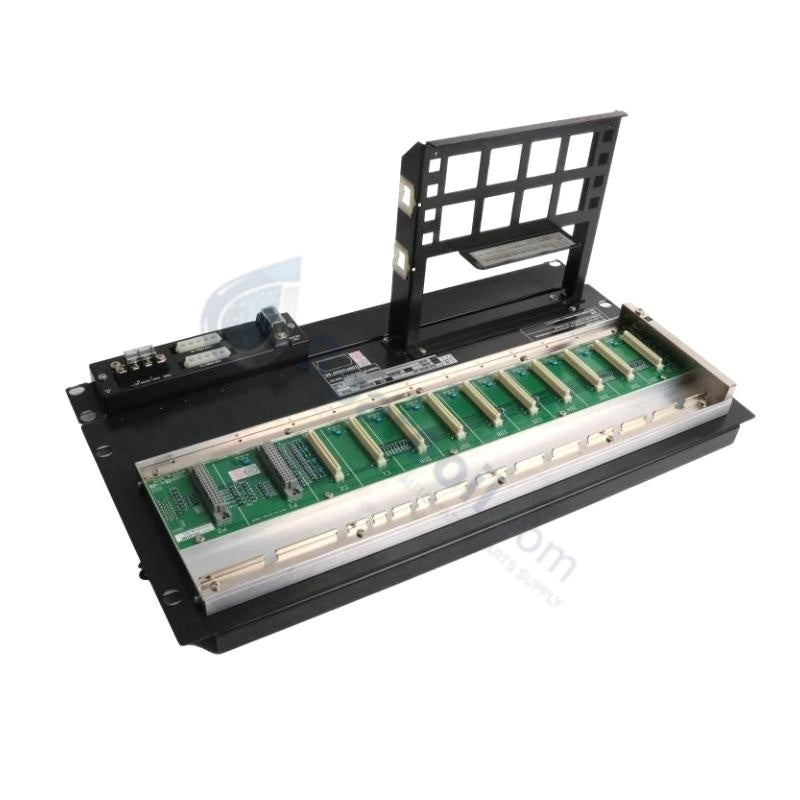

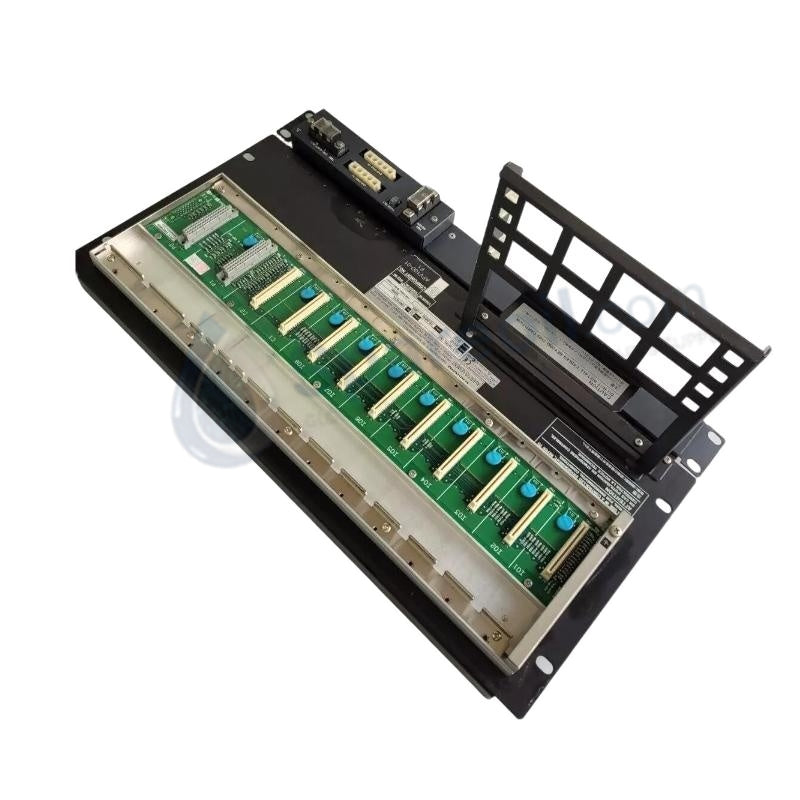

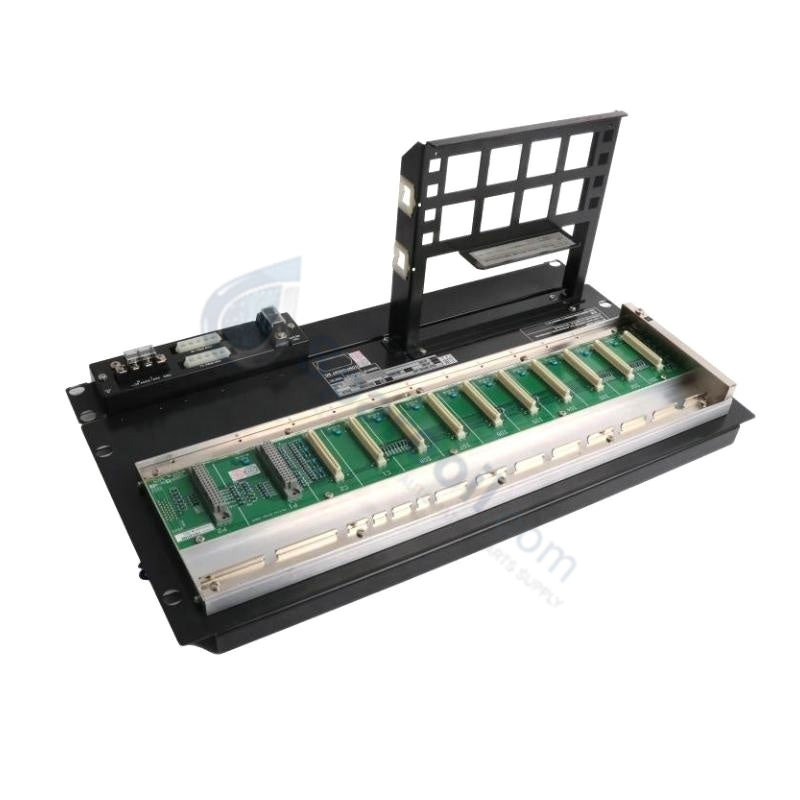

Yokogawa ANB10D-415/CU2T CENTUM VP وحدة عقدة ناقل ESB

Yokogawa ANB10D-415/CU2T CENTUM VP وحدة عقدة ناقل ESB

التوفر: 20 متوفر في المخزون

وحدة عقدة ناقل ESB مزدوجة التكرار Yokogawa ANB10D-415/CU2T تعمل وحدة العقدة Yokogawa ANB10D-415/CU2T، المصنفة أيضًا باسم وحدة العقدة ANB10D، كمكون...

رمز المنتج: SNB10D-415/CU2T

Manufacturer: Yokogawa
Product No.: SNB10D-415/CU2T
Product Type: وحدات عقدة ناقل ESB
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 8000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة عقدة ناقل ESB مزدوجة التكرار Yokogawa ANB10D-415/CU2T

تعمل وحدة العقدة Yokogawa ANB10D-415/CU2T، المصنفة أيضًا باسم وحدة العقدة ANB10D، كمكون مادي مخصص لتنفيذ واجهة إشارة الإدخال/الإخراج الميدانية ضمن منصات شبكة التحكم CENTUM VP.

تفكيك اللاحقة ومصفوفة النموذج

النموذج / اللاحقة / رمز الخيار	المواصفات
ANB10D	وحدة العقدة لناقل ESB مزدوج التكرار
-4	تكوين إمداد طاقة مزدوج التكرار
1	مصدر طاقة تشغيل 100 إلى 120 فولت تيار متردد
5	تصميم الأجهزة المادية الأساسي بدون حماية من الانفجار
/CU2T	وحدة توصيل مع مُنهي لواجهة ناقل ESB

مواصفات الأجهزة

المعامل	المواصفات
النموذج	ANB10D-415/CU2T
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	8.0 كجم
الأبعاد	482.6 مم (عرض) × 221.5 مم (ارتفاع) × 205.0 مم (عمق)
درجة حرارة التشغيل	0 إلى 50 درجة مئوية
استهلاك الطاقة	بحد أقصى 200 فولت أمبير عند 100 إلى 120 فولت تيار متردد
جهد الإدخال	100 إلى 120 فولت تيار متردد، 50/60 هرتز
هندسة الناقل	طوبولوجيا ناقل ESB مزدوجة التكرار
نوع الموصل	وحدة موصل CU2T مع مُنهي ناقل مدمج
نوع التركيب	تركيب على رف مقاس 19 بوصة
الاستبدال القديم	بديل مباشر لـ ANB10D-410/CU2T

عزل القناة إلى القناة وسلامة الإشارة

تشتمل Yokogawa ANB10D-415/CU2T على حواجز عزل بصرية ومحول مخصصة بين مسارات منطق اللوحة الخلفية الداخلية وقنوات الإدخال/الإخراج الميدانية الخارجية. تم تصميم الوحدة للعمل ضمن طوبولوجيا شبكة CENTUM VP متعددة النقاط، وتستفيد الوحدة من واجهة ناقل ESB مزدوجة التكرار للحفاظ على دورات تحكم حتمية. يحمي عزل القناة إلى القناة وحدات التحكم في النظام من ارتفاعات الجهد الزائدة العابرة، وانحرافات الجهد الأرضي، والتداخل الكهرومغناطيسي عالي التردد الخارجي على طول مسارات الأسلاك الميدانية.

الأسئلة الشائعة

س: كيف يتصرف خيار مصدر الطاقة مزدوج التكرار عند انقطاع طاقة خط التيار المتردد؟

ج: تشترك وحدات مصدر الطاقة الداخلية المزدوجة في حمل تشغيل النظام بشكل متزامن؛ إذا انخفض تغذية تيار متردد واحدة، يحافظ المصدر الثانوي على تشغيل الوحدة بالكامل دون انقطاع اللوحة الخلفية.

س: هل وحدة إنهاء /CU2T مطلوبة في كل فتحة عقدة ANB10D؟

ج: تُرفق وحدة إنهاء /CU2T بوحدة العقدة المادية النهائية على طول جزء ناقل ESB للحفاظ على مقاومة خصائص الناقل وقمع انعكاس الإشارة.

س: هل يمكن أن تحل ANB10D-415/CU2T محل تركيبات ANB10D-410/CU2T الأقدم مباشرة؟

ج: نعم، تعمل ANB10D-415/CU2T كبديل وظيفي ومادي مباشر لوحدات العقدة القديمة ANB10D-410/CU2T.

إرشادات التركيب الميداني

يجب على المهندسين اتباع هذه الخطوات الأساسية عند تركيب وحدة عقدة ANB10D-415/CU2T داخل حاويات الأجهزة القياسية:

قم بتركيب هيكل الرف على قضبان خزانة قياسية مقاس 19 بوصة باستخدام أربعة براغي زاوية، مع ضمان مساحة رأسية مفتوحة لا تقل عن 100 مم أعلاه وأسفله لتبديد الحرارة.
قم بتأريض قضيب ناقل التأريض للنظام عن طريق تمرير سلك تأريض مخصص من طرف التأريض الواقي للهيكل (PE) للحفاظ على سلامة العزل.
قم بتوصيل كابلي مصدر الطاقة المزدوجين المتكررين للتيار المتردد في قواطع دوائر منفصلة للحفاظ على تكرار الإمداد.
قم بمحاذاة وتثبيت موصلات واجهة ناقل CU2T ESB بإحكام، مع التحقق من أن مزاليج كتلة الطرف تثبت بالكامل لمنع تدهور الإشارة.
