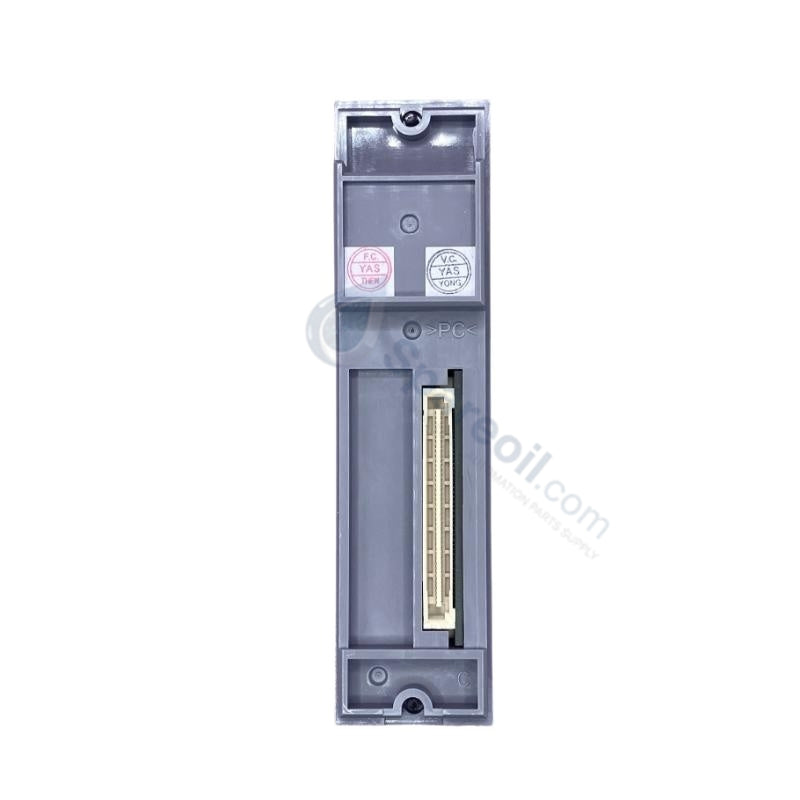

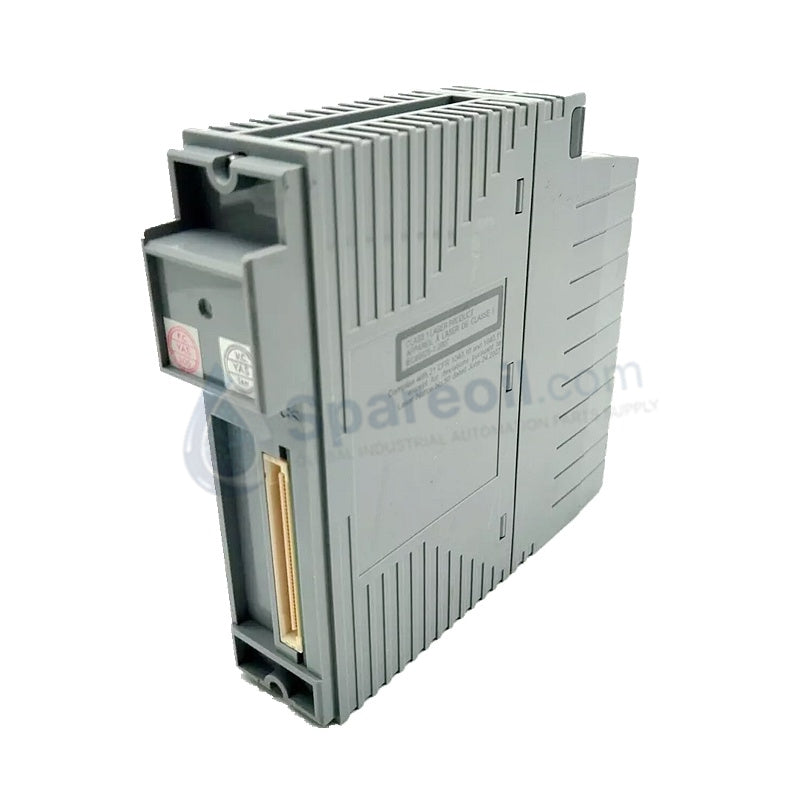

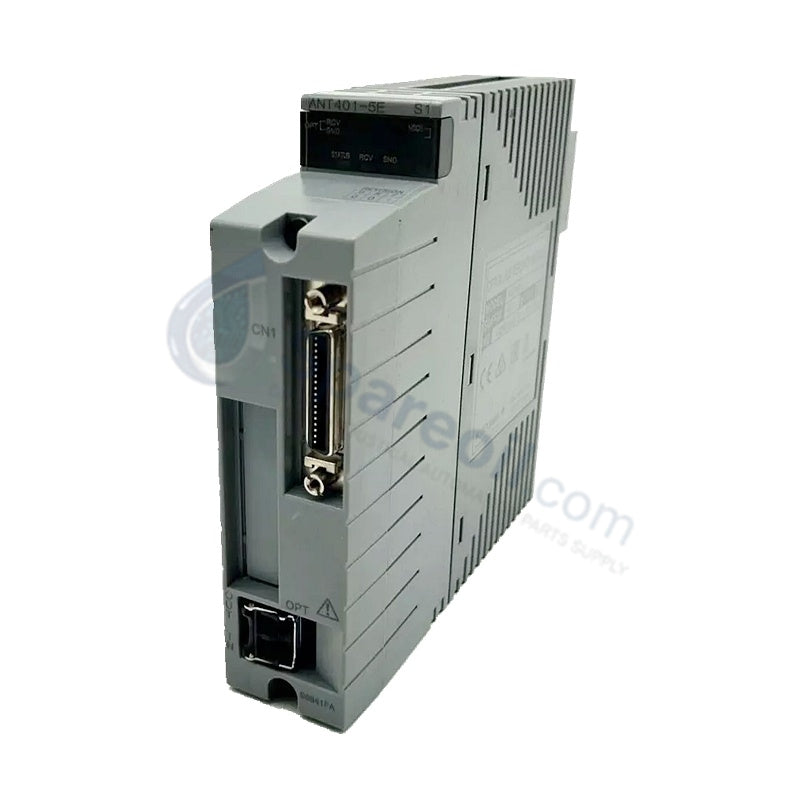

وحدة المكرر البصري الرئيسية Yokogawa ANT401-50 ESB
تعمل وحدة المكرر البصري الرئيسية Yokogawa ANT401-50، والمصنفة أيضًا باسم ANT401، كأحد مكونات الأجهزة المخصصة لتحويل إشارات ناقل ESB الكهربائية إلى إشارات بصرية ضمن شبكات التحكم CENTUM VP و CS 3000 و ProSafe-RS.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | ANT401-50 (نمط S1) |
| العلامة التجارية | شركة يوكوجاوا الكهربائية |
| المنشأ | سنغافورة |
| الوزن | 0.25 كجم |
| الأبعاد | 22 × 124 × 126 ملم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 0.5 أمبير (من مصدر هيكل 5 فولت تيار مستمر) |
| وسط النقل | كابل الألياف البصرية |
| أقصى مسافة | 5 كم لكل مرحلة (10 كم كحد أقصى في تمديد مرحلتين) |
| الهيكل | تكوينات نجمية أو متسلسلة |
| الوحدات المتوافقة | ANB10D، AFF50D، ANT10U، ANT502-50 |
| العزل | عزل جلفاني بين واجهات ESB الكهربائية والواجهات البصرية |
اتصال Fieldbus وعزل قناة إلى قناة
تقوم الوحدة الرئيسية ANT401-50 بتحويل إشارات ESB الكهربائية عالية السرعة إلى نبضات بصرية معدلة لتوسيع مسافات الاتصال بين وحدات التحكم المحلية وعقد الإدخال/الإخراج عن بعد. من خلال نقل حركة التحكم عبر وصلات الألياف البصرية، توفر الوحدة عزلًا كهربائيًا كاملاً بين القنوات، مما يحد من ضوضاء النمط الشائع، والحلقات الأرضية، واندفاعات الجهد العالي. تتعقب دوائر التشخيص المدمجة هوامش توهين طاقة الرابط، وتقدم تقارير عن حالة سلامة الإشارة في الوقت الفعلي مباشرة إلى برنامج نظام التحكم المضيف.
الأسئلة المتداولة
س: هل يمكن استبدال وحدة ANT401-50 عبر الإنترنت بينما نظام التحكم نشط؟
ج: نعم، تدعم الوحدة التبديل السريع عبر الإنترنت داخل وحدات Yokogawa العقدية القياسية. لا يؤدي استبدال البطاقة إلى قطع طاقة اللوحة الخلفية أو التسبب في تلف إطار البيانات على الوحدات المجاورة العاملة.
س: ما هي أقصى مسافة لربط الألياف المدعومة بين الوحدة الرئيسية ANT401-50 والوحدة التابعة ANT502-50؟
ج: تدعم مرحلة بصرية واحدة مسافات نقل تصل إلى 5 كيلومترات عبر بنية الألياف متعددة الأوضاع أو أحادية الوضع. يسمح ربط مرحلتين على التوالي لمهندسي النظام بتوسيع مسافة الناقل الكلية حتى 10 كيلومترات.
إرشادات التثبيت الميداني
أدخل ANT401-50 في الفتحة المخصصة لوحدة التحكم الميدانية أو وحدة العقدة، وقم بتثبيت براغي الإبهام العلوية والسفلية لضمان استمرارية توصيل الإطار الأرضي. قم بتوصيل كبلات الألياف الضوئية باستخدام موصلات LC النظيفة، مع مراعاة مواصفات الحد الأدنى لنصف قطر الانحناء لتجنب خسائر إشارة الانحناء الدقيق. قم بتوصيل وحدة موصل ناقل ESB (مثل خيار CU1N) بإحكام بالواجهة الأمامية، وشد جميع براغي تثبيت الكبل لمنع الارتخاء الناتج عن الاهتزاز. احتفظ بمنافذ الألياف مغطاة بأغطية واقية من الغبار حتى الانتهاء من توصيل الكابل النهائي لمنع تلوث جهاز الإرسال والاستقبال البصري.
