NFAI141-S01 وحدة إدخال تناظرية Yokogawa

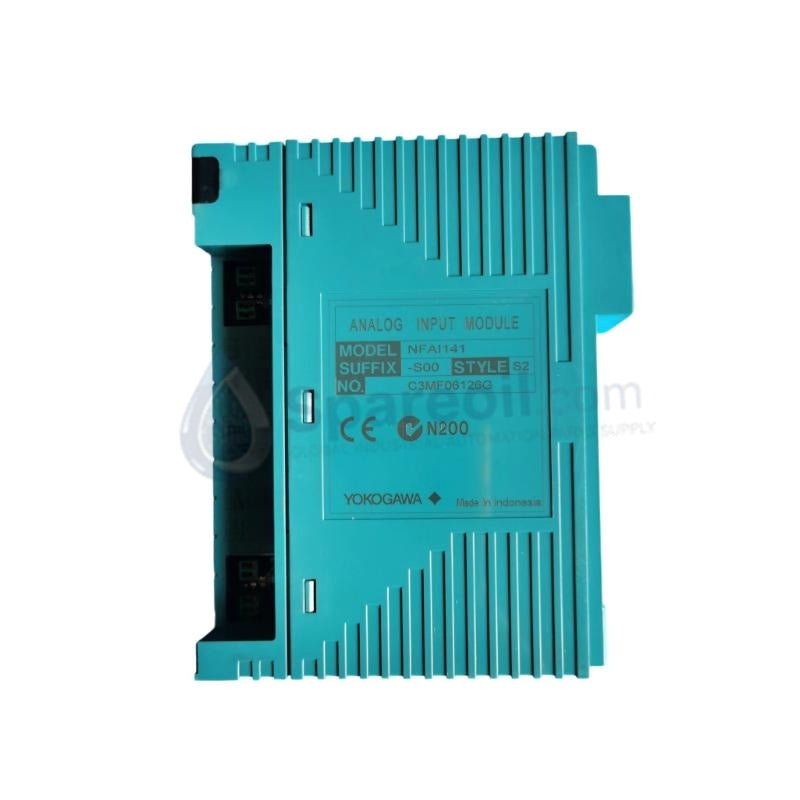

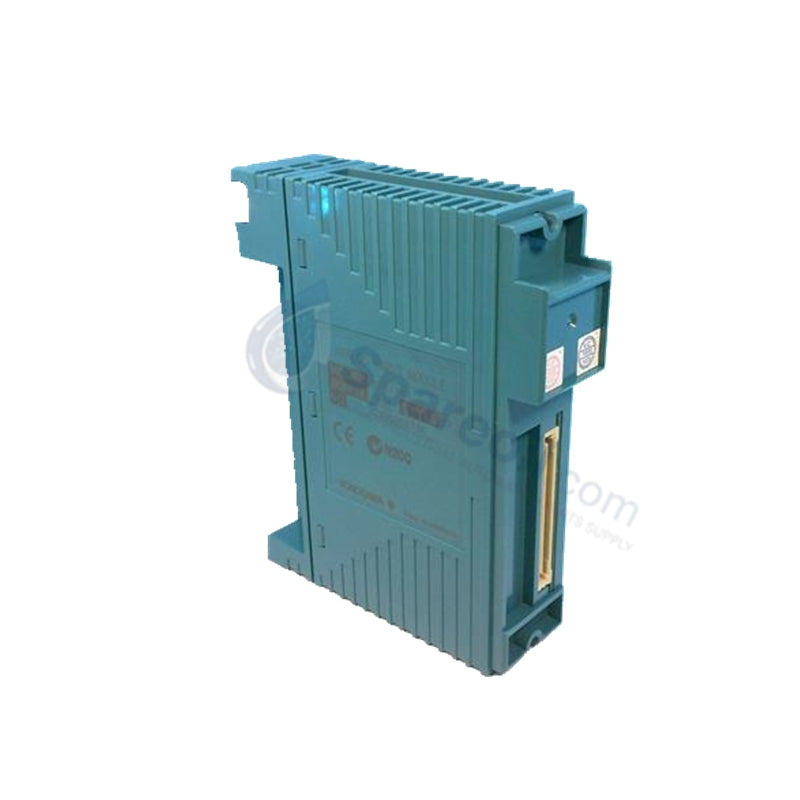

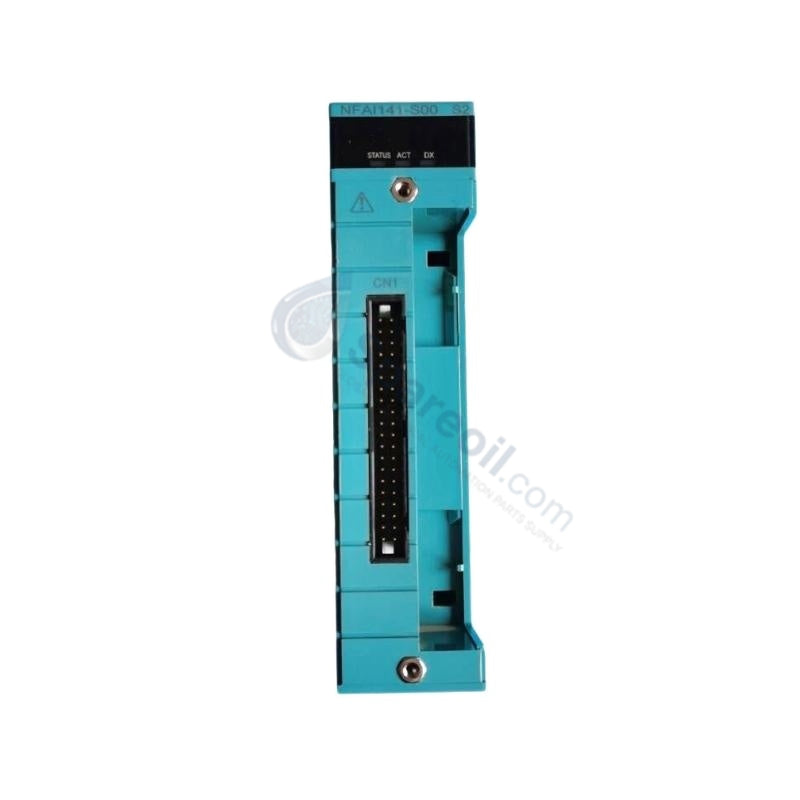

وحدة إدخال تناظري Yokogawa NFAI141-S01 STARDOM FCN FCJ

وحدة إدخال تناظري Yokogawa NFAI141-S01 STARDOM FCN FCJ

التوفر: 20 متوفر في المخزون

وحدة الإدخال التناظري Yokogawa NFAI141-S01 تم تكوين وحدة Yokogawa NFAI141-S01 (وحدة الإدخال التناظري NFAI141) للحصول على إشارة 4-20 مللي أمبير...

رمز المنتج: NFAI141-S01

Manufacturer: Yokogawa
Product No.: NFAI141-S01
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإدخال التناظري Yokogawa NFAI141-S01

تم تكوين وحدة Yokogawa NFAI141-S01 (وحدة الإدخال التناظري NFAI141) للحصول على إشارة 4-20 مللي أمبير عالية الكثافة في وحدات التحكم المستقلة STARDOM FCN/FCJ، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا عبر شبكات مراقبة العمليات.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	NFAI141-S01
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.20 كجم (0.44 رطل)
الأبعاد	25 × 127 × 127 مم
درجة حرارة التشغيل	-20 إلى +70 درجة مئوية
استهلاك الطاقة	1.2 وات (جهد إمداد 22.8 إلى 26.4 فولت تيار مستمر)
قنوات الإدخال	16 قناة غير معزولة
أنواع الإشارة المدعومة	4-20 مللي أمبير تيار مستمر أو 1-5 فولت تيار مستمر
مقاومة الإدخال	250 أوم (نموذجي)
التيار المسموح به للإدخال	27 مللي أمبير كحد أقصى
الدقة	+/- 0.1% من المدى الكامل
دورة تحديث البيانات	10 مللي ثانية
وقت استجابة خطوة الإدخال	100 مللي ثانية
الانجراف الحراري	حد أقصى +/- 0.01% / درجة مئوية
نوع الاتصال	كتلة طرفية بمشبك ضغط

ميزات التحكم في عملية DCS واتصال HART

تدعم وحدة Yokogawa NFAI141-S01 ما يصل إلى 16 قناة إدخال تناظري غير معزولة، حيث تحصل على إشارات تيار 4-20 مللي أمبير وتيار مستمر 1-5 فولت مباشرة من أجهزة الإرسال الميدانية. تتيح إمكانية تمرير بروتوكول HART المدمجة نقل بيانات التكوين الرقمية والمتغيرات العملية الثانوية عبر الحلقات التناظرية إلى اللوحة الخلفية لوحدة التحكم STARDOM.

للحفاظ على سلامة القياس، تحافظ الوحدة على دورة تحديث بيانات تبلغ 10 مللي ثانية وتقييم دقة عالية يبلغ +/- 0.1% من المدى الكامل. تقلل بنية القناة إلى القناة غير المعزولة من عرض الوحدة وسحب التيار الخلفي، بينما توفر حلقات طاقة جهاز الإرسال القابلة للاختيار ذات السلكين أو الأربعة أسلاك 22.8 إلى 26.4 فولت تيار مستمر مع حماية مدمجة من التيار الزائد بحد أقصى 27 مللي أمبير.

الأسئلة المتداولة

س: هل يمكن توصيل حواجز زينر مباشرة بـ NFAI141-S01 لحلقات ميدانية آمنة جوهريًا؟

ج: لا. نظرًا لأن NFAI141-S01 هي وحدة غير معزولة، فإن التطبيقات الآمنة جوهريًا تتطلب حواجز عزل جلفانية بدلاً من حواجز زينر لمنع تيارات الأعطال الأرضية.

س: كيف تتعامل الوحدة مع تكوينات إمداد جهاز الإرسال ثنائية الأسلاك مقابل رباعية الأسلاك؟

ج: يقوم المهندسون بتكوين كل قناة على حدة بين وضع ثنائي الأسلاك ورباعي الأسلاك باستخدام دبابيس الإعداد الداخلية على جهاز الوحدة قبل التثبيت.

س: ماذا يحدث إذا حدثت حالة تيار زائد في حلقة جهاز الإرسال؟

ج: تحد الحماية الداخلية من التيار الزائد من تيار الحلقة الميدانية بحد أقصى 27 مللي أمبير، مما يحمي مقاومات الاستشعار الداخلية من تلف الجهد الزائد.

إرشادات التثبيت الميداني

توصيل الأسلاك بالطرف ذي المشبك الضاغط: يجب على الفنيين تجريد أسلاك الإشارة بطول 6 مم وتثبيتها في كتلة الطرف ذي المشبك الضاغط باستخدام مفك براغي معاير، مما يضمن تثبيت السلك بشكل صحيح دون قص خيوط النحاس.
بروتوكولات تأريض الدرع: يجب على المثبتين إنهاء دروع الكابلات الكلية في قضيب الحافلة الأرضي الوظيفي (FE) عند نقطة دخول خزانة التحكم لمنع الضوضاء الكهرومغناطيسية عالية التردد من تدهور الإشارات التناظرية غير المعزولة.
مساحة تهوية الخزانة: حافظ على خلوص أدنى يبلغ 50 مم أعلى وأسفل مجموعة رف الوحدة لدعم تدفق الهواء الحراري الطبيعي داخل حاوية اللوحة.
مقاعد الوحدة وبراغي التثبيت: قبل تشغيل الوحدة الأساسية STARDOM، يجب على مهندسي الميدان التحقق من أن الوحدة مثبتة بالكامل في موصل اللوحة الخلفية وشد براغي التثبيت العلوية والسفلية.
