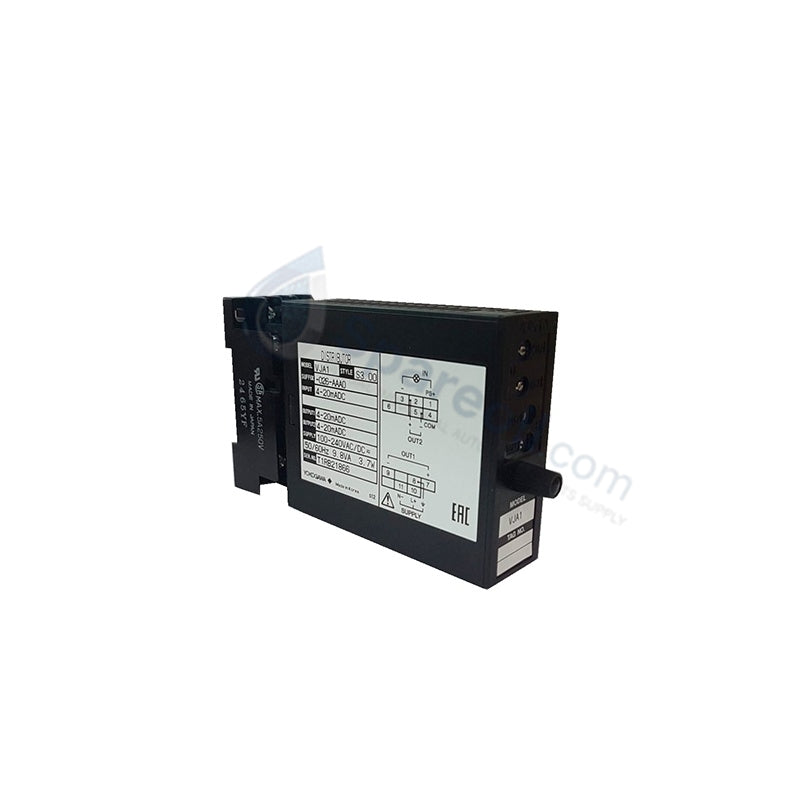

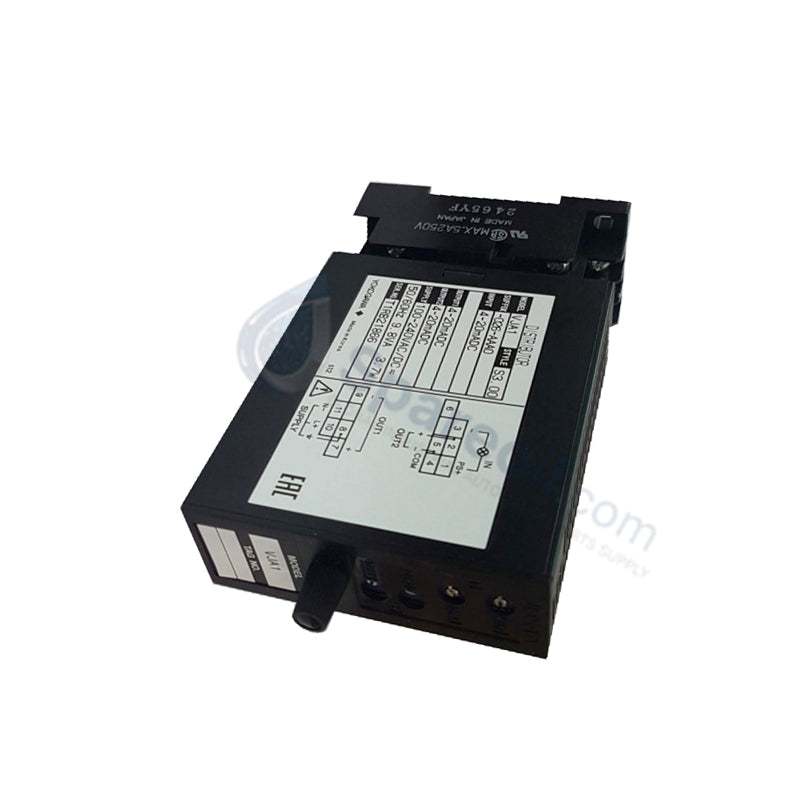

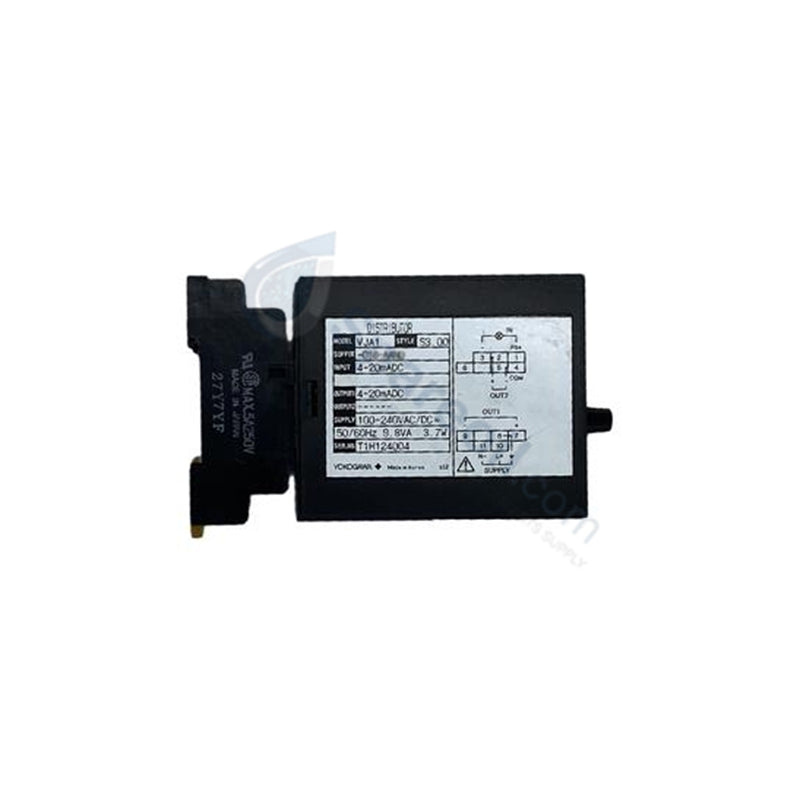

مقسم إشارة التوصيل المدمج Yokogawa VJA1-027-AAA0

يعمل Yokogawa VJA1-027-AAA0، المصنف أيضًا باسم الموزع المعزول ثنائي المخرجات VJA1، كمكون مادي مخصص لتحويل إشارات جهاز الإرسال الميداني 4-20 مللي أمبير تيار مستمر إلى مخرجات معزولة مزدوجة ضمن رفوف تكييف إشارة DCS.

تفسير اللاحقة ومصفوفة النموذج

النموذج / رمز اللاحقة المواصفات
VJA1 موزع مكيف إشارة من النوع المدمج القابل للتوصيل
-0 إشارة إدخال 4-20 مللي أمبير تيار مستمر
2 إشارة إخراج 1 4-20 مللي أمبير تيار مستمر
7 إشارة إخراج 2 4-20 مللي أمبير تيار مستمر
-A مصدر طاقة عالمي 85-264 فولت تيار متردد / 15-30 فولت تيار مستمر
A النوع القياسي
A الطلاء القياسي
0 دائمًا 0

المواصفات الفنية

المعلمة المواصفات
النموذج VJA1-027-AAA0
العلامة التجارية يوكوجاوا
المنشأ اليابان
الوزن 0.20 كجم (0.43 رطل)
الأبعاد وحدة قابلة للتوصيل من سلسلة VJA القياسية
درجة حرارة التشغيل -10 إلى +55 درجة مئوية
استهلاك الطاقة 3.2 واط عند 24 فولت تيار مستمر
إشارة الإدخال 4-20 مللي أمبير تيار مستمر (مقاومة إدخال 250 أوم)
إشارات الإخراج مزدوج 4-20 مللي أمبير تيار مستمر (الإخراج 1 <= 750 أوم، الإخراج 2 <= 350 أوم)
مزود طاقة جهاز الإرسال 25.25 +/- 0.25 فولت تيار مستمر (التيار محدود بـ 25-35 مللي أمبير)
تصنيف العزل 2000 فولت تيار متردد لمدة دقيقة واحدة (إدخال-إخراج-طاقة-أرضي)
الدقة +/-0.1% من المدى

بروتوكول حلقة HART 4-20 مللي أمبير وعزل القناة

يوفر Yokogawa VJA1-027-AAA0 طاقة حلقة مساعدة 25.25 فولت تيار مستمر لأجهزة الإرسال ذات السلكين أثناء معالجة إشارات القياس التناظرية الواردة. يزيل العزل الجلفاني ثلاثي الاتجاهات (قدرة تحمل 2000 فولت تيار متردد عبر مسارات الإدخال والمخرجات المزدوجة ودائرة الإمداد بالطاقة) ضوضاء حلقة الأرض ويمنع ارتفاعات الجهد الكهربائي من جانب الحقل من الانتشار إلى بطاقات الإدخال/الإخراج لنظام التحكم. تكرر قسم الإخراج ثنائي القناة إشارة التيار لبروتوكول حلقة HART 4-20 مللي أمبير، مما يسمح للمهندسين بتوجيه قنوات عزل مستقلة في وقت واحد إلى المؤشرات المحلية ووحدات التحكم المركزية في نظام التحكم الموزع (DCS) دون ضعف الإشارة.

الأسئلة المتكررة

س: ماذا يحدث لمصدر طاقة جهاز الإرسال إذا حدث ماس كهربائي في أسلاك الحقل؟

ج: تحد وحدة إمداد طاقة جهاز الإرسال الداخلية إخراج التيار تلقائيًا بين 25 مللي أمبير و 35 مللي أمبير لحماية عناصر المحول الداخلية من تلف التيار الزائد.

س: هل يمكن للمخرج 1 والمخرج 2 تشغيل أحمال مقاومة حلقة قصوى مختلفة؟

ج: نعم، يدعم الإخراج 1 أحمال حلقة تصل إلى 750 أوم، بينما يدعم الإخراج 2 أقصى مقاومة للحمل تصل إلى 350 أوم.

س: كيف يقوم المشغلون بمعايرة الانحراف الصفري والمدى على هذه الوحدة؟

ج: توفر مقاييس الجهد القابلة للتقليم باللوحة الأمامية تعديلات يدوية للصفر تتراوح بين -5% إلى +5% من المدى وتعديلات المدى تتراوح بين 95% إلى 105% من المدى.

إرشادات التركيب الميداني

يجب على فنيي الحقل مراعاة متطلبات التركيب التالية عند نشر الوحدة:

  1. قم بتثبيت وحدة الطرفية القابلة للتوصيل في قاعدة المقبس المطابقة على سكة DIN أو مثبتة على الحائط حتى يتم قفل الألسنة بإحكام في مكانها.
  2. قم بتوصيل أسلاك الإدخال باستخدام كابلات مزدوجة مجدولة ومحمية، مع إنهاء درع الكابل عند نقطة أرضية مخصصة واحدة في الخزانة لحجب ضوضاء التداخل الكهرومغناطيسي.
  3. تحقق من أن مقاومة الحمل الخارجي على الإخراج 1 لا تتجاوز 750 أوم وأن الإخراج 2 لا يتجاوز 350 أوم قبل تنشيط الحلقة.
  4. حافظ على مسافة 10 مم حول فتحات الغلاف لتسهيل الحمل الحراري الطبيعي ومنع تراكم الحرارة الداخلية.
