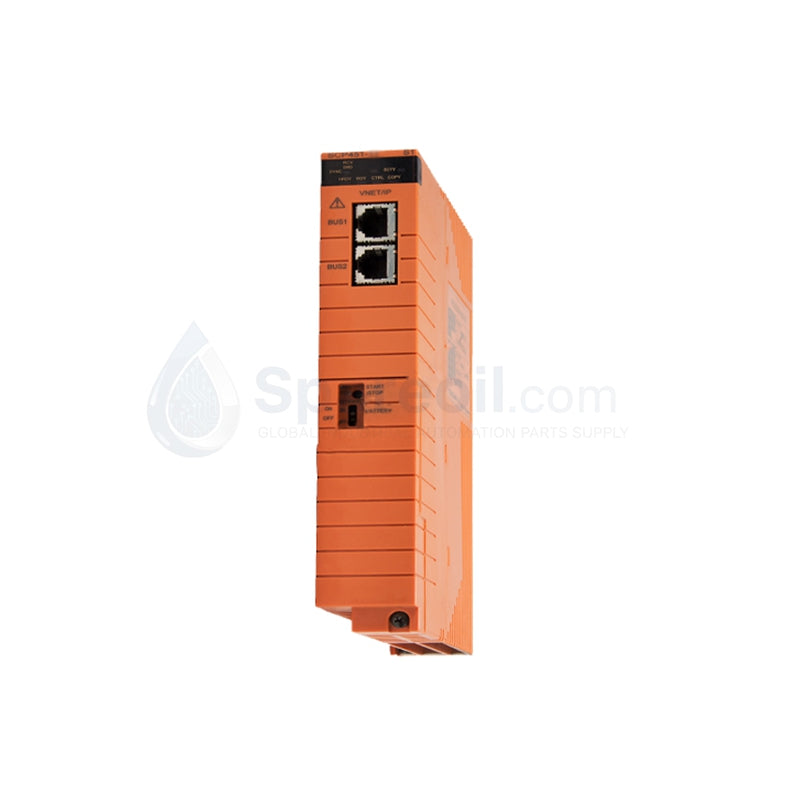

Módulo de procesador Yokogawa SCP451-11 CENTUM VP/CS 3000

El Yokogawa SCP451-11, también catalogado como Módulo de Procesador SCP451-11 S1, opera como un componente de hardware dedicado para el control de procesos en tiempo real dentro de las plataformas CENTUM VP, CENTUM CS 3000 y ProSafe-RS. Configurado para interactuar directamente con transmisores y actuadores de campo, este bloque de hardware multifunción maneja el acondicionamiento de señales, el procesamiento de 16 canales digitales aislados y el enrutamiento de datos determinista a través de redes de bus ESB duales redundantes. La revisión de hardware S1 mejorada integra la persistencia de la memoria de estado sólido con un seguimiento computacional de alta velocidad para evitar la inestabilidad del ciclo durante la ejecución de datos multiprotocolo.

Especificaciones de hardware

Características de los instrumentos de control de procesos y DCS

La arquitectura eléctrica del SCP451-11 impone métricas de aislamiento estructural de canal a canal diseñadas para evitar la formación de bucles de tierra paralelos durante los pases de protocolo HART de bucle de 4-20 mA simultáneos. El módulo estabiliza el seguimiento de voltaje a través de su matriz digital de 16 canales, aislando los picos inductivos del lado del campo para que no ingresen al plano de registro interno del MIPS R5000 a través de una barrera dieléctrica de 500 V CA. Esta separación física evita que la deriva de voltaje parasitaria corrompa las entradas de pulso de alta frecuencia de 0-10 kHz o altere los módulos de temperatura adyacentes que dependen de referencias de ruido ultrabajo para una compensación precisa de la unión fría (CJC).

Preguntas frecuentes

P: ¿Cómo gestiona el SCP451-11 el reemplazo en caliente en vivo cuando se instala en un rack de seguridad ProSafe-RS?

R: El módulo admite la extracción e inserción física en vivo en backplanes activos. Cuando se configura en un nido de seguridad de doble redundancia, la unidad en espera refleja continuamente los registros de memoria de la unidad activa a través del bus ESB, lo que permite una transferencia de control ininterrumpida durante el intercambio de hardware.

P: ¿Cuáles son las limitaciones de comportamiento funcional de la memoria flash integrada y las matrices NVRAM?

R: La memoria flash integrada almacena el archivo de aplicación de control compilado de forma estática, mientras que la NVRAM rastrea continuamente los estados lógicos variables en tiempo de ejecución. Este diseño elimina la dependencia de celdas volátiles con batería de respaldo, lo que evita la eliminación de datos durante fallas prolongadas de la energía de entrada.

P: ¿Se pueden mezclar los 16 canales digitales con entradas de termopar diferencial en el mismo conjunto de terminales?

R: No. Las trazas de hardware físicas del SCP451-11 se asignan explícitamente a estados de contacto de proceso, pulsos de voltaje/corriente o señales seleccionables de 4-20 mA / 1-5 V. Los elementos de termopar requieren bloques de acondicionamiento analógico dedicados con uniones de referencia específicas.

Pautas de instalación en campo

• Alineación del chasis y control térmico: Inserte el módulo en la ranura de nodo asignada en la placa base del rack. Bloquee completamente las palancas mecánicas para enganchar la matriz de pines del backplane, asegurando un espacio libre de 50 mm por encima y por debajo del nido para mantener un flujo de aire convectivo sin obstáculos.
• Matriz de conexión a tierra del blindaje: Encamine todas las líneas de blindaje de los instrumentos RS-485 y analógicos externos directamente a la barra de tierra de cobre del gabinete maestro. No termine los blindajes de los cables en ambos extremos físicos para evitar que las corrientes de tierra estructurales degraden la ruta de la señal.
• Límites de curvatura y separación de cables: Separe las líneas de instrumentación de bajo voltaje de los circuitos de suministro de motor de CA de alta potencia por una distancia mínima de 300 mm. Encamine las líneas del bus ESB dentro de conductos de cables independientes, asegurando que la disposición no exceda el radio de curvatura mínimo especificado por el fabricante.
• Apriete de la interfaz de terminales: Apriete todos los bloques de conexión de terminales emparejados con el módulo utilizando herramientas de torsión industriales estándar. Los puntos de conexión sueltos modifican los valores de impedancia de bucle, lo que resulta en errores de adquisición de datos o interrupciones en el conteo de pulsos en canales de seguimiento activos de 0-10 kHz.
