Descripción del producto

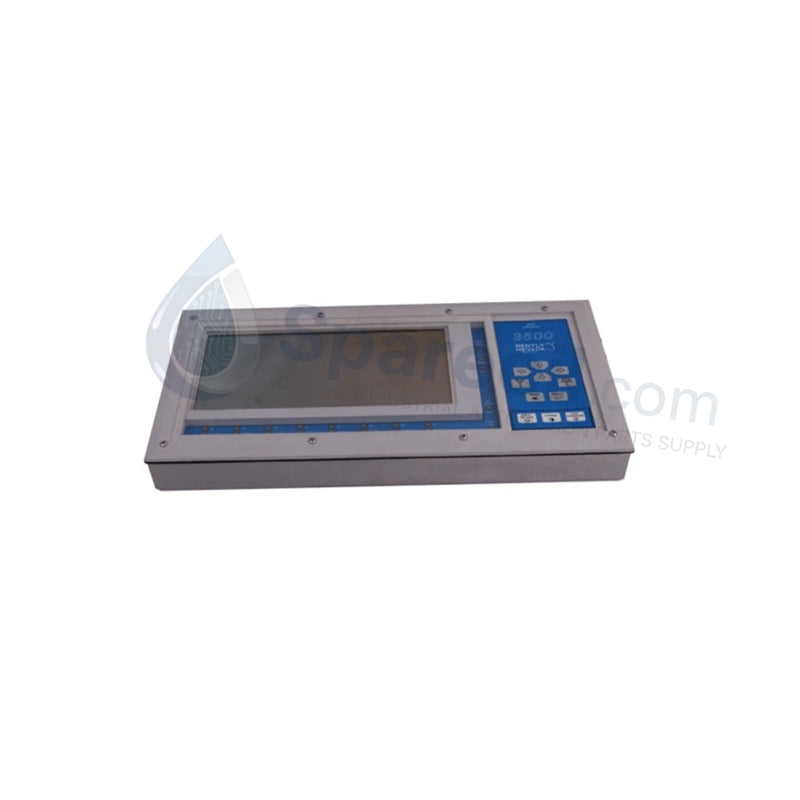

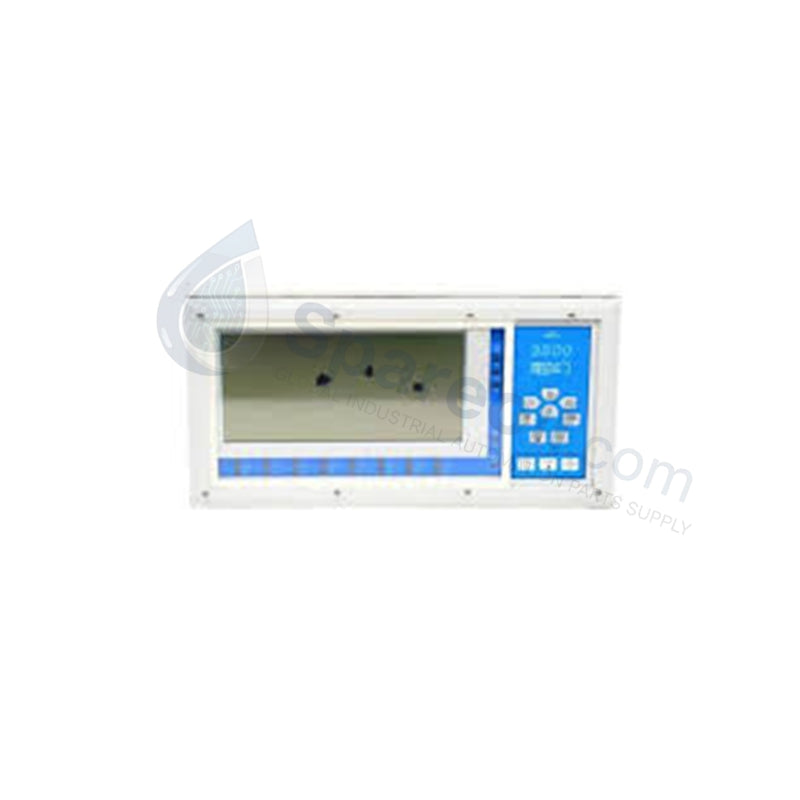

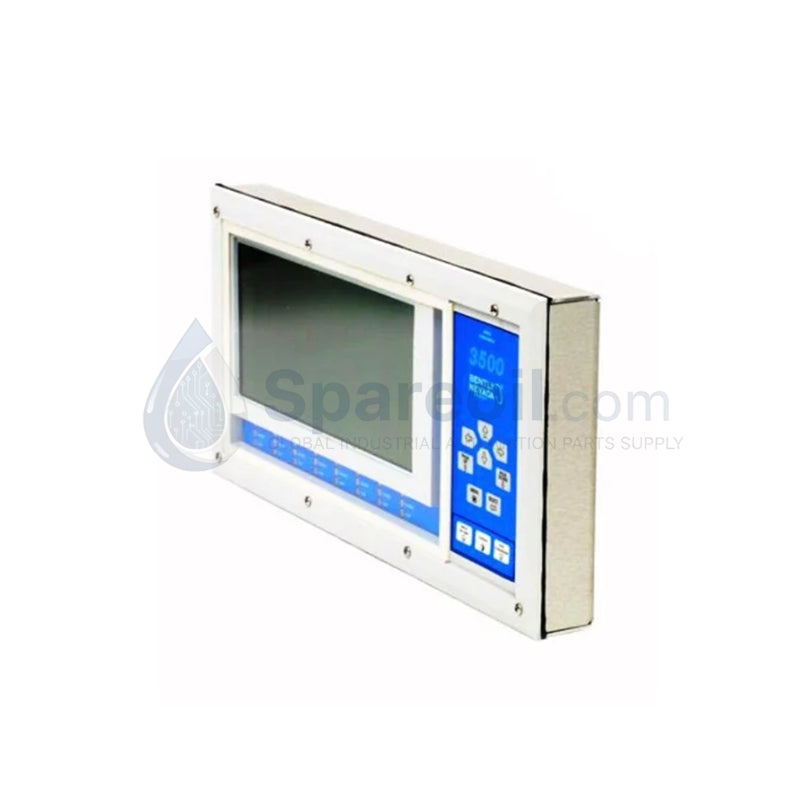

El 3500/93 (Número de pieza 135785-01) es un sistema de visualización LCD gráfico de alta resolución diseñado para el sistema de protección de maquinaria Bently Nevada 3500. Este módulo proporciona una visualización localizada de datos críticos del estado de los activos, permitiendo a los operadores monitorear el estado de la maquinaria en tiempo real sin una estación de trabajo separada. Con una resolución de 640 x 480 píxeles, el 135785-01 ofrece información clara y procesable que incluye listas de eventos del sistema, registros de alarmas y todos los datos residentes en el rack, como valores de canales, estados de monitores, estados de relés y lecturas de tacómetro Keyphasor*.
Diseñado para entornos industriales extremos, el 3500/93 presenta un rango de temperatura operativa excepcionalmente amplio de -40 °C a +85 °C, lo que lo hace adecuado para gabinetes exteriores o áreas de procesamiento de alta temperatura. La pantalla se puede montar directamente en la parte frontal del rack 3500 o posicionarse remotamente para un acceso ergonómico mejorado. Al cumplir con los requisitos de la API 670, este módulo de visualización garantiza que la información crítica para la seguridad esté siempre disponible para el personal de mantenimiento, facilitando una respuesta rápida a anomalías de vibración o fallas mecánicas en turbinas, compresores y trenes de bombas a gran escala.
Especificaciones técnicas
-
Número de modelo: 3500/93
-
Número de pieza: 135785-01 (a menudo se combina con componentes E4482)
-
Fabricante: Bently Nevada (Baker Hughes)
-
Tipo de pantalla: LCD gráfico retroiluminado
-
Resolución: 640 x 480 píxeles
-
Velocidad de actualización de datos: Adquisición interna de 200 Hz
-
Interfaz de comunicación: Ethernet/IP (a través del módulo de interfaz de pantalla)
-
Voltaje de entrada: 12 VDC
-
Opciones de montaje: Montaje frontal (ranura 15), en rack, en panel o montaje remoto independiente
-
Temperatura de funcionamiento: -40 °C a +85 °C (-40 °F a +185 °F)
-
Temperatura de almacenamiento: -40 °C a +105 °C
-
Dimensiones: 150 mm x 120 mm x 30 mm
-
Peso: 0.2 kg (Neto)
-
Cumplimiento: API 670, CE, UL, IEC
Integración e instalación del sistema
El 135785-01 funciona en conjunto con el Módulo de Interfaz de Pantalla (DIM) 3500/93. Para aplicaciones de montaje frontal, el DIM debe instalarse en la Ranura 15 (la ranura más a la derecha) del chasis 3500 para controlar correctamente la pantalla. A diferencia del 3500/94, que utiliza una salida VGA para pantallas táctiles externas más grandes, el 3500/93 (135785-01) proporciona una solución de visualización integrada compacta y robusta directamente en el rack de protección de maquinaria. Es la opción preferida para instalaciones petroquímicas y de generación de energía que requieren una conciencia situacional local y confiable en condiciones de campo adversas.
Preguntas frecuentes
¿Es el 135785-01 compatible con el sistema VGA 3500/94?No. El 135785-01 es una pantalla LCD propietaria diseñada específicamente para la arquitectura del sistema 3500/93. El 3500/94 utiliza monitores VGA estándar y es una rama de hardware diferente.
¿Puedo montar esta pantalla a varios metros del rack?Sí. El sistema 3500/93 admite montaje independiente y en panel. Sin embargo, asegúrese de que la longitud del cable entre el DIM y la pantalla se mantenga dentro de los límites de integridad de la señal especificados por Bently Nevada para Ethernet/IP o enlaces propietarios.
