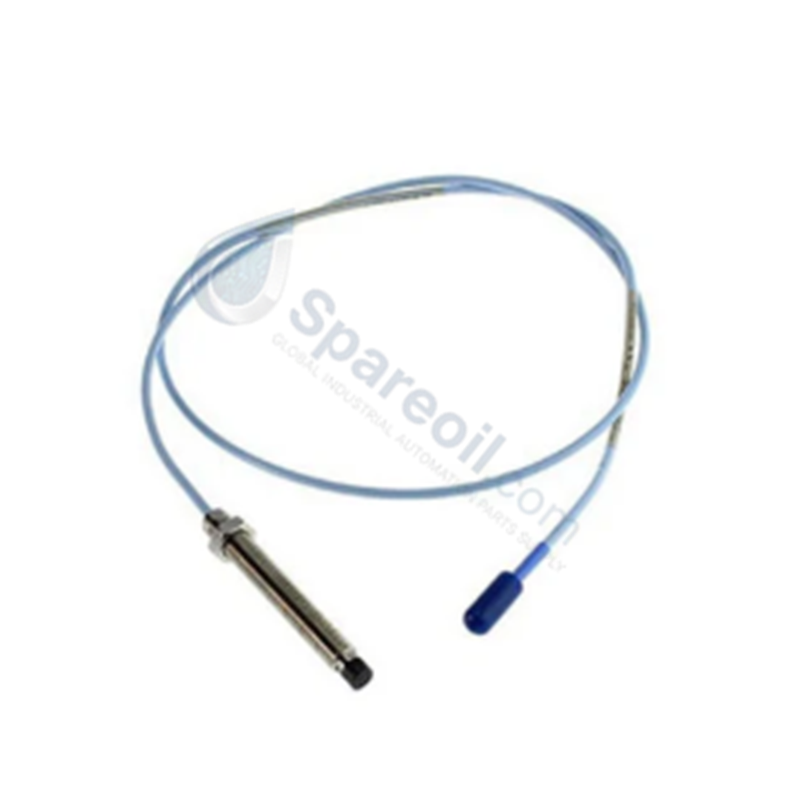

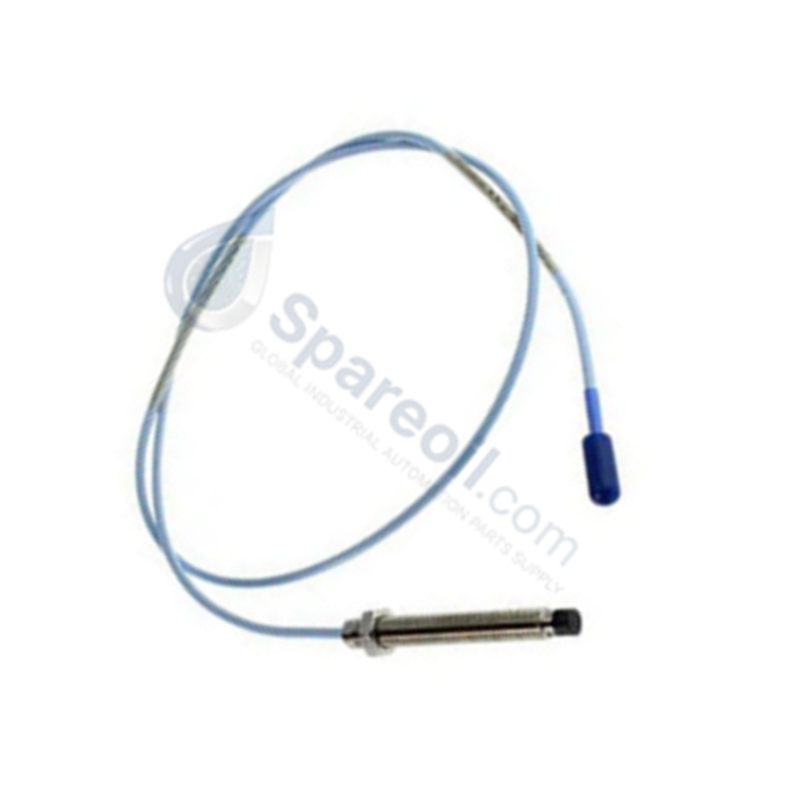

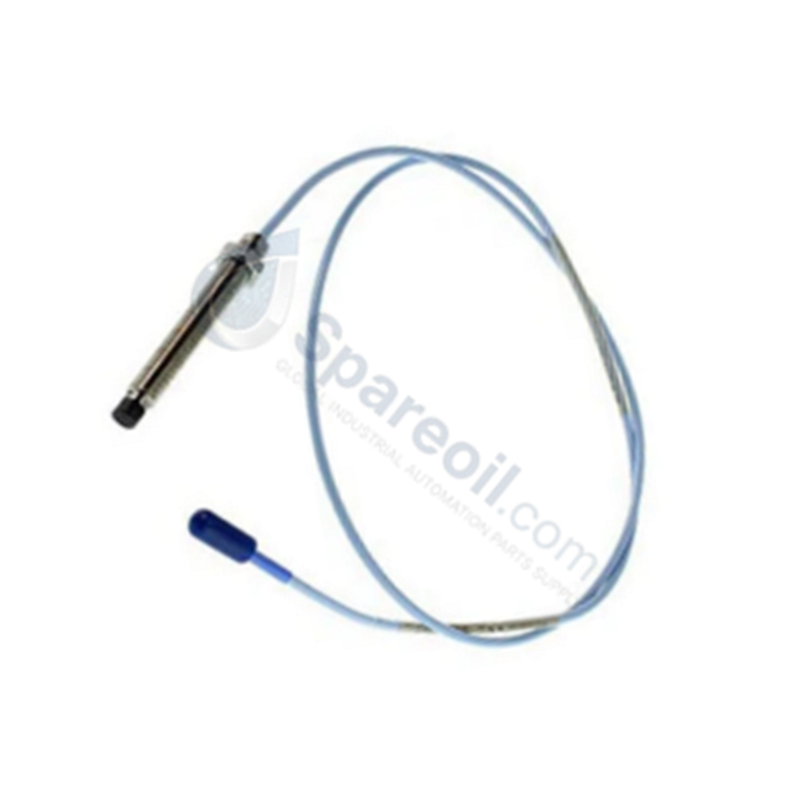

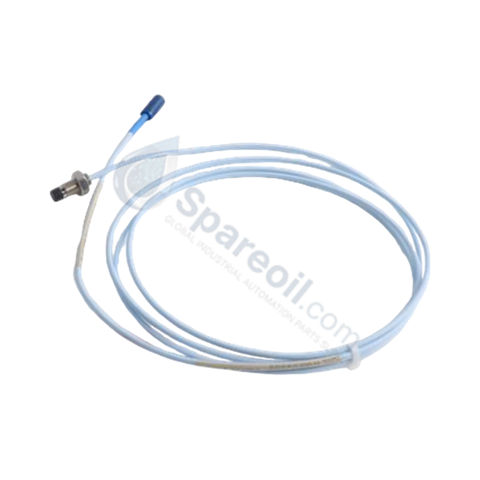

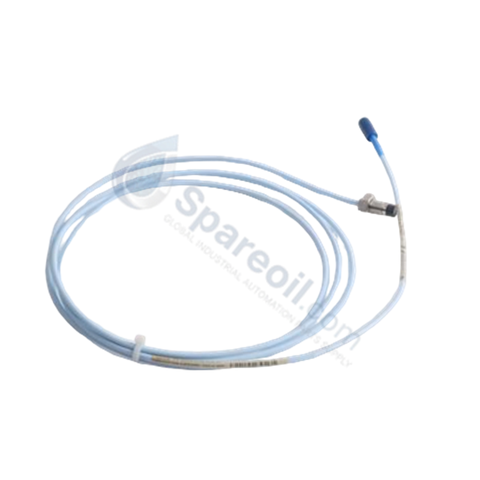

El Bently Nevada 330801-28-05-101-03-02, también catalogado como la sonda de proximidad 330801, funciona como un componente de hardware dedicado para la medición de vibración, desplazamiento y posición sin contacto dentro de las plataformas del Sistema de Protección de Maquinaria 3500. Utiliza tecnología de corrientes de Foucault para detectar cambios de distancia entre la punta del sensor y un objetivo conductor, convirtiendo el movimiento del eje en señales de salida analógicas proporcionales a través de canales de monitoreo físicos.

Desglose de Sufijos y Matriz de Modelos

La estructura del código del modelo para la sonda de proximidad 330801-28-05-101-03-02 define la siguiente configuración física:

• 330801: Designación del Modelo Base para Sonda de Proximidad.
• 28: Opción de Longitud sin Rosca – 2.8 pulgadas.
• 05: Opción de Longitud Total de la Carcasa – 5.0 pulgadas.
• 101: Opción de Longitud Total del Sistema – 10.1 metros.
• 03: Opción de Conector – Conector coaxial en miniatura con protector de conector.
• 02: Opción de Aprobación de Agencia – Múltiples aprobaciones europeas/internacionales.

Especificaciones del Hardware

Escalado de Sondas de Corrientes de Foucault y Validación de Voltaje de Brecha

La sonda de proximidad 330801 se basa en el escalado de sondas de corrientes de Foucault para convertir las variaciones del campo electromagnético de alta frecuencia en valores precisos de desplazamiento físico. Los cambios en la proximidad del objetivo modifican el equilibrio del campo magnético generado en la punta de la sonda, desplazando los voltajes de salida en proporción directa al movimiento dinámico del eje y los cambios de posición estáticos.

Durante la instalación y el mantenimiento en campo, la validación del voltaje de brecha requiere ajustar la sonda para lograr una lectura de salida objetivo cercana a -10 VCC (o una salida de corriente/voltaje de escala media equivalente) cuando el eje de la máquina descansa en el centro mecánico de su holgura de cojinete. Mantener un espacio mecánico correcto evita el recorte de la señal durante eventos de dinámica de rotor de alta amplitud y limita la degradación de la supresión de diafonía en carcasas de rodamientos de múltiples sondas.

Preguntas Frecuentes

P: ¿Cómo afecta la configuración de la brecha adecuada a la señal de salida analógica de la sonda 330801?

R: Configurar la sonda en la posición de brecha de escala media asegura que el transductor opere dentro de su rango de medición lineal (6.35 a 31.75 mm). Un espaciado incorrecto causa una respuesta de salida no lineal, distorsión de la señal o saturación en los límites superior e inferior del rango.

P: ¿Se puede cortar o modificar el cable de la sonda para adaptarse a espacios de instalación más estrechos?

R: No. Empalmar o cortar el cable coaxial integrado cambia la resistencia eléctrica y la capacitancia sintonizadas del conjunto, destruyendo la calibración de fábrica e introduciendo un error de medición significativo en la señal de salida.

Pautas de Instalación en Campo

1. Inspeccione la punta de la sonda, la carcasa roscada y el conector coaxial en busca de daños mecánicos o contaminación antes de la instalación.
2. Monte la sonda de forma segura en su soporte o carcasa rígida, manteniendo una profundidad mínima de rosca de 5 vueltas completas.
3. Encamine el cable de extensión coaxial a través de un conducto protector, adhiriéndose a un radio de curvatura estático mínimo de 25.4 mm (1.0 in).
4. Aísle los cables de señal de las líneas de CA de alto voltaje y del cableado de alimentación de accionamiento de frecuencia variable (VFD) con una separación mínima de 300 mm para evitar interferencias inductivas.
5. Realice la validación del voltaje de brecha utilizando un multímetro digital a través de los terminales de salida del sensor; ajuste la profundidad de inserción mecánica hasta que el voltaje de polarización coincida con el objetivo de -10 VCC o la línea de base de escala media equivalente.
6. Conecte el blindaje del cable exclusivamente a la tierra del instrumento del sistema en el extremo del rack de monitoreo, dejando el blindaje sin conectar a tierra en el cuerpo de la sonda para evitar bucles de tierra.
