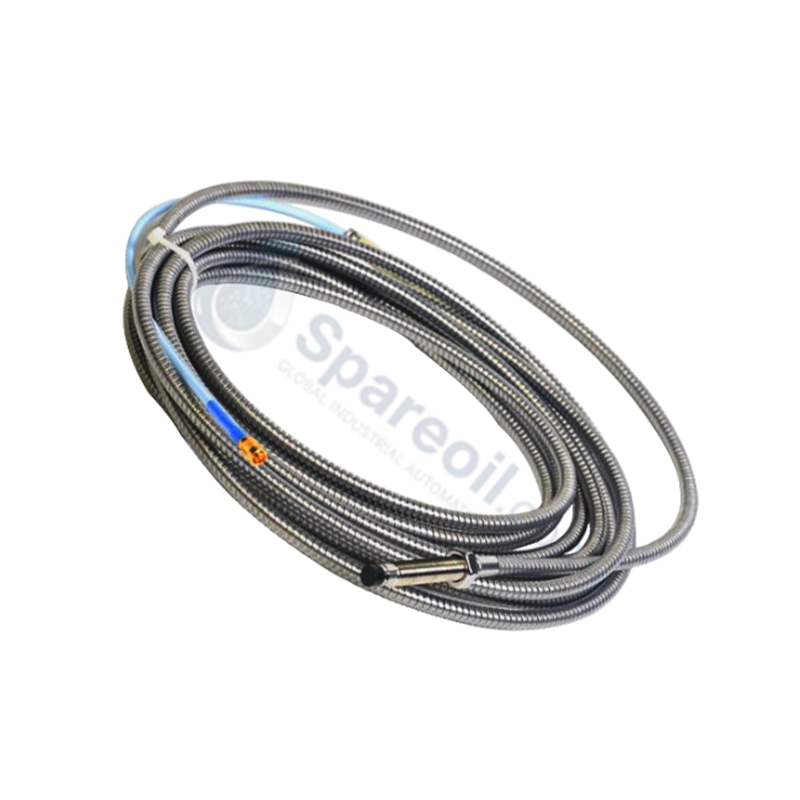

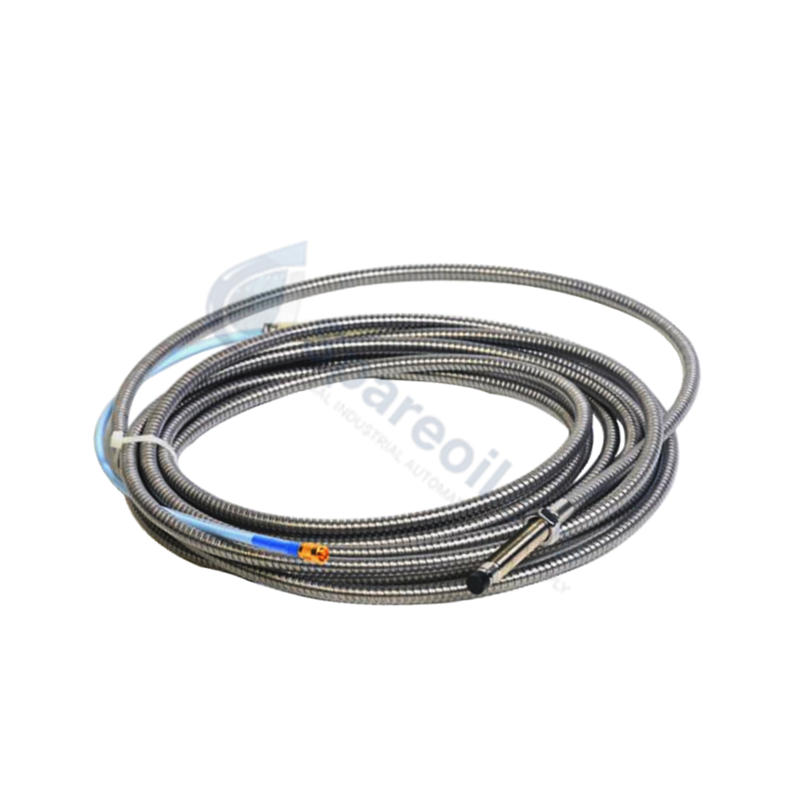

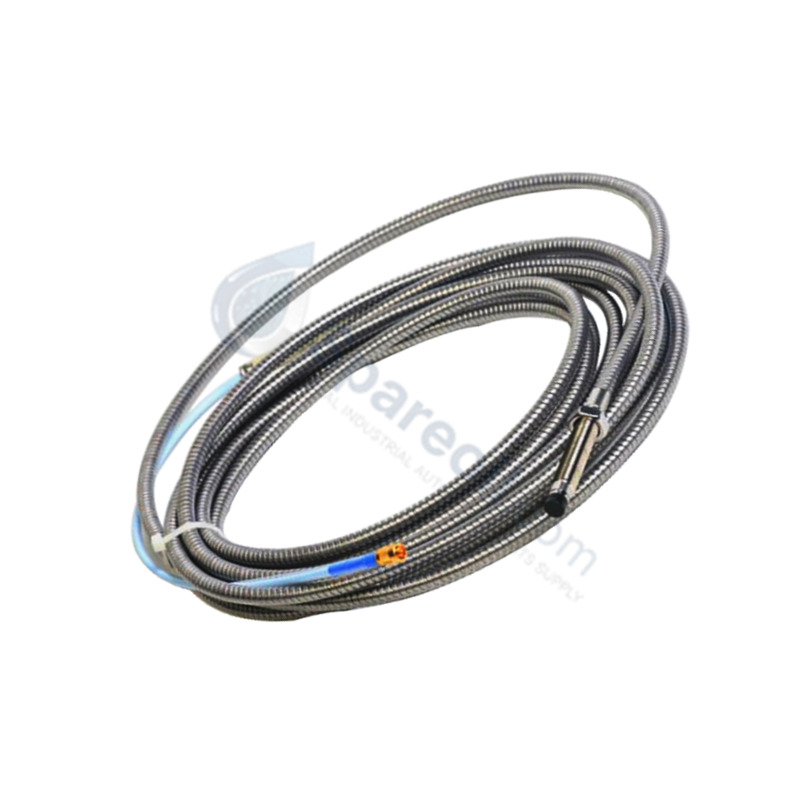

Configurado para el procesamiento de vibraciones sin contacto y desplazamientos axiales en redes del sistema de protección de maquinaria 3500, el Bently Nevada 330851-02-000-060-50-00-05 (sonda de proximidad 330851) proporciona una ejecución física/eléctrica directa. Utiliza una punta de sensor de corrientes de Foucault para medir la holgura física entre la sonda y los objetivos conductores, proporcionando señales de voltaje proporcionales a las unidades de procesamiento Proximitor posteriores.

Desglose de sufijos y matriz de modelos

La estructura del sufijo del código de catálogo para la sonda de proximidad 330851-02-000-060-50-00-05 determina las especificaciones físicas y de la agencia del hardware:

• 330851: Designación del modelo base para la sonda de proximidad 3300 XL de 25 mm.
• 02: Opción de tipo de caja de sonda – rosca M30x2.
• 000: Opción de longitud sin rosca – 0 mm (caja completamente roscada).
• 060: Opción de longitud total de la caja – 60 mm.
• 50: Opción de longitud total – 5.0 metros (16.4 pies).
• 00: Opción de blindaje – Sin blindaje.
• 05: Opción de aprobación de agencia – Aprobaciones múltiples (CSA, ATEX, IECEx).

Especificaciones del hardware

Validación de voltaje de espacio y supresión de diafonía

La sonda de proximidad de 25 mm 330851 genera campos magnéticos de alta frecuencia en la punta de la sonda para mantener la escala calibrada de la sonda de corrientes de Foucault en amplios rangos de desplazamiento dinámico. Las variaciones de la holgura del objetivo alteran la resistencia del campo, generando cambios lineales en el voltaje de salida necesarios para rastrear el movimiento del eje de gran amplitud y la dinámica del rotor.

Durante la puesta en marcha en campo, la validación del voltaje de espacio tiene como objetivo una línea base estática de -10 VCC en los terminales de salida del Proximitor cuando el eje está centrado en el punto medio mecánico. Un espacio mecánico adecuado y una instalación rígida de la sonda evitan el recorte de la señal durante eventos de vibración dinámica severos, al tiempo que optimizan la supresión de la diafonía entre canales de sonda ortogonales adyacentes montados muy cerca dentro de los alojamientos de los cojinetes.

Preguntas frecuentes

P: ¿Se puede cortar o acortar el cable integral de 5.0 m de la sonda 330851 durante la instalación?

R: No. Recortar o empalmar el cable altera la inductancia y capacitancia general del sistema, lo que provoca un grave error de calibración, interrumpe la escala de la sonda de corrientes de Foucault y desvía los objetivos de validación del voltaje de espacio.

P: ¿Cómo asegura la carcasa roscada M30x2 la sonda dentro de las carcasas de maquinaria pesada?

R: La rosca métrica M30x2 proporciona un acoplamiento mecánico rígido. Cuando se aprieta según las especificaciones con una contratuerca, mantiene el posicionamiento físico bajo fuertes vibraciones industriales para evitar la deriva del espacio.

Guías de instalación en campo

1. Inspeccione la punta de la sonda de 25 mm, el cuerpo roscado M30x2 y el conector coaxial en miniatura en busca de aceite, residuos o daños mecánicos en la rosca antes del montaje.
2. Monte la sonda en su soporte rígido o agujero de la carcasa, encajando un mínimo de 5 roscas completas, y asegúrela con la contratuerca provista.
3. Encamine el cable integral de 5.0 m a través de conductos o bandejas de cables conectados a tierra, adhiriéndose a un radio de curvatura estático mínimo de 25.4 mm (1.0 pulg).
4. Separe el cable de la sonda de las líneas de CA de alto voltaje y el cableado de salida del variador de frecuencia (VFD) por al menos 300 mm para eliminar la interferencia de ruido electromagnético.
5. Conecte el cable coaxial en miniatura ClickLock al cable de extensión del sistema Proximitor hasta que esté completamente asentado, y deslice una funda protectora de goma aprobada sobre la unión.
6. Verifique la validación del voltaje de espacio a través de los terminales de salida del Proximitor utilizando un multímetro digital; ajuste la profundidad de inserción de la sonda hasta que la lectura de salida de la línea base sea aproximadamente -10 VCC con la máquina en reposo estático.
7. Conecte el blindaje del cableado de la señal exclusivamente a la tierra del instrumento en el extremo del rack de monitoreo, dejando el blindaje flotante en la caja de conexiones de la sonda para evitar corrientes de bucle de tierra.
