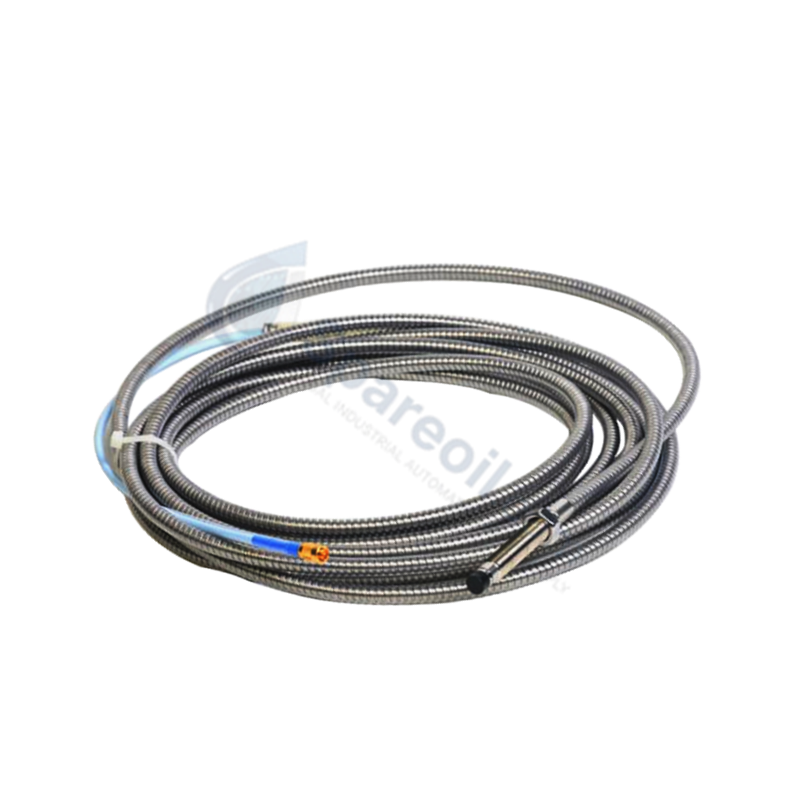

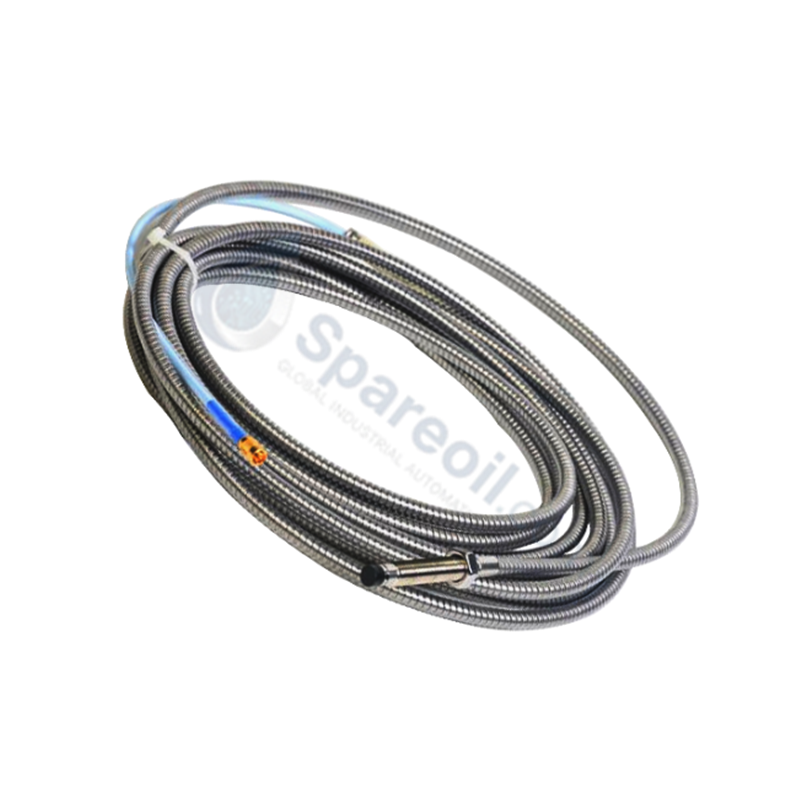

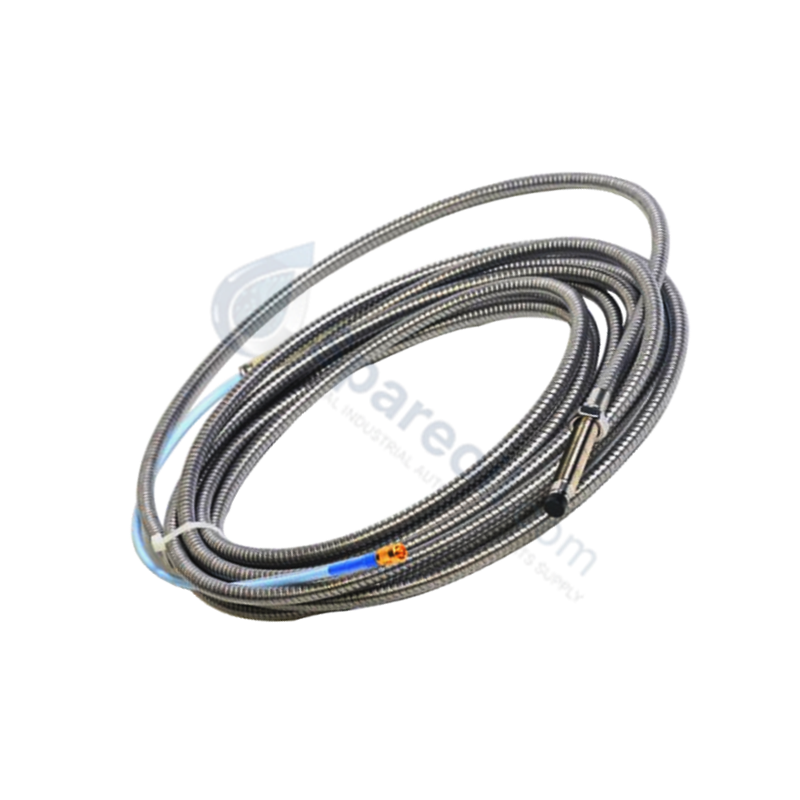

La sonda de proximidad Bently Nevada 330851-02-000-060-10-00-CN, también catalogada como 330851, funciona como un componente de hardware dedicado para la medición de vibraciones del eje sin contacto y la posición axial dentro de las redes del sistema de protección de maquinaria 3500. Utiliza un diseño de punta de corriente de Foucault para traducir las variaciones de holgura mecánica relativas a un objetivo conductor en fluctuaciones de voltaje de alta frecuencia proporcionales que se envían a los sensores Proximitor correspondientes.

Desglose de Sufijos y Matriz de Modelos

Las opciones de pedido para la sonda 330851-02-000-060-10-00-CN definen las siguientes especificaciones de hardware:

• 330851: Designación del modelo base para la sonda de proximidad 3300 XL de 25 mm.
• 02: Opción de tipo de caja de la sonda – Rosca M30x2.
• 000: Opción de longitud sin rosca – 0 pulgadas (caja completamente roscada).
• 060: Opción de longitud total de la caja – 60 mm.
• 10: Opción de longitud total – 1.0 metro (3.3 pies).
• 00: Opción de blindaje – Sin blindaje.
• CN: Opción de aprobación de agencia – Aprobaciones específicas del país.

Especificaciones de Hardware

Escalado de la Sonda de Corriente de Foucault y Seguimiento de la Dinámica del Rotor

La sonda de proximidad 330851 se basa en un escalado preciso de la sonda de corriente de Foucault para convertir las interacciones del campo magnético con un objetivo giratorio en salidas de voltaje lineales calibradas. Cuando se combina con su sensor Proximitor 3300 XL designado, el diámetro de la punta de 25 mm proporciona una capacidad de rango lineal extendido adecuada para aplicaciones de ejes de gran diámetro y mediciones de empuje de alto desplazamiento.

Durante la puesta en marcha en campo, la validación del voltaje de holgura requiere establecer la holgura estática de la sonda para establecer una salida de referencia, generalmente apuntando a -10 VDC con una holgura a mitad de camino. Una alineación precisa de la holgura evita la saturación de la señal durante los transitorios extremos de la dinámica del rotor y mantiene una supresión óptima de la diafonía entre pares de sondas ortogonales adyacentes montadas muy cerca dentro de las carcasas de los cojinetes.

Preguntas Frecuentes

P: ¿Se puede recortar o empalmar el cable integral de 1.0 m de la sonda 330851 en el campo?

R: No. El empalme o corte del cable de la sonda altera la inductancia y capacitancia eléctrica del sistema. Esto interrumpe el escalado de la sonda de corriente de Foucault, causa una grave desviación de la calibración e invalida los objetivos de validación del voltaje de holgura.

P: ¿Cuál es el propósito del conector coaxial ClickLock en el cable de la sonda?

R: El conector ClickLock asegura un cierre mecánico positivo y resistente a las vibraciones entre el cable de la sonda y el cable de extensión, evitando el ruido de señal microfónico y las desconexiones accidentales bajo fuertes vibraciones de la maquinaria.

Guía de Instalación en Campo

1. Inspeccione la punta de la sonda de 25 mm, las roscas M30x2 y el conector coaxial en miniatura en busca de suciedad, aceite o daños mecánicos antes de montarla.
2. Enrosque la sonda en el soporte de montaje o la carcasa, manteniendo un acoplamiento de rosca limpio sin aplicar un par excesivo a los planos hexagonales de la carcasa.
3. Pase el cable coaxial a la caja de conexiones, manteniendo un radio de curvatura estático mínimo de 25.4 mm (1.0 pulg.) para evitar daños en el blindaje interno.
4. Separe el cable de la sonda de los cables de motor de CA de alto voltaje y los cables de salida del variador de frecuencia (VFD) por al menos 300 mm para evitar el acoplamiento de ruido electromagnético.
5. Conecte el cable de la sonda al cable de extensión, presione el conector ClickLock hasta que encaje y asegure la conexión utilizando una bota protectora de conector aprobada.
6. Verifique la validación del voltaje de holgura a través de los terminales de salida del Proximitor utilizando un multímetro digital; confirme que la lectura coincide con el voltaje objetivo (normalmente -10 VCC) en el equilibrio estático de la máquina.
7. Conecte el blindaje del cable de señal a tierra del instrumento solo en el extremo del rack de monitoreo. Deje el blindaje flotando en la caja de conexiones de la sonda para eliminar los bucles de tierra.
