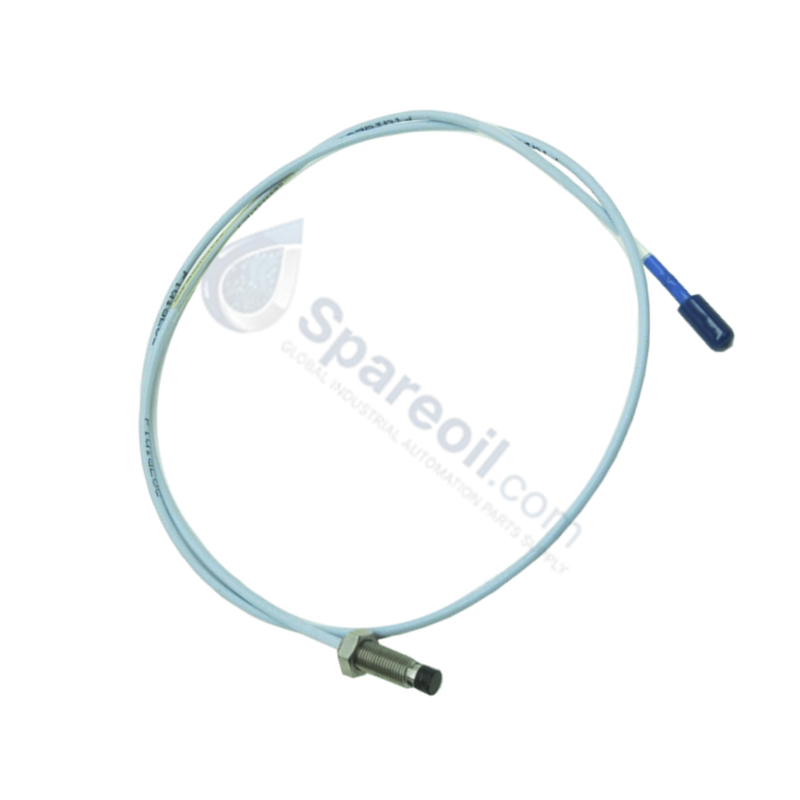

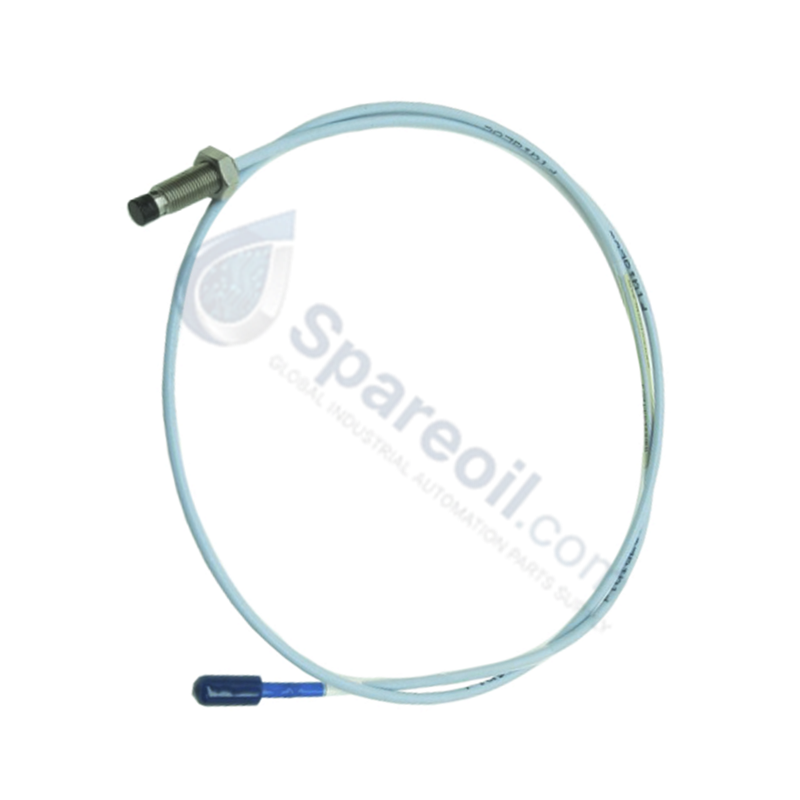

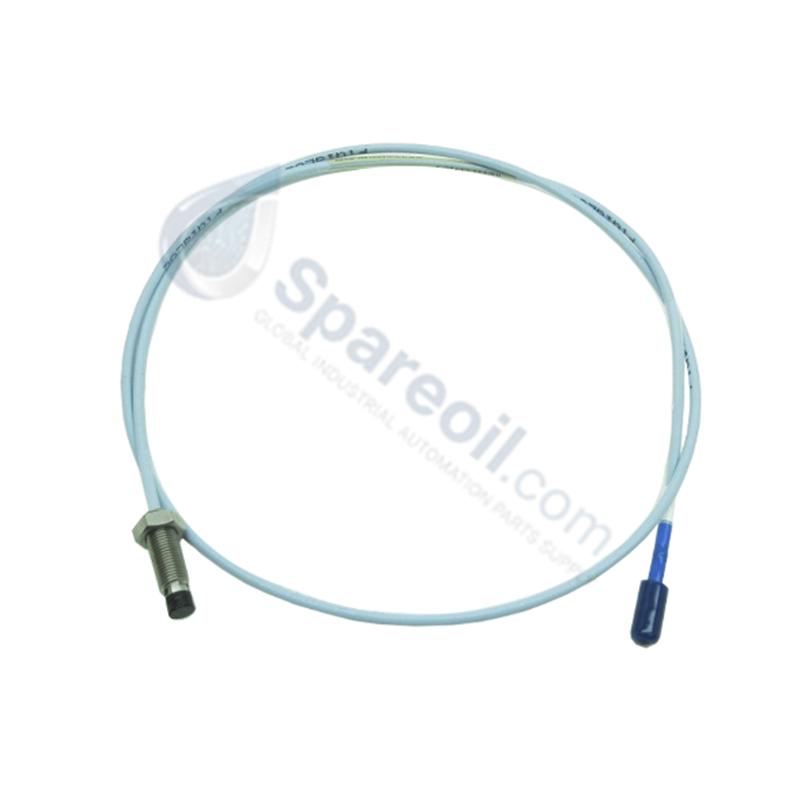

El Bently Nevada 330851-02-000-060-50-00-CN, también catalogado como la sonda de proximidad 330851, funciona como un componente de hardware dedicado para la medición sin contacto del desplazamiento y la vibración del eje dentro de las redes del sistema de protección de maquinaria 3500. Utiliza un elemento sensor de punta de corriente parásita para traducir las variaciones de distancia física relativas a una superficie objetivo conductora en señales de vibración dinámica de CA y de voltaje de espacio de CC dinámicas calibradas enviadas a sensores Proximitor 3300 XL coincidentes.

Especificaciones del hardware

Parámetro Especificación
Modelo 330851-02-000-060-50-00-CN
Marca Bently Nevada
Origen Estados Unidos
Peso Peso de envío: 2.0 kg
Dimensiones Rosca M30x2, longitud total de la caja 60 mm, longitud total del cable 5.0 m
Temperatura de funcionamiento -51 °C a +177 °C
Consumo de energía Medios físicos pasivos (0 W)
Diámetro de la punta de la sonda 25 mm
Rosca de montaje Rosca métrica M30x2
Tipo de cable Cable coaxial integrado de 5.0 m con conector coaxial en miniatura ClickLock

Escalado de la sonda de corriente parásita y seguimiento de la dinámica del rotor

La sonda de proximidad 330851 de 25 mm se basa en un escalado preciso de la sonda de corriente parásita para generar salidas eléctricas proporcionales en amplios rangos de medición mecánica. El gran diámetro de la punta de 25 mm permite un seguimiento de desplazamiento lineal ampliado, lo que la hace adecuada para la expansión diferencial y el monitoreo de empuje axial de alta amplitud en ejes de maquinaria pesada.

Durante la puesta en marcha en campo, la validación del voltaje de espacio requiere verificar la lectura de la línea de base de la sonda con respecto a un objetivo nominal de -10 VCC en los terminales de salida del sensor Proximitor cuando el eje está centrado en el equilibrio mecánico. Mantener la alineación mecánica correcta de la sonda y una instalación rígida minimiza la distorsión de la señal durante eventos severos de dinámica del rotor, al tiempo que garantiza una supresión óptima de la diafonía entre canales de sonda ortogonales montados muy cerca.

Preguntas frecuentes

P: ¿Se puede recortar o acortar el cable integrado de 5.0 m de la sonda 330851 en el campo?

R: No. Alterar la longitud física del cable modifica la capacitancia e inductancia eléctricas totales del circuito, lo que destruye la calibración de fábrica, interrumpe el escalado de la sonda de corriente parásita y crea errores significativos en el factor de escala durante la validación del voltaje de espacio.

P: ¿Cómo mantiene el conector coaxial en miniatura ClickLock la integridad de la señal bajo vibraciones de la maquinaria?

R: El conector ClickLock cuenta con un manguito de bloqueo mecánico que evita que la conexión se afloje bajo un choque mecánico continuo. Cuando se combina con un protector de conector, aísla los contactos eléctricos de la entrada de aceite y humedad ambiental.

Pautas de instalación en campo

  1. Inspeccione la punta de la sonda de 25 mm, la carcasa roscada M30x2 y el conector coaxial en miniatura en busca de suciedad, rebabas físicas o daños en el aislamiento del cable antes de la instalación.
  2. Enrosque la sonda en su soporte de montaje rígido o carcasa de la máquina, asegurando un acoplamiento de rosca limpio, y apriete la contratuerca al par mecánico especificado.
  3. Pase el cable coaxial integral de 5.0 m a través de conductos metálicos con toma a tierra o bandejas de cables, manteniendo un radio de curvatura estático mínimo de 25.4 mm (1.0 pulg).
  4. Mantenga una distancia de separación mínima de 300 mm entre el cable de la sonda y el cableado de alimentación de CA de alta tensión o los cables de salida del variador de frecuencia (VFD) para evitar la captación de ruido inductivo.
  5. Conecte el cable en miniatura ClickLock al cable de extensión Proximitor hasta que quede firmemente asentado, y tire del protector de conector de goma sobre la unión de acoplamiento.
  6. Realice la validación del voltaje de espacio en los terminales de salida del Proximitor utilizando un multímetro digital; ajuste la profundidad de inserción de la sonda hasta que el voltaje de CC coincida con el objetivo de referencia del sistema (típicamente -10 VCC).
  7. Conecte el blindaje del cable de señal exclusivamente a la toma de tierra del instrumento en el extremo del rack de monitoreo. Deje el blindaje sin conectar a tierra en la caja de conexiones de la sonda para evitar corrientes de bucle de tierra.
