بطاقة الإدخال التناظرية AMM22C من Yokogawa

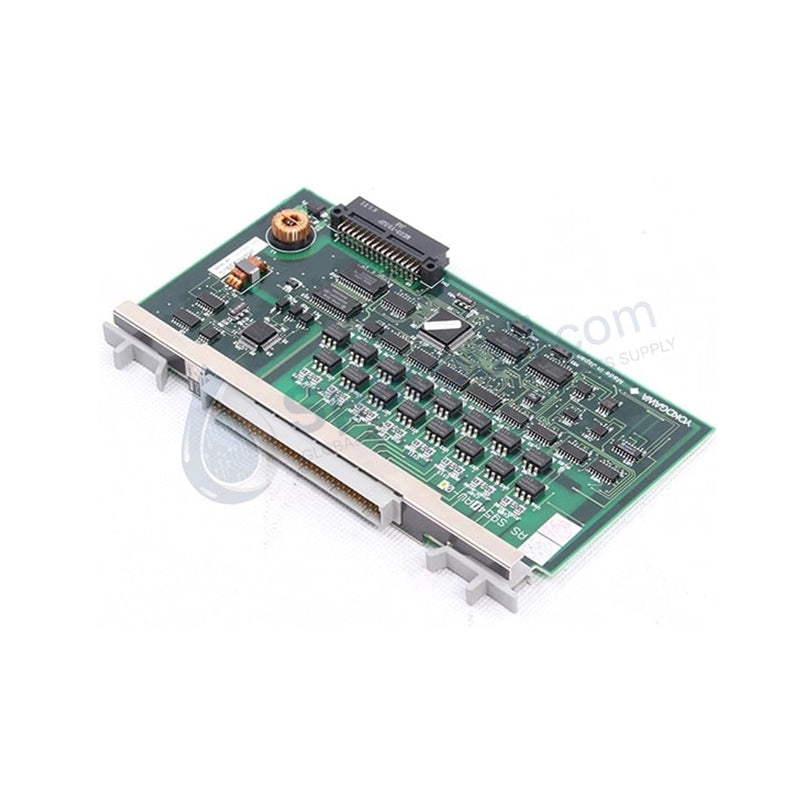

بطاقة دخل تمثيلي AMM22C ذات 16 قناة نوع MV ماركة Yokogawa

بطاقة دخل تمثيلي AMM22C ذات 16 قناة نوع MV ماركة Yokogawa

التوفر: 99 متوفر في المخزون

بطاقة الإدخال التناظري FIO من سلسلة Yokogawa AMM22C CENTUM VP تعمل بطاقة الإدخال التناظري FIO Yokogawa AMM22C، والمدرجة أيضًا تحت...

رمز المنتج: AMM22C

Manufacturer: Yokogawa
Product No.: AMM22C
Product Type: وحدات الإدخال التناظرية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

بطاقة الإدخال التناظري FIO من سلسلة Yokogawa AMM22C CENTUM VP

تعمل بطاقة الإدخال التناظري FIO Yokogawa AMM22C، والمدرجة أيضًا تحت اسم AMM22C، كمكون مادي مخصص لاكتساب إشارات المللي فولت منخفضة المستوى و4-20 مللي أمبير تيار مستمر داخل أنظمة CENTUM VP وCS 3000. تقوم هذه المكونات المادية بربط 16 حلقة من جانب الحقل مع البنية التحتية الأساسية للتحكم Vnet/IP عبر دوائر تعدد الإرسال الداخلية، ومعالجة الإشارات منخفضة المستوى دون الحاجة إلى حواجز عزل خارجية أو وحدات تحويل مساعدة.

المواصفات المادية

المعلمة	المواصفات
الموديل	AMM22C
العلامة التجارية	شركة يوكوجاوا الكهربائية
الأصل	اليابان
الوزن	0.35 كجم
الأبعاد	32.8 مم × 107.5 مم × 130 مم
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
استهلاك الطاقة	يعتمد على لوحة النظام الخلفية
توافق السلسلة	النظام الفرعي CENTUM VP / CS 3000 FIO
عدد القنوات	16 قناة، معزولة كهربائياً
نطاق إشارة الإدخال	مللي فولت (MV) / 4-20 مللي أمبير تيار مستمر
مقاومة الإدخال	250 أوم (مدمجة لإشارات التيار)
دقة القياس	زائد/ناقص 0.1 بالمائة من النطاق الكامل
جهد التحمل	500 فولت تيار متردد بين الأطراف والأرض
مقاومة العزل	10 ميجا أوم أو أكثر (عند 500 فولت تيار مستمر)
قدرات التشخيص	الكشف المدمج عن الدائرة المفتوحة والدائرة القصيرة

ميزات التحكم في العمليات وأجهزة DCS

تدمج الوحدة طبقة بروتوكول حلقة 4-20 مللي أمبير HART مخصصة تتيح اتصالًا سلسًا بين الأجهزة الميدانية ومحطة عمل CENTUM VP الهندسية. تتميز نقاط القياس الداخلية بمعاملات عزل فردية بين القنوات للتخفيف من تيارات الحلقة الأرضية ومنع فروق الجهد في الوضع الشائع من إتلاف القنوات المجاورة. من أجل السلامة الحرارية والدقة عبر ظروف التركيب المتغيرة، توفر مستشعرات درجة الحرارة الإلكترونية إجراءات حساب تعويض الوصلة الباردة (CJC) التلقائية عند معالجة إشارات المزدوج الحراري الخارجية عبر لوحات الأطراف المطابقة، مما يضمن تحديد مقياس محول A/D.

الأسئلة المتكررة

س: ما هو التمييز التشغيلي الأساسي لمراجعة الأجهزة "C" في هذه الوحدة؟

ج: توفر مراجعة الأجهزة "C" مقاييس استقرار حراري محسنة وسجلات تشخيص داخلية محسّنة مقارنة بالوحدات القياسية القديمة، مما يضمن خصائص انجراف أكثر إحكامًا على نطاق درجة حرارة التشغيل من 0 إلى 60 درجة مئوية.

س: كيف تعمل مقاومة الإدخال المدمجة 250 أوم أثناء اكتساب إشارة المللي فولت؟

ج: تُستخدم مقاومة التحويلة 250 أوم بشكل طبيعي لتحويل تيار الحلقة القياسي 4-20 مللي أمبير. لتكوينات جهد المللي فولت منخفضة المستوى النقية، تتجاوز الوحدة أو توازن مصفوفة المقاومة الداخلية للحفاظ على حالة مقاومة عالية مناسبة لمستشعرات MV.

إرشادات التركيب الميداني

قم بتركيب الوحدة عموديًا على وحدة اللوحة الخلفية القياسية لعقدة FIO، مع التأكد من أن آليات القفل العلوية والسفلية تنقر بإحكام في مكانها للحفاظ على اتصال موثوق به باللوحة الخلفية.
حافظ على فصل الأسلاك الميدانية الصناعية القياسية عن طريق توجيه أسلاك إشارة المللي فولت منخفضة الجهد و4-20 مللي أمبير بعيدًا عن خطوط توزيع التيار المتردد عالية الجهد أو قنوات الحمل الحثي الثقيل لتجنب التداخل الكهرومغناطيسي.
قم بإنهاء كابلات الإشارة باستخدام كتل طرفية متعددة النقاط مخصصة. تأكد من ربط جميع دروع الكابلات بنقطة تأريض واحدة ونظيفة للأجهزة عند حاجز دخول الخزانة بدلاً من تأريض كلا الطرفين.
تحقق من مسارات التهوية الواضحة فوق وتحت غلاف عقدة FIO لضمان تدفق الهواء الحراري الطبيعي يحافظ على درجات حرارة التشغيل أقل من 60 درجة مئوية.
