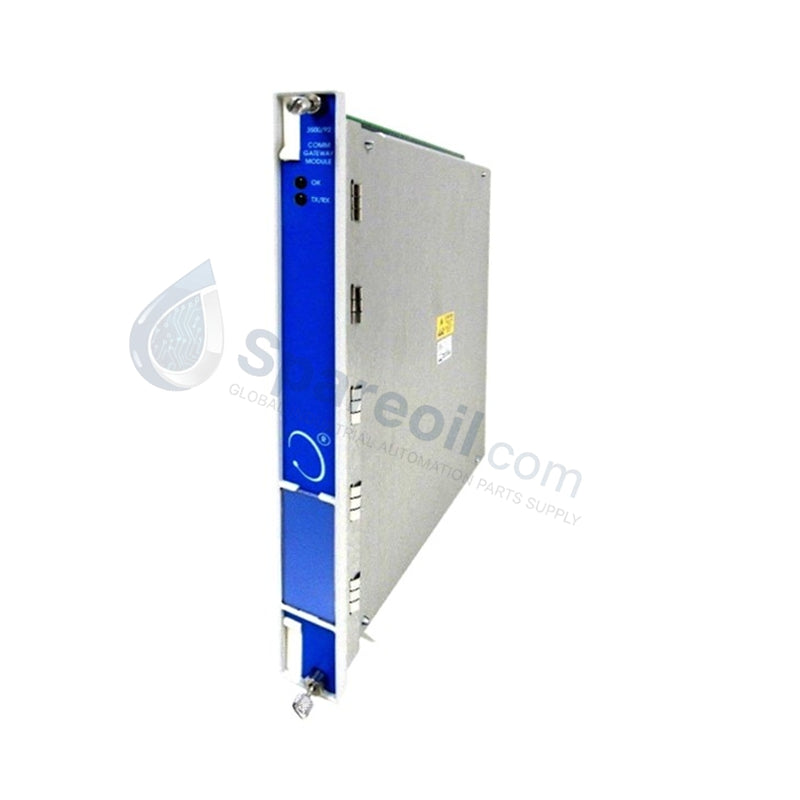

بوابة مودباص TCP/IP من بينتلي نيفادا موديل 3500/92 3500/92-04-01-00

بوابة مودباص TCP/IP من بينتلي نيفادا موديل 3500/92 3500/92-04-01-00

التوفر: 10 متوفر في المخزون

وصف المنتج وحدة البوابة الاتصالية 3500/92-04-01-00 هي وحدة عالية الأداء مصممة لدمج نظام حماية الآلات Bently Nevada 3500 مع أنظمة...

رمز المنتج: 3500/92-04-01-05

Manufacturer: ABB
Product No.: 3500/92-04-01-05
Product Type: وحدة بوابة الاتصال
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وصف المنتج

وحدة البوابة الاتصالية 3500/92-04-01-00 هي وحدة عالية الأداء مصممة لدمج نظام حماية الآلات Bently Nevada 3500 مع أنظمة التحكم والمراقبة الخارجية للمصنع. تعمل هذه البوابة كجسر بين اللوحة الخلفية الداخلية لحامل 3500 والأنظمة الخارجية، وتسهل النقل عالي السرعة لبيانات حالة الآلات الهامة إلى أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC) وشبكات SCADA. تتميز هذه التكوينة المحددة بوحدة الإدخال/الإخراج 04 Ethernet/RS485 Modbus والذاكرة من النوع 01 منخفضة الذاكرة، وهي مُحسّنة لمتطلبات معدل نقل البيانات الصناعية القياسية.

باستخدام 3500/92-04-01-00، يحصل المشغلون على إمكانية الوصول في الوقت الفعلي إلى حالة الرف وقوائم الإنذارات/الأحداث وقيم القياس المحددة من جميع أجهزة المراقبة المثبتة. تدعم الوحدة بروتوكولات صناعية قوية بما في ذلك Modbus RTU و Modbus TCP/IP و Ethernet TCP/IP، مما يضمن تسليم بيانات حتمي للتوربينات والضواغط وسلاسل المضخات واسعة النطاق. مصممة للموثوقية في البيئات القاسية، وتتوافق مع معايير API 670، مما يوفر رابط اتصال آمن ومستقر يحافظ على سلامة طبقة حماية الآلات مع تمكين الإدارة المركزية للأصول.

المواصفات الفنية

رقم الموديل: 3500/92
رمز الطلب الكامل: 3500/92-04-01-00
الشركة المصنعة: Bently Nevada (Baker Hughes)
نوع وحدة الإدخال/الإخراج: 04 (وحدة الإدخال/الإخراج Ethernet/RS485 Modbus)
نوع الذاكرة: 01 (ذاكرة منخفضة)
موافقة الوكالة: 00 (لا يوجد)
البروتوكولات المدعومة: Modbus RTU، Modbus TCP/IP، OPC، Ethernet TCP/IP
محتوى تحديث البيانات: حالة الرف، قوائم الإنذارات/الأحداث، قياسات القناة، بيانات Keyphasor®/عداد الدورات
استهلاك الطاقة: 15.0 واط نموذجي
أبعاد اللوحة الرئيسية: 241 مم × 24.4 مم × 242 مم
أبعاد وحدة الإدخال/الإخراج: 241 مم × 24.4 مم × 99.1 مم
درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
الوزن الصافي: 0.6 كجم
الامتثال: معيار API 670 لحماية الآلات
بلد المنشأ: الولايات المتحدة الأمريكية

تكامل النظام والدور

يتم تثبيت 3500/92-04-01-00 عادةً في الفتحة 15 من رف 3500. دورها الأساسي هو تكامل البيانات وليس القياس؛ فبينما تتصل شاشة 3500/42E مباشرةً بالمستشعرات لتوفير الحماية، تضمن 3500/92 أن البيانات التي تعالجها تلك الشاشات مرئية لشبكة المصنع بأكملها. على عكس وحدات 3500/93 أو 3500/94، التي تركز على التصور المحلي عبر شاشات LCD أو VGA، فإن 3500/92 مخصصة للاتصال الخلفي، مما يجعلها المكون الأساسي للمراقبة عن بعد واتجاه البيانات على المدى الطويل.

الأسئلة المتداولة

ما الفرق بين خياري "الذاكرة المنخفضة" و"الذاكرة العالية" لـ 3500/92؟خيار الذاكرة المنخفضة 01 (الموجود في 3500/92-04-01-00) يكفي لتطبيقات Modbus و Ethernet القياسية. عادة ما تكون إصدارات الذاكرة العالية مطلوبة للحوامل الكبيرة جدًا التي تتطلب تسجيل أحداث واسع النطاق أو استقصاء بيانات OPC عالي التردد.

هل يمكنني استخدام منفذي Ethernet و RS485 في وقت واحد؟نعم، توفر وحدة الإدخال/الإخراج 04 واجهتين فيزيائيتين، مما يسمح لـ 3500/92 بالاتصال بنظام DCS قائم على Ethernet و HMI محلي قائم على RS485 في وقت واحد.
