AAI543-H00 ورقة بيانات ودليل فني لنظام Yokogawa CENTUM VP

AAI543-H00 خرْج تمثيلي بـ 16 قناة HART من Yokogawa CENTUM VP

AAI543-H00 خرْج تمثيلي بـ 16 قناة HART من Yokogawa CENTUM VP

التوفر: 99 متوفر في المخزون

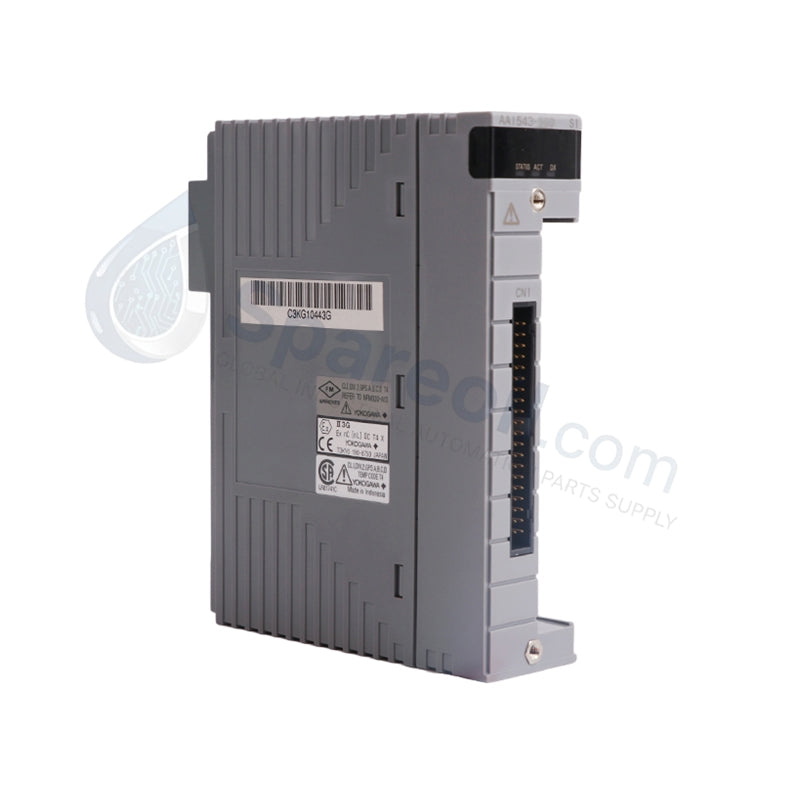

وحدة يوكوجاوا AAI543-H00 CENTUM VP تعمل يوكوجاوا AAI543-H00، والمعروفة أيضًا باسم وحدة الإخراج التناظرية المعزولة AAI543، كمكون مادي مخصص لتشغيل...

رمز المنتج: AAI543-H00

Manufacturer: Yokogawa
Product No.: AAI543-H00
Product Type: وحدة الإخراج التناظري
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة يوكوجاوا AAI543-H00 CENTUM VP

تعمل يوكوجاوا AAI543-H00، والمعروفة أيضًا باسم وحدة الإخراج التناظرية المعزولة AAI543، كمكون مادي مخصص لتشغيل عناصر التحكم النهائية ضمن محطات التحكم الميدانية (FCS) من نوع CENTUM VP و CS 3000.

مواصفات الأجهزة

المعلمة	المواصفة
الموديل	AAI543-H00
العلامة التجارية	يوكوجاوا
المنشأ	اليابان
الوزن	0.4 كجم
الأبعاد	البيانات الفنية غير محددة
درجة حرارة التشغيل	0 إلى +60 درجة مئوية
استهلاك الطاقة	230 مللي أمبير (5 فولت تيار مستمر)، 540 مللي أمبير (24 فولت تيار مستمر)
عدد القنوات	16، معزولة تمامًا
إشارة الخرج	4 إلى 20 مللي أمبير تيار مستمر
الاتصال الرقمي	بروتوكول HART (بيانات رقمية مدمجة فوق حلقة 4-20 مللي أمبير)
فترة التحديث	10 مللي ثانية
مقاومة الحمل المسموح بها	0 إلى 750 أوم
الدقة	+/-48 ميكرو أمبير (+/-0.3% من النطاق الكامل)
عزل الخرج	1500 فولت تيار متردد بين الخرج والنظام (دقيقة واحدة)
اكتشاف الأعطال	اكتشاف الدائرة المفتوحة (يتم التشغيل < 0.65 مللي أمبير)
التكرار	يدعم التكوين المزدوج (duplex)
توافق كتلة الأطراف	A4D00 (مشبك ضغط مزدوج)

خصائص أجهزة التحكم في العمليات وأجهزة القياس DCS

تعمل هذه الوحدة التنفيذية ضمن نظام الإدخال/الإخراج الميداني (FIO) من Yokogawa، وتشتمل على طبقة بروتوكول حلقة HART مدمجة من 4 إلى 20 مللي أمبير، والتي تدمج القياس عن بُعد الرقمي فوق البنية التحتية للحلقة المادية. يوفر الجهاز حد عزل 1500 فولت تيار متردد بين الدوائر التناظرية الفردية ومنطق اللوحة الخلفية للنظام الداخلي لاعتراض العابرين الكهربائيين من جانب المجال. تقلل معلمات العزل بين القنوات تسرب التيار عبر المسارات الـ 16، مما يدعم دورات تنفيذ المنطق المستقرة التي تبلغ 10 مللي ثانية للتعديل المستمر لمشغلات صمامات التحكم ومحركات الأقراص متغيرة السرعة.

الأسئلة المتكررة

س: كيف تُبلغ AAI543-H00 عن انقطاع سلك مادي أو فصل محرك ميداني؟

ج: تشتمل الوحدة على دوائر تشخيص تلقائية مدمجة تنفذ فحوصات حلقة في الوقت الفعلي. إذا انخفض تيار الحلقة إلى ما دون عتبة 0.65 مللي أمبير، تُشير الوحدة إلى سجل خطأ في دائرة مفتوحة وتُبلغ عن الحدث عبر ناقل FIO إلى المعالج.

س: ما هي فائدة التكوين المزدوج (duplex) لهذه الوحدة؟

ج: عند تركيبها في ترتيب فتحات الإدخال/الإخراج المزدوج، تقوم الوحدات الأساسية والاحتياطية بمزامنة حالات تتبع الإخراج. يؤدي الفشل في البطاقة الأساسية إلى انتقال فوري سلس إلى البطاقة الاحتياطية، مع الحفاظ على تيار حلقة 4-20 مللي أمبير دون زعزعة استقرار عنصر التحكم النهائي.

س: هل يمكن للوحدة تشغيل حلقة أجهزة ذات مقاومة إدخال عالية؟

ج: مرحلة خرج الدائرة مصممة للتعامل مع مقاومة حمل حلقة مسموح بها من 0 وحتى 750 أوم، مما يستوعب مسافات الكابلات الميدانية النموذجية وملفات تعريف مقاومة المحرك القياسية.

إرشادات التثبيت الميداني

قم بتثبيت وحدة AAI543-H00 بإحكام في موضعها المخصص على هيكل واجهة رف FIO، مع التحقق من أن موصلات المحاذاة الخلفية تعمل بسلاسة. قم بتوصيل حلقات الإخراج الـ 16 بكتلة الأطراف المتوافقة A4D00 ذات المشبك المزدوج للضغط باستخدام كابلات ملتفة مزدوجة محمية مخصصة. قم بتأريض جميع دروع الكابلات الفردية عند نقطة واحدة على قضيب التأريض الخاص بالجهاز في العلبة لتحسين العزل الجلفاني بجهد 1500 فولت تيار متردد ومنع الضوضاء الكهربائية من إتلاف حزم القياس عن بُعد الرقمية لـ HART. افصل جميع تشغيل إشارات 4-20 مللي أمبير ذات الجهد المنخفض عن موصلات التيار المتردد عالية التيار داخل قنوات توجيه الكابينة لتجنب التداخل الحثي.
