وحدة معالجة يوكوجاوا طراز CP333D S3

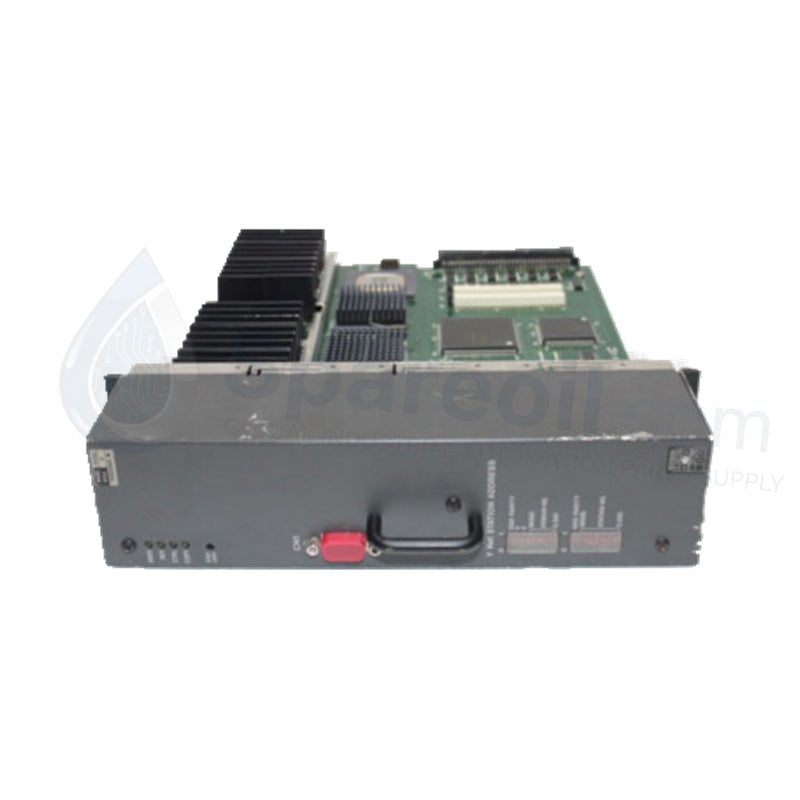

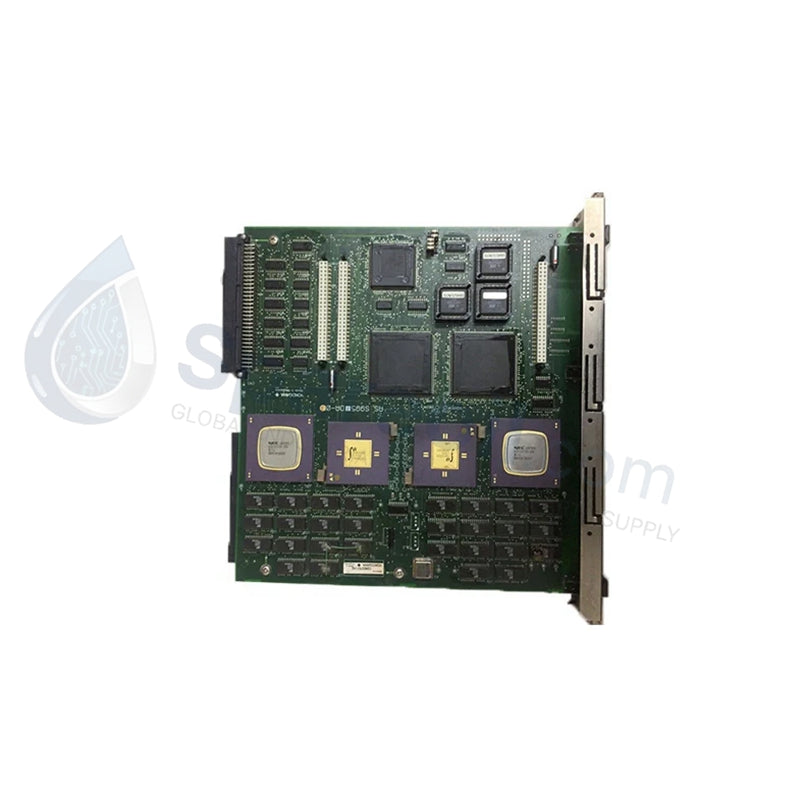

وحدة معالجة يوكوجاوا طراز CP333D S3 | مخزون جديد وأصلي

التوفر: 99 متوفر في المخزون

وحدة معالج Yokogawa CP333D Style S3 CENTUM CS تعمل وحدة المعالج Yokogawa CP333D Style S3، والمعروفة أيضًا باسم وحدة المعالج...

رمز المنتج: CP333D

Manufacturer: Yokogawa
Product No.: CP333D
Product Type: معالجات وحدة المعالجة المركزية
Product Origin: Janpan
Payment:T/T, Western Union
Weight: 890g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة معالج Yokogawa CP333D Style S3 CENTUM CS

تعمل وحدة المعالج Yokogawa CP333D Style S3، والمعروفة أيضًا باسم وحدة المعالج Yokogawa CP333D، كمكون أجهزة مخصص لتنفيذ منطق التحكم المعقد ومعالجة إشارات الإدخال/الإخراج في الوقت الفعلي ضمن شبكات التحكم CENTUM CS وCENTUM CS 3000.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	CP333D
مراجعة الأجهزة	Style S3
العلامة التجارية	Yokogawa Electric Corporation
توافق السلسلة	CENTUM CS, CENTUM CS 3000
نوع الوحدة	وحدة معالج RISC 32-بت
سرعة الساعة	200 ميجاهرتز إلى 400 ميجاهرتز (تردد متغير حسب المهمة)
الذاكرة القياسية	16 ميجابايت RAM (مدعومة بـ ECC)
دعم ناقل النظام	VLnet / V-net مزدوج التكرار
سعة فتحات الإدخال/الإخراج	ما يصل إلى 16 فتحة إدخال/إخراج محلية لكل تكوين عقدة
نطاق جهد الدخل	90 فولت تيار متردد إلى 264 فولت تيار متردد (مصدر طاقة اسمي 220 فولت تيار متردد واسع النطاق)
كفاءة تنظيم الطاقة	92%
مؤشرات التشخيص	مصابيح LED للوحة الأمامية لـ HRDY (جاهز للأجهزة) و RDY (النظام جاهز)
درجة حرارة التشغيل	0 إلى +55 درجة مئوية
الأبعاد	203 مم × 51 مم × 254 مم
الوزن	0.89 كجم
الأصل	اليابان

بروتوكولات التحكم في العمليات وحلقات DCS

يقوم Yokogawa CP333D Style S3 بتوجيه مصفوفات البيانات الحتمية إلى شبكات غرف التحكم باستخدام قنوات ناقل نظام VLnet أو V-net المزدوجة التكرار. للحفاظ على استمرارية تشغيل النظام أثناء تسلسلات المعالجة، يستخدم قلب وحدة المعالجة المركزية مصفوفة ذاكرة رمز تصحيح الأخطاء (ECC) لاكتشاف وإصلاح أخطاء البيانات المتطايرة ذات البت الواحد تلقائيًا. تعتمد الوحدة على إطارات الإنهاء الطرفية لفرض معلمات عزل قناة إلى قناة، لعزل البنية الدقيقة 32 بت RISC المركزية عن الاضطرابات الكهربائية على جانب الأسلاك الميدانية. يضمن هذا التصميم الهيكلي ملفات تعريف حسابية مستقرة لخطوط بروتوكول حلقة 4-20 مللي أمبير HART ويحافظ على تتبع دقيق لوحدات تعويض الوصلة الباردة المتكاملة المتصلة عبر رفوف العقدة الموزعة.

الأسئلة المتكررة

س: ما هي الاختلافات التشغيلية التي تميز مراجعة الأجهزة Style S3 عن الأنماط القديمة لوحدة المعالج CP333D؟

ج: يتضمن تصميم Style S3 طبقات ميكروكود تشخيصية محسنة وتخطيطات مكونات مطورة تعمل على تحسين وضوح الأعطال الداخلية وتعزيز السلوك الحراري عبر اللوحة الأم الإلكترونية.

س: كيف يتعامل مصدر الطاقة واسع النطاق المدمج في CP333D مع انخفاضات جهد الخط على مدخل 220 فولت تيار متردد؟

ج: تستوعب مرحلة تنظيم الطاقة المتكاملة تقلبات الخط في الوقت الفعلي التي تتراوح من 90 فولت تيار متردد إلى 264 فولت تيار متردد، مع الحفاظ على جهود منطقية داخلية مستقرة وتحقيق تصنيف كفاءة تحويل الطاقة بنسبة 92% تحت أحمال الفتحات الكاملة.

س: هل من الآمن تنفيذ تحديثات البرامج الثابتة بينما تتصل وحدة CP333D على خط تحكم V-net نشط؟

ج: لا. تتطلب تحديث أو وميض برامج النظام وضع وحدة المعالج في وضع تكوين معزول وغير متصل لتجنب تلف البيانات أو فقدان روابط حالة الحقل النشطة على الناقل المشترك.

إرشادات التركيب الميداني

بروتوكولات تثبيت الرف الفرعي: أدخل وحدة المعالج مباشرة في أدلة الفتحات المخصصة لهيكل محطة التحكم الميدانية. ادفع بقوة حتى يتم تثبيت موصل اللوحة الخلفية متعدد المسامير بالكامل، ثم شد مسامير الإبهام الأمامية لتثبيت إطار التجميع.
وصلات دخل طاقة التيار المتردد: قم بتوصيل خطوط إمداد الطاقة 220 فولت تيار متردد على الأطراف المحددة باستخدام عروات حلقية معزولة. تأكد من تثبيت كابلات إمداد الطاقة المستقلة بإحكام لمنع الشد على كتل الأسلاك الداخلية.
قواعد تأريض الخزانة: قم بتوصيل طرف التأريض الرئيسي لهيكل المعالج مباشرة بقضيب تأريض النحاس الرئيسي ذي المقاومة المنخفضة داخل لوحة العلبة باستخدام موصل تأريض قصير وثقيل.
إدارة كابلات الإشارة: قم بتوجيه كابلات الشبكة المحورية أو المجدولة المزدوجة لـ V-net أو VLnet المكررة داخل مسارات قنوات معدنية منفصلة ومؤرضة. ابقِ جميع شبكات الاتصالات بعيدًا عن خطوط توزيع الطاقة عالية الجهد بالتيار المتردد لتجنب التقاط الضوضاء الكهرومغناطيسية.
