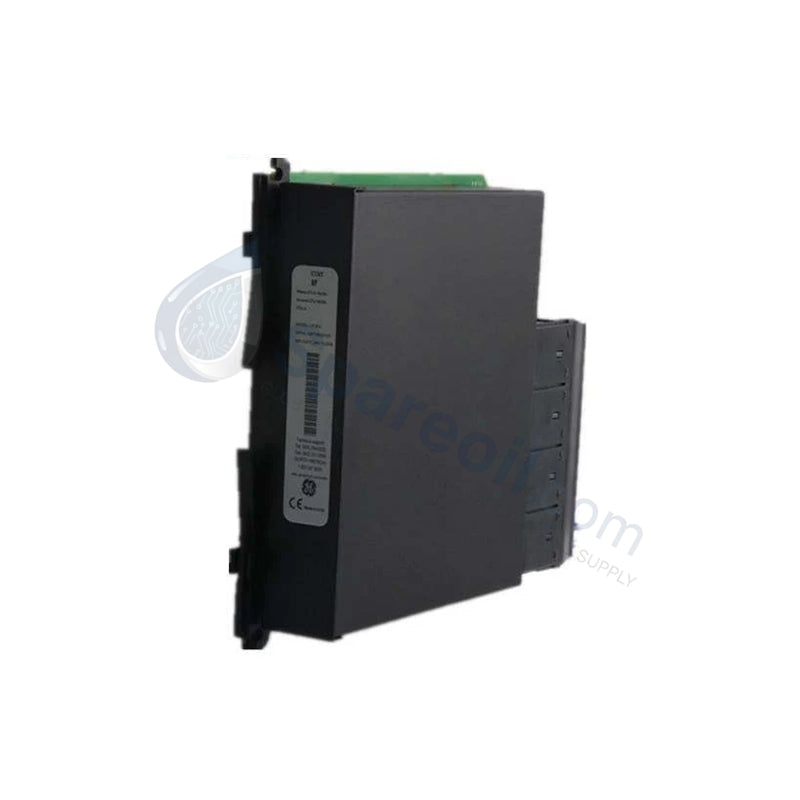

لوحة تحكم ريلاي عالمية GE UR8HH

لوحة تحكم ريلاي عالمية GE UR8HH | 8 مخارج نموذج C

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تُعد الوحدة UR8HH (طراز: UR8HH) وحدة توسيع متعددة الوظائف وعالية الكثافة مصممة لسلسلة GE Multilin Universal...

رمز المنتج: UR8HH

Manufacturer: GE Fanuc
Product No.: UR8HH
Product Type: وحدة إدخال/إخراج رقمية ومحول تيار/جهد مدمج
Product Origin: USA
Payment:T/T, Western Union
Weight: 2270g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تُعد الوحدة UR8HH (طراز: UR8HH) وحدة توسيع متعددة الوظائف وعالية الكثافة مصممة لسلسلة GE Multilin Universal Relay (UR). تعمل هذه الوحدة كواجهة هجينة حاسمة، حيث تدمج الحصول على المحولات الحالية التناظرية (CT) مع مدخلات ومخرجات رقمية عالية السعة. تم تصميم UR8HH (رقم القطعة: UR-8HH) خصيصًا لخطط الحماية على نطاق المرافق، مما يسمح لفتحة هيكل واحدة بإدارة استشعار التيار للطور/الأرض جنبًا إلى جنب مع التحكم في قاطع الدائرة الإضافي ومراقبة الحالة.

تم بناء UR8HH (طراز: UR8HH) للتعامل مع العابرين الصارمة في بيئات المحطات الفرعية، وتتميز بـ 16 مدخلًا رقميًا معزولًا بصريًا و 8 مخرجات مرحل من نوع Form-C. تتيح هذه البنية الموحدة لمرحل الحماية تنفيذ أوامر الفصل الفرعي للدورة مع الحفاظ على الوعي في الوقت الفعلي لحالات التلامس الميدانية. يضمن التصميم المعزز للمرافق للوحدة التوافق الكهرومغناطيسي والأداء الموثوق به في البنية التحتية للشبكة الحيوية.

المواصفات الفنية التفصيلية

تدمج وحدة UR8HH الاستشعار التناظري والمنطق الرقمي في مساحة 6U المعيارية:

الشركة المصنعة: GE Multilin (جنرال إلكتريك)
رقم الطراز: UR8HH
رقم القطعة: UR-8HH
السلسلة: Universal Relay (UR) Series (B30, C30, D60, G60, L90, إلخ.)
نوع الوحدة: CT/VT مدمج ومدخلات/مخرجات رقمية
مدخلات CT للطور: 3 قنوات (تدعم 1 أمبير أو 5 أمبير اسميًا، قابلة للتحديد برمجيًا)
مدخلات CT للأرض: قناة واحدة (تدعم 1 أمبير أو 5 أمبير اسميًا)
المدخلات الرقمية: 16 قناة معزولة بصريًا
نطاق جهد الإدخال: 24 فولت إلى 250 فولت تيار مستمر (عتبة واسعة النطاق)
مخرجات المرحل: 8 Form-C (مفتوحة عادةً/مغلقة عادةً)
تصنيف تلامس الخرج: 10 أمبير عند 250 فولت تيار متردد / 30 فولت تيار مستمر
القوة العازلة: 2 كيلو فولت تيار متردد لمدة دقيقة واحدة (مدخلات/مخرجات إلى الأرض)
درجة حرارة التشغيل: –40 درجة مئوية إلى +85 درجة مئوية (درجة صناعية)
التشخيصات: مصابيح LED مدمجة لحالة القناة وصحة الوحدة
الأبعاد: 170 ملم × 105 ملم × 32 ملم (فتحة UR قياسية 6U)
الوزن: 2.27 كجم (5.00 أرطال)

سيناريوهات التطبيق الأساسية

يتم نشر UR8HH (رقم القطعة: UR-8HH) عادةً في أدوار حماية أنظمة الطاقة التالية:

حماية المغذي: قياس تيارات الطور مع توفير الكثير من المدخلات/المخرجات لتشابك قاطع الدائرة وملفات الفصل/الوصل.
مراقبة المحولات: إدارة مدخلات CT لمناطق الحماية التفاضلية ومراقبة ضغط/درجة حرارة الخزان عبر المدخلات الرقمية.
التحكم في قاطع الدائرة: العمل كواجهة I/O عالية الكثافة لتهيئة قاطع الدائرة المزدوج داخل مرحل واحد.
حماية القضبان: توفير استشعار CT الضروري ومخرجات مرحل القفل لخطط حماية القضبان.
