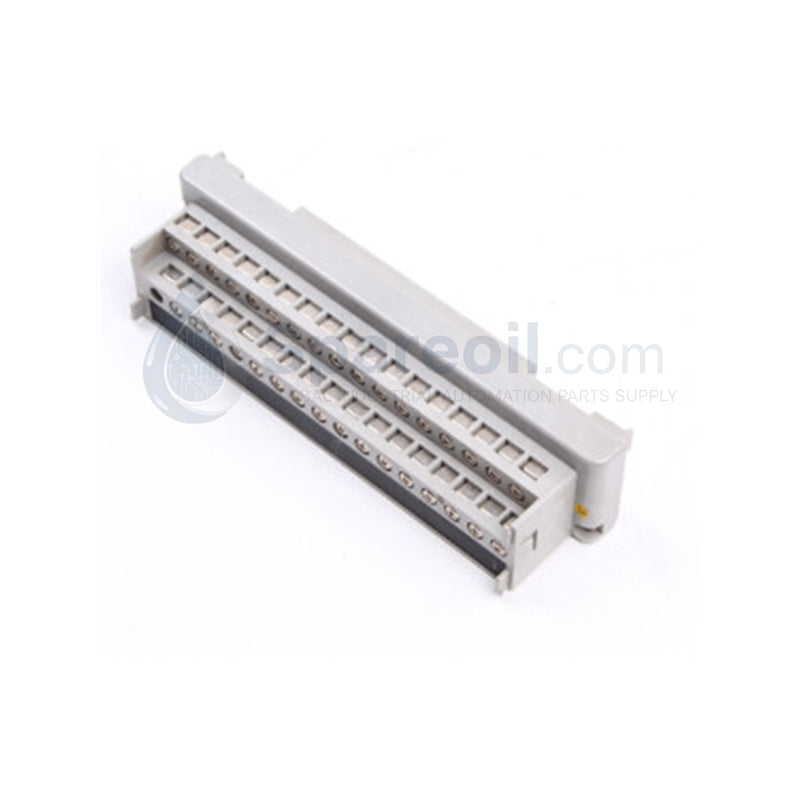

وحدات إدخال تناظرية فرعية FIO من طراز Yokogawa AMM22M CENTUM VP

التوفر: 99 متوفر في المخزون

وحدة إدخال تناظري Yokogawa AMM22M FIO Subsystem تعمل وحدة الإدخال التناظري Yokogawa AMM22M، والمفهرسة أيضًا باسم AMM22M، كمكون أجهزة مخصص...

رمز المنتج: AMM22M

Manufacturer: Yokogawa
Product No.: AMM22M
Product Type: وحدة الإدخال التناظري
Product Origin: 日本
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إدخال تناظري Yokogawa AMM22M FIO Subsystem

تعمل وحدة الإدخال التناظري Yokogawa AMM22M، والمفهرسة أيضًا باسم AMM22M، كمكون أجهزة مخصص للاستحواذ عالي الدقة لإشارات عملية التيار المستمر 4-20 مللي أمبير القياسية ضمن أنظمة التحكم الموزعة (DCS) CENTUM VP وCS 3000.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	AMM22M
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.35 كجم
الأبعاد	32.8 مم × 107.5 مم × 130 مم
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	مدمج في وحدة عقدة اللوحة الخلفية
عدد القنوات	16 قناة
إشارة الإدخال	4-20 مللي أمبير تيار مستمر
مقاومة الإدخال	250 أوم
جهد العزل	500 فولت تيار متردد بين أطراف الحقل ومنطق النظام
الدقة	+/-0.1% من المقياس الكامل

التحكم في العمليات وأجهزة DCS

يستخدم الهيكل المادي مقاومًا مدمجًا للمعايرة بدقة 250 أوم لكل قناة لتحويل إشارات تيار بروتوكول HART الواردة من 4-20 مللي أمبير إلى انخفاضات جهد داخلية للتحويل الرقمي. تطبق الوحدة عزلًا صارمًا بين القنوات وحواجز عزل 500 فولت تيار متردد للقضاء على حلقات التأريض الكهربائية بين وصلات الحقل ومحطة التحكم الميدانية المركزية (FCS). توفر وحدات المعالجة الداخلية علامات حالة تشغيل تشخيصية، تفحص أعطال الدائرة المفتوحة والماس الكهربائي عبر جميع المسارات الـ 16 في وقت واحد للحفاظ على حدود مزامنة البيانات عبر طبقة شبكة التحكم Vnet/IP المحددة.

الأسئلة المتداولة

س: كيف يؤثر التعديل اللاحق "M" على تركيب أو أداء الأجهزة داخل وحدة عقدة FIO؟ ج: يشير التعيين "M" إلى مراجعة للأجهزة المعدلة تزيد من دقة المسح التشخيصي والاستقرار الحراري للمكونات مقارنة بالتصميم الأساسي. ويستخدم بصمات مادية ودبابيس لوحة خلفية متطابقة، مما لا يتطلب أي تغييرات في التكوين عند توصيله بوحدات عقدة FIO القياسية ANB أو ANL.

س: هل يمكن للوحدة أن تتحمل الإزالة والإدخال المباشر أثناء تشغيل حلقة DCS عبر الإنترنت؟ ج: نعم. تسمح الأجهزة بإجراءات الاستبدال الساخن مباشرة داخل عقد FIO النشطة. لا تؤدي الإزالة إلى تعطيل بطاقات الإدخال/الإخراج المتوازية على نفس ناقل العقدة، على الرغم من أن الحلقات الـ 16 النشطة على الوحدة المحددة ستتوقف عن التحديث حتى يتم تهيئة الوحدة البديلة.

إرشادات التثبيت الميداني

تثبيت فتحة عقدة FIO: قم بمحاذاة قضبان البطاقة بعناية داخل فتحة وحدة عقدة FIO من نوع ANB أو ANL. اضغط على الوحدة للداخل حتى تستقر الدبابيس الخلفية بالكامل في موصل اللوحة الخلفية النشط، ثم قم بتثبيت مزلاج القفل المدمج.
قواعد حماية كابل الإشارة: قم بتأريض دروع أسلاك الإشارة المزدوجة الملتوية فقط عند شريط التأريض الخاص بلوحة التجميع. حافظ على العزل عند طرف الجهاز الميداني لمنع تيارات الحلقة عالية التردد من توليد انحرافات في القياس.
معايير فصل الموصلات: احتفظ بجميع خطوط إشارة حلقة 4-20 مللي أمبير في قنوات أسلاك منفصلة ذات جهد منخفض. تأكد من وجود مسافة خلوص لا تقل عن 30 سم من كابلات التيار المتردد النشطة عالية الطاقة أو المعدات الاستقرائية داخل حاوية الخزانة.
التحقق الحراري من العقدة: تأكد من أن فتحات التبريد الموجودة على إطار وحدة عقدة FIO لا تزال غير معوقة تمامًا. تأكد من أن تدفق الهواء النشط يتتبع أسفل العقدة للحفاظ على الظروف المحيطة المحلية تحت حد التشغيل +60 درجة مئوية.
