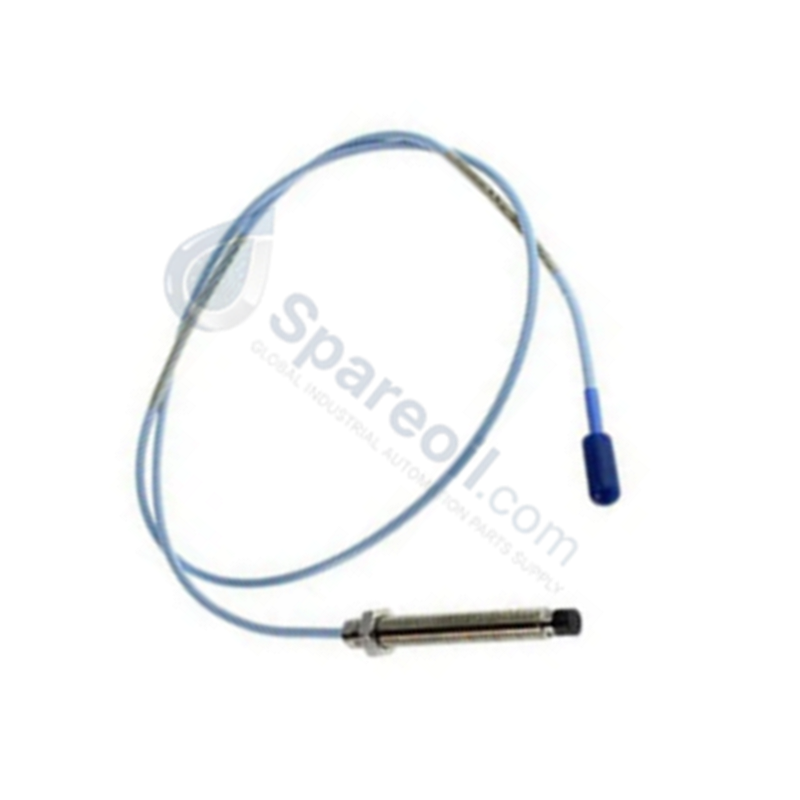

330103-00-03-50-02-00 Sensor de proximidad Bently Nevada

330103-00-03-50-02-00 Sensores de proximidad 3300 XL de 8 mm | Bently Nevada

330103-00-03-50-02-00 Sensores de proximidad 3300 XL de 8 mm | Bently Nevada

Disponibilidad: 10 Quedan en stock

Configurado para el monitoreo de desplazamiento de eje sin contacto de alta frecuencia y vibración relativa en plataformas de sistemas...

Código: 330103-00-03-50-02-00

Manufacturer: Bently Nevada
Product No.: 330103-00-03-50-02-00
Product Type: Sensores de Proximidad
Payment:T/T, Western Union
Weight: 1300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para el monitoreo de desplazamiento de eje sin contacto de alta frecuencia y vibración relativa en plataformas de sistemas de transductores 3300 XL, el Bently Nevada 330103-00-03-50-02-00 (sensores de proximidad 330103) proporciona ejecución física/eléctrica directa. Proyecta un campo magnético de radiofrecuencia alterno a través de su punta de sulfuro de polifenileno para medir los espacios físicos en relación con las superficies objetivo del eje giratorio.

Especificaciones del hardware

Parámetro	Especificación
Modelo	330103-00-03-50-02-00
Modelo base	330103
Marca	Bently Nevada
Serie	3300 XL 8 mm
Tipo de producto	Sensores de proximidad
Origen	EE. UU.
Geometría y roscado de la carcasa	Rosca UNF 3/8-24, longitud total de la carcasa 30 mm, longitud sin rosca 0 mm
Material de la carcasa de la sonda	Acero inoxidable (SST) AISI 303 o 304
Material de la punta de la sonda	Sulfuro de polifenileno (PPS)
Sellado de presión diferencial	Sello interno de junta tórica de Viton entre la punta y la carcasa
Longitud total del cable	5.0 metros (16.4 pies)
Tipo de conector y cable	Conector coaxial en miniatura ClickLoc, cable estándar
Opción de aprobación de agencia	No requerida (opción -00)
Temperatura de funcionamiento	-51 a +177 grados C (límites operativos de sonda estándar)
Consumo de energía	Componente físico pasivo (0 W)
Dimensiones	Diámetro de punta de sonda estándar de 8 mm, longitud de carcasa de 30 mm
Peso	0.323 kg (peso neto) / 1.3 kg (peso de envío)

Escalado de sonda de corrientes de Foucault y dinámica de rotor

La sonda 330103-00-03-50-02-00 incorpora un cable coaxial continuo integrado de 5.0 metros para enrutar señales de excitación de alta frecuencia directamente a un sensor Proximitor 3300 XL de 5.0 metros a juego sin requerir un cable de extensión intermedio. La geometría controlada de la bobina mantiene un escalado preciso de la sonda de corrientes de Foucault con un factor de sensibilidad lineal de 7.87 V/mm (200 mV/mil). Establecer el espacio mecánico de la sonda para que coincida con una línea de base de voltaje de espacio objetivo de -10 VCC establece un posicionamiento central ideal, asegurando una baja supresión de diafonía y una precisión continua al medir la dinámica de rotor.

Preguntas frecuentes

P: ¿Por qué este modelo de sonda no requiere un cable de extensión separado?

R: La opción -50 designa un cable coaxial continuo integrado de 5.0 metros construido directamente en el cuerpo de la sonda, lo que permite la terminación directa en un sensor Proximitor de 5.0 metros sin resistencia de conexión entre cables.

P: ¿Cómo mantiene la estabilidad de contacto el mecanismo del conector ClickLoc?

R: El conector coaxial en miniatura ClickLoc incorpora un anillo de fricción con resorte que encaja sobre el puerto de acoplamiento hembra, bloqueando la conexión física contra el retroceso rotacional causado por la vibración de la maquinaria.

P: ¿Qué propósito tiene la junta tórica interna de Viton?

R: La junta tórica de Viton sella la presión diferencial entre la punta de la sonda de sulfuro de polifenileno y la carcasa de acero inoxidable, evitando la entrada de fluido de proceso a través de la estructura interna de la carcasa de la sonda.

Guías de instalación en campo

Inspeccione el orificio de montaje roscado UNF 3/8-24 en busca de rebabas, residuos e integridad de la rosca antes de insertar la sonda.
Enrosque el cuerpo de la sonda de 30 mm en el orificio de montaje a mano. Conecte el cable al sensor Proximitor 3300 XL y monitoree el voltaje de salida con un multímetro.
Ajuste la profundidad de la sonda para lograr la línea de base de voltaje de espacio objetivo de -10 VCC en la posición de reposo del eje nominal de la máquina.
Apriete la contratuerca externa contra la cara de montaje para asegurar el ajuste mecánico sin torcer el punto de salida del cable.
Enrute el cable coaxial de 5.0 metros a través de un conducto metálico dedicado, asegurando que se mantenga un radio de curvatura mínimo de 25 mm (1.0 pulgada) en toda la longitud para evitar la deformación del blindaje coaxial.
